Edificio de oficinas y comercial Palazzo Meridia, Niza, Francia
Proyecto de cliente
![[FR] CP 001130 | Edificio de oficinas y comercial Palazzo Meridia, Niza, Francia](/-/media/Images/netgenium/thumbnails/x/0/5/7/1/3057160/3057160.png?la=es&mw=578&mlid=3CD6CC1115EB41008FF057D9547E5B14&hash=4F9D188CE38ECFED884A0B4871732F9097E0394D)
La tendencia reciente en la construcción de edificios de gran altura está hoy en día claramente dominada por la elección de la madera como el material más ecológico y respetuoso con el medio ambiente. El promotor del proyecto Nexity Resolutely está comprometido con soluciones constructivas para la edificación con una huella de carbono reducida por medio de varias marcas y certificaciones incluidas en sus varios proyectos de estructuras de madera de oficinas y comercios.Entre estos se encuentra el Palazzo Meridia, que es actualmente el edificio de oficinas de CLT más alto de Francia. El cliente de Dlubal CBS-Lifteam fue responsable del proyecto, el suministro y la instalación de la estructura de madera.
| Cliente |
Nexity, Ywood www.nexity.fr |
| Arquitecto | Architecture-Studio, Francia |
| Análisis y diseño de la estructura de madera |
CBS-Lifteam www.cbs-cbt.com |
Modelo

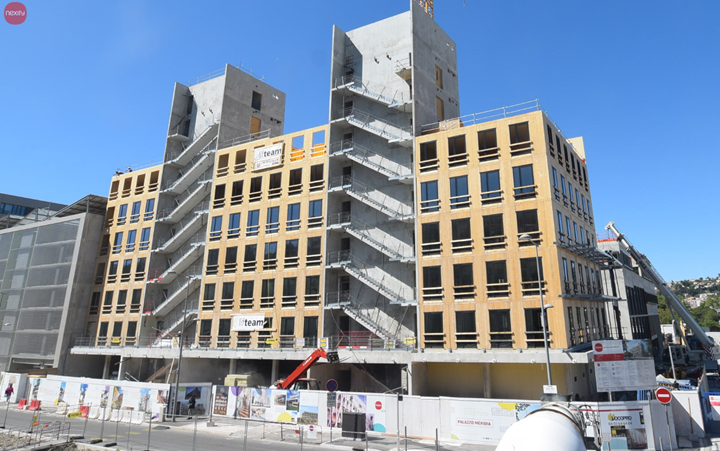

Palazzo Meridia es un edificio de oficinas de 10 pisos, de los cuales 9 están construidos con madera. Con una altura total de 35 metros, su área de terreno es de 55 metros de largo y 17 de ancho. El sótano, con capacidad para 31 plazas de aparcamiento, la planta baja y dos escaleras, están realizados en hormigón armado. Una notable fachada metálica abierta soporta los pasillos y permite que las plantas trepen por esta.

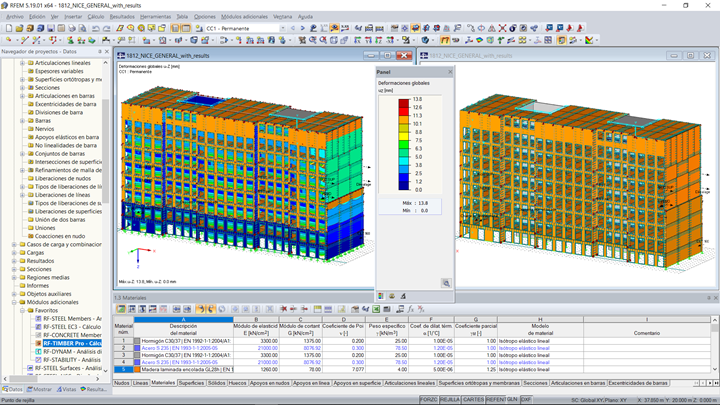

Cálculo y modelado

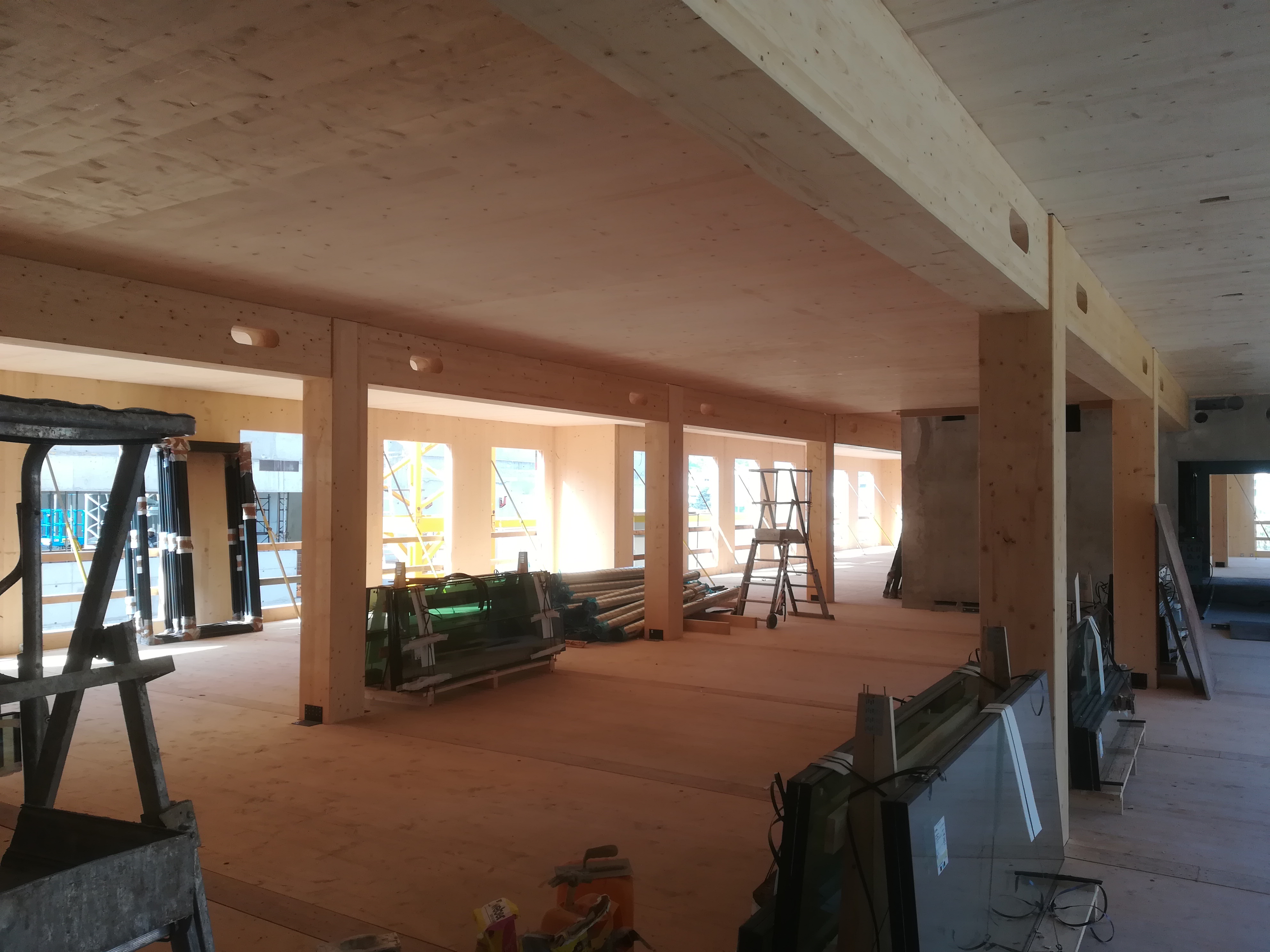

Las escaleras son de hormigón para servir de arriostramiento para toda la estructura del entramado de madera compuesta por vigas de madera laminada encolada y elementos de la fachada de CLT. Se utilizaron paneles grandes de CLT con dimensiones de 3,36 m x 17 m y 2,6 m x 17 m para las paredes de la fachada y los pisos para acelerar el ensamblado. La construcción del edificio se redujo a 5 meses, ahorrando un total de 10 días por piso.Para resultados comparables con el cálculo del hormigón armado realizado por una oficina de ingeniería asociada, CBS-Lifteam creó un modelo mixto de madera y hormigón incluyendo todas las rigideces de la estructura. En este contexto, se utilizó el módulo adicional RF-DYNAM Pro de Dlubal Software para determinar los efectos sísmicos y las deformaciones.
El análisis estructural de los elementos de CLT se realizó con el módulo adicional RF-LAMINATE. RF-TIMBER Pro sirvió para el dimensionado de la estructura del entramado de madera. Ya que el edificio de oficinas está ubicado en una región propensa a terremotos (en Niza, de zona sísmica 4), se consideró el análisis sísmico, asumiendo que los esfuerzos horizontales serían transmitidos por los pisos de CLT actuando como diafragmas con las escaleras de hormigón. Las fachadas de madera no participarían como arriostramientos adicionales de la estructura.
