Immeuble de bureaux et commerces Palazzo Nice Méridia, France
Projet Client
La tendance dans la construction de grande hauteur est aujourd’hui nettement dominée par le choix du bois en sa qualité de matériau le plus écologique et le plus respectueux de l’environnement. Résolument engagé dans l’application de solutions constructives favorisant la réduction de l’empreinte carbone à travers de multiples labels et certifications, le promoteur Nexity a porté plusieurs projets de bureaux et commerces en structure bois.Parmi ceux-ci, le Palazzo Nice Méridia reste actuellement l’immeuble de bureaux en CLT le plus haut de France. Les études d’exécution, la fourniture et la pose de la structure bois ont été confiées au client de Dlubal Software CBS - Lifteam.
| Client |
Nexity, Ywood www.nexity.fr |
| Architecte | Architecture-Studio, France |
| Calculs d’exécution et réalisation de la structure bois |
CBS-Lifteam www.cbs-cbt.com |
Modèle

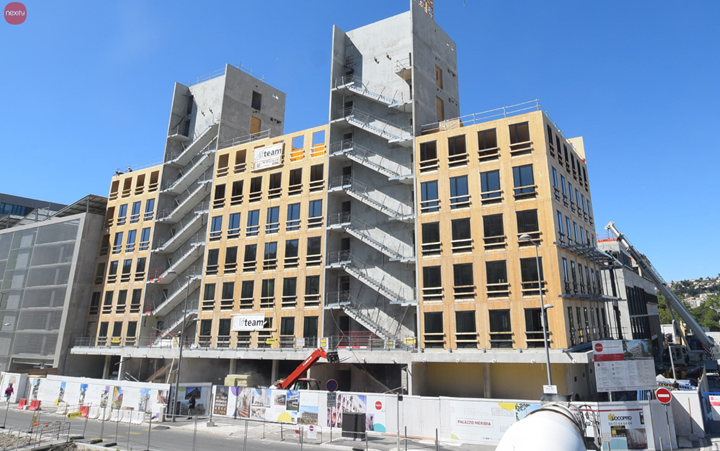

Le Palazzo Nice Méridia est un bâtiment de bureaux à 10 niveaux, dont 9 en bois. Avec une hauteur totale de 35 m, son emprise au sol est de 55 m de long sur 17 m de large. Le sous-sol accueillant un parking de 31 places, le rez-de-chaussée et les deux cages d’escaliers sont en béton armé. Une résille métallique supporte des coursives et des circulations verticales en façade.
Calcul et modélisation

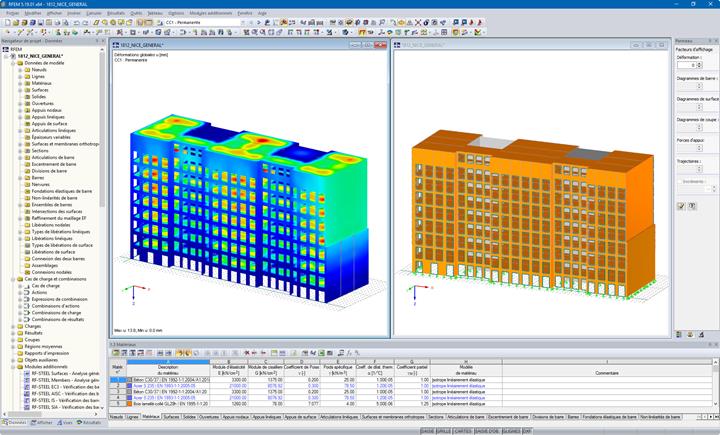

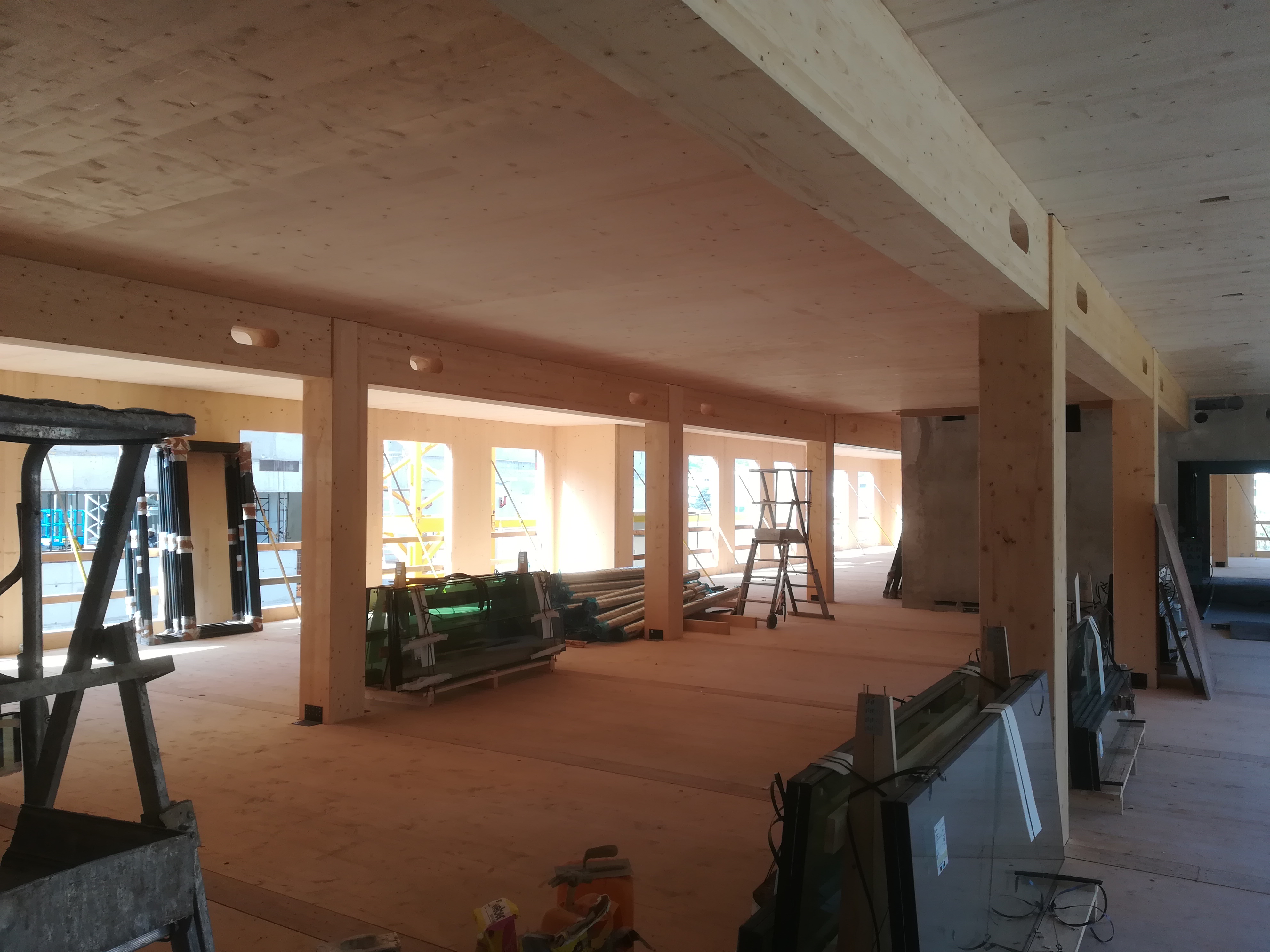

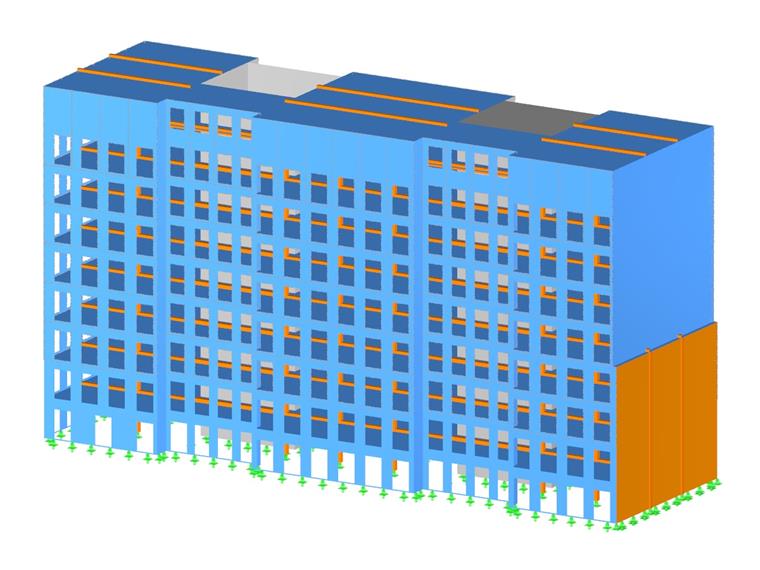

Les cages d’escaliers sont en béton pour servir de contreventements à l’ensemble de l’ossature en structure poteaux-poutres en lamellé-collé visibles et des façades CLT. De grands éléments CLT de 3,36 m x 17 m et 2,6 m x 17 m sont respectivement prévus pour les murs des façades et planchers afin d’accélérer la pose. La durée du chantier bois a ainsi pu être réduite à 5 mois, à raison de 10 jours par niveau.Afin d’avoir des résultats exploitables et comparables avec le bureau d’études béton armé et le contrôleur technique, CBS - Lifteam a réalisé un modèle global bois et béton intégrant toutes les raideurs d’assemblages. Dans ce cadre, le module RF-DYNAM Pro a permis de déterminer les efforts sismiques et les déformations.
L’analyse structurale des éléments CLT a été effectuée avec le module RF-LAMINATE. RF-TIMBER Pro a servi au dimensionnement des composants de la structure poteaux-poutres. Situé dans une région à forte sismicité (à Nice, en zone de sismicité 4), l’immeuble de bureaux a fait l’objet d’une analyse sismique dans laquelle il a été considéré que les efforts horizontaux sont transmis aux cages d’escaliers en béton par les planchers CLT travaillant comme des diaphragmes, les façades bois ne participant pas au contreventement de la structure.
