Administrativní a obchodní komplex Palazzo Meridia v Nice ve Francii
Projekt zákazníka
-
01

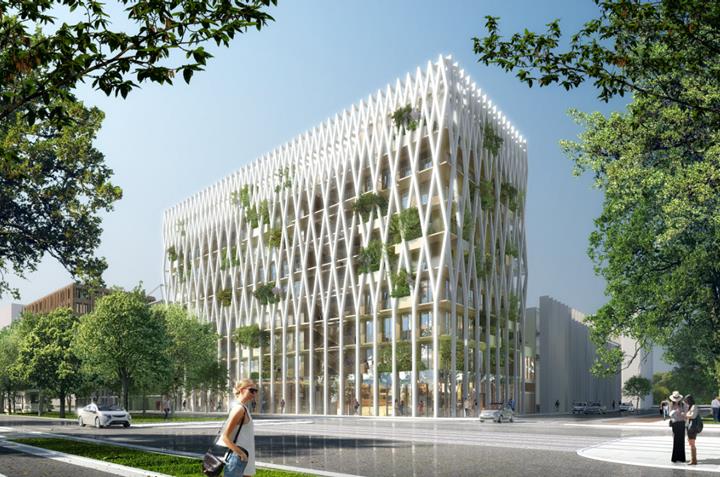

Obrázek - Palazzo Méridia v Nice, Francie (© Architecture-Studio)
-
01
Obrázek - Administrativní a obchodní komplex Palazzo Meridia v Nice ve Francii
-
01
Obrázek - 10-stöckiges Bürogebäude aus Holz und Beton | Palazzo Meridia, Nice, Francie | Architecture-Studio, Francie | www.architecture-studio.fr
-
04
Obrázek - Palazzo Méridia v Nice, Francie (© Architecture-Studio)
-
04
Obrázek - Administrativní a obchodní komplex Palazzo Meridia v Nice ve Francii
-
04
Obrázek - 10-stöckiges Bürogebäude aus Holz und Beton | Palazzo Meridia, Nice, Francie | Architecture-Studio, Francie | www.architecture-studio.fr
Současný trend v pozemním stavitelství jednoznačně směřuje k používání dřeva jakožto materiálu, který je z hlediska životního prostředí nejpřijatelnější a nejšetrnější. Investor projektu, společnost Nexity se rozhodně zasazuje o konstrukční řešení s menší uhlíkovou stopou, a postavila tak již několik obchodních a administrativních budov ze dřeva s příslušnými štítky a certifikáty.Patří mezi ně také Palazzo Meridia, která v současnosti představuje nejvyšší administrativní budovou z křížem lepeného dřeva ve Francii. Prováděcím projektem a také dodávkou a montáží dřevěné konstrukce byl pověřen náš zákazník, společnost CBS-Lifteam.
| Investor |
Nexity, Ywood www.nexity.fr |
| Architekt | Architecture-Studio, Francie |
| Statické výpočty a posouzení dřevěné konstrukce |
CBS-Lifteam www.cbs-cbt.com |
Model

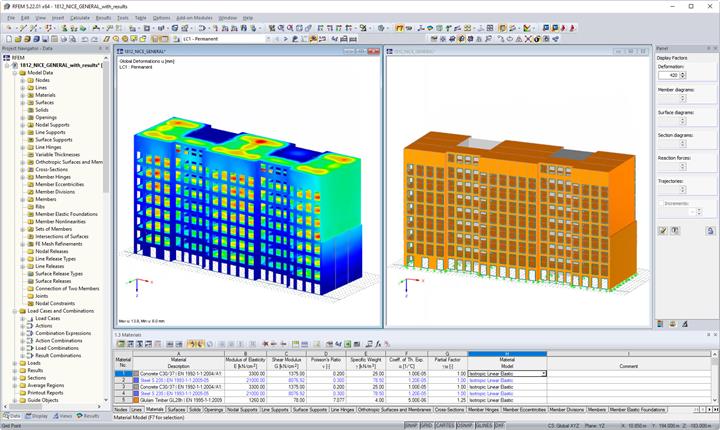

Výpočet a modelování

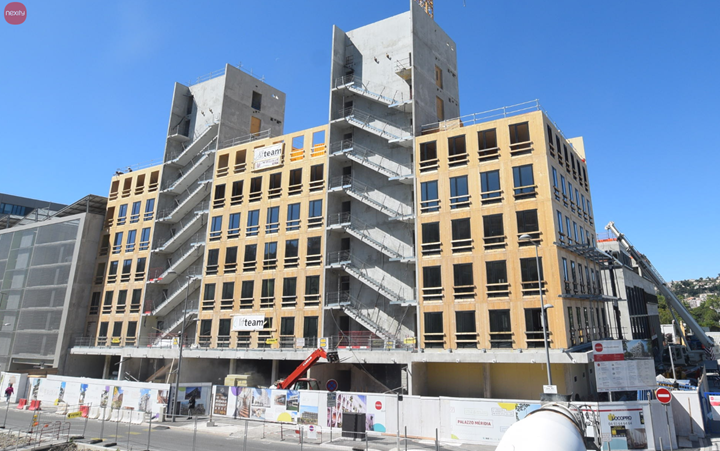

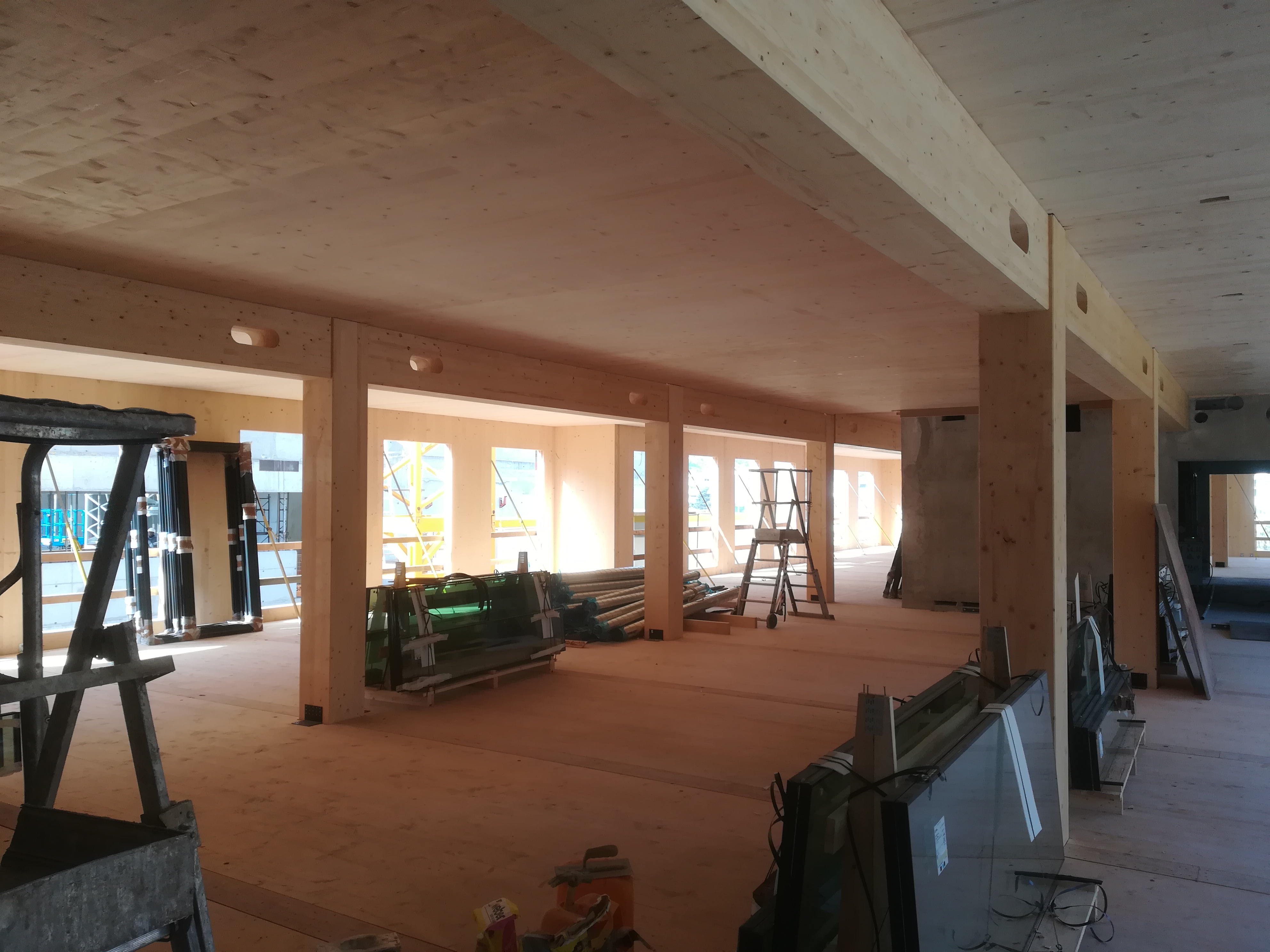

Železobetonová schodiště ztužují celou dřevěnou konstrukci z pohledových lepených lamelových nosníků a z fasád z křížem lepeného dřeva. Na fasádní stěny a na stropy se použily velkoformátové křížem lepené dřevěné desky o rozměrech 3,36 m x 17 m, respektive 2,6 m x 17 m pro urychlení montáže. Ušetřilo se tak 10 dní na každém podlaží, a práce na dřevěné konstrukci se tím mohly zkrátit na 5 měsíců.Pro dosažení srovnatelných výsledků s návrhem železobetonové konstrukce, který provedla partnerská projekční kancelář, vytvořila společnost CBS-Lifteam obsáhlý model dřevěné i železobetonové konstrukce, který počítá s tuhostmi všech prvků. V této souvislosti modul RF-DYNAM Pro umožnil stanovit seizmické síly a deformace.
Statický výpočet prvků z křížem lepeného dřeva byl proveden v přídavném modulu RF-LAMINATE. V modulu RF-TIMBER Pro byly posouzeny prvky konstrukce složené ze sloupů a nosníků. Vzhledem k tomu, že se administrativní budova nachází v seizmicky aktivním regionu (Nice patří do oblasti seizmické aktivity 4), provedla se také seizmická analýza. Při ní se uvažoval přenos vodorovných sil z křížem lepených dřevěných desek, které působí jako membrány, na železobetonová schodiště. Dřevěné fasády nepřispívají k vyztužení konstrukce.
