Edifício de escritórios e comércio Palazzo Méridia em Nice, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

A tendência na construção de edifícios de elevada altura hoje em dia está a mudar para a utilização da madeira, que é um material mais ecológico e mais amigo do ambiente. Decididamente empenhado na aplicação de soluções construtivas favoráveis à redução de emissões de CO2 através de rótulos de qualidade e certificados, o promotor Nexity já construiu vários edifícios escritórios e comércio em madeira.Entres eles está o Palazzo Méridia em Nice, que é atualmente o maior edifício de escritórios em madeira laminada cruzada de França. Os estudos de execução, o fornecimento e a montagem da estrutura estiveram a cargo do cliente Dlubal CBS-Lifteam.

Cliente Nexity, Ywood
empresas.nexity.fr
Arquiteto Architecture-Studio, França
Cálculo estático e dimensionamento da estrutura em madeira CBS-Lifteam
www.cbs-cbt.com

Modelo

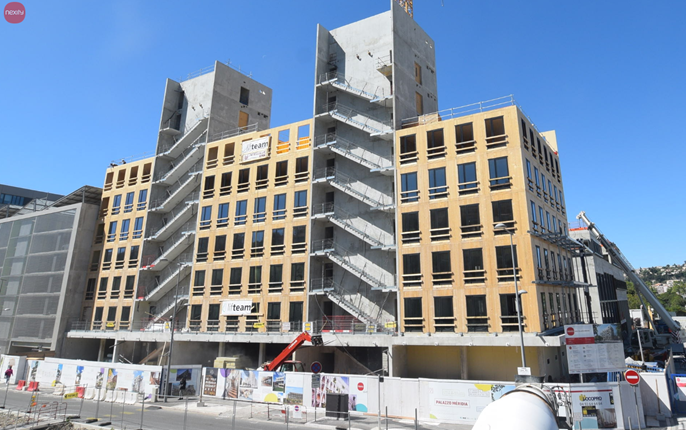

O Palazzo Méridia é um edifício de escritórios de 10 andares, dos quais 9 são em madeira. Com uma altura total de 35 m, a sua área em superfície tem as dimensões de 55 m de comprimento e 17 m de largura. O piso subterrâneo com estacionamento para 31 lugares, o rés do chão e as caixas de escadas são em betão armado. Uma malha metálica aberta suporta passagens e a circulação vertical na fachada.

Cálculo e modelação

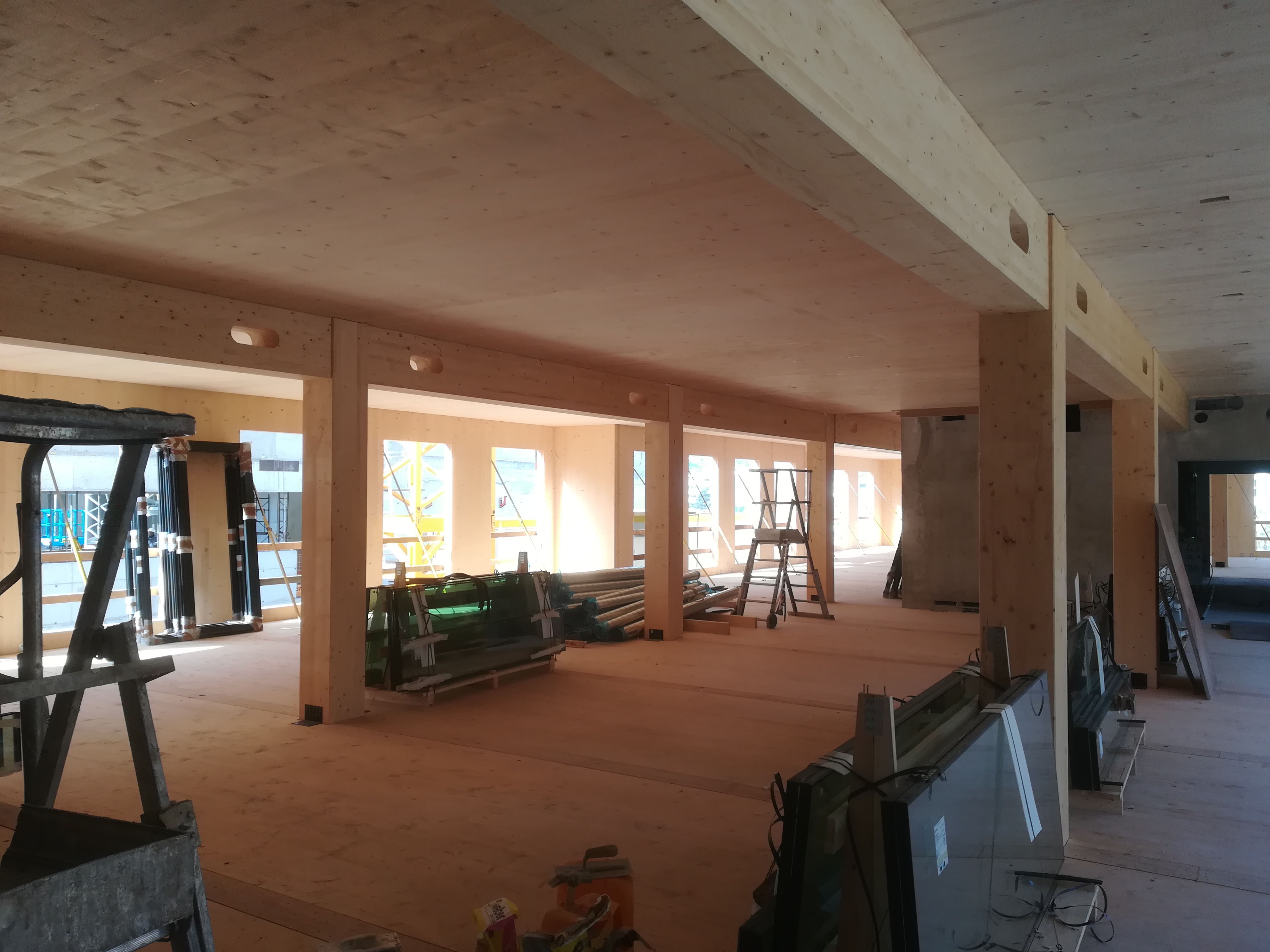

As caixas de escadas em betão servem de contraventamento para toda a estrutura porticada em madeira laminada colada visível e das fachadas em madeira laminada cruzada. Para as paredes da fachada e os tetos foram utilizados elementos de madeira laminada cruzada com as medidas 3,36 m x 17 m ou 2,6 m x 17 m, com o intuito de acelerar a montagem. Os trabalhos de madeira puderam assim ser reduzidos para 5 meses, o que significou uma poupança de tempo de 10 dias por cada piso.

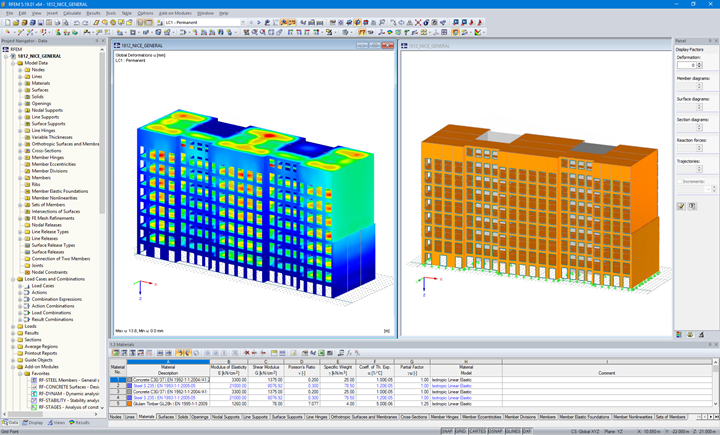

Afim de obter resultados comparáveis com os efetuados por um gabinete de estudos de betão armado parceiro, a CBS - Lifteam realizou um modelo global em madeira e betão integrando a rigidez de todos os elementos. Neste contexto, o módulo RF-DYNAM Pro permitiu determinar as forças sísmicas e as deformações.

A análise estrutural dos elementos de madeira laminada cruzada foi efetuada no módulo RF-LAMINATE. O RF-TIMBER Pro foi utilizado para dimensionar os componentes da estrutura pilar-viga. Situado numa zona com risco de sismos elevado (em Nice, zona de sismos 4), o edifício de escritórios foi sujeito a uma análise sísmica na qual foi considerado que os esforços horizontais são transmitidos para as caixas de escadas em betão através das placas de CLT que trabalham como membranas. As fachadas em madeira não contribuem cara o contraventamento da estrutura.

Local do projeto


Palavras-chave

Edifício de escritórios
