Palazzo Meridia - Complesso amministrativo e commerciale a Nizza, in Francia
Progetto cliente
![[FR] CP 001130 | Edificio per uffici e negozi al dettaglio Palazzo Meridia, Nizza, Francia](/-/media/Images/netgenium/thumbnails/3/0/5/7/1/3057162/3057162.png?la=it&mw=578&mlid=E043FD0206EB4321966C78EC0E7422F3&hash=A16A57C3B225C9D983BBA71E47AACDB068730EDE)
-
01

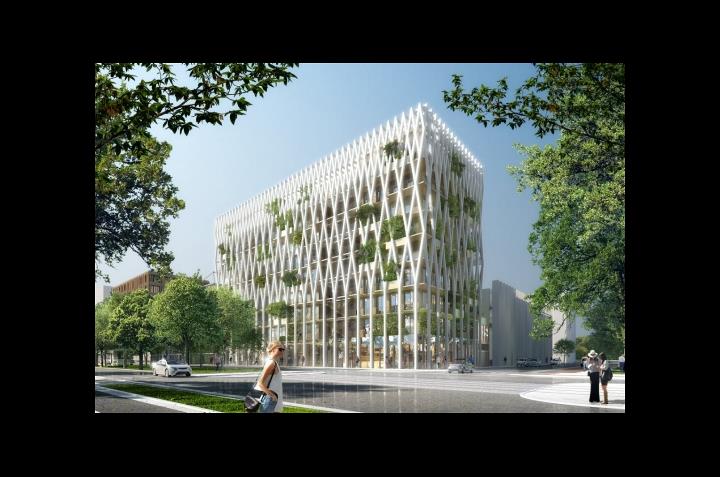

Immagine - Palazzo Méridia a Nizza, Francia (© Architecture-Studio)
-
01
Immagine - Complesso di uffici e complessi commerciali di Palazzo Meridia, Nizza, Francia
-
01
Immagine - 10-stöckiges Bürogebäude aus Holz und Beton | Palazzo Meridia, Nizza, Francia | Architecture-Studio, Francia | www.architecture-studio.fr
-
04

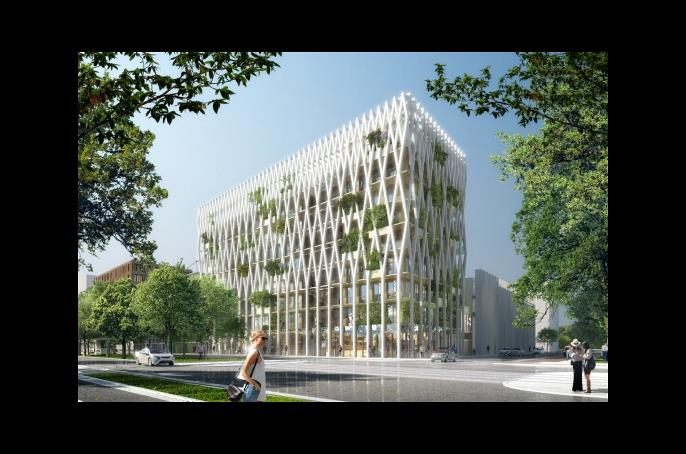

Immagine - Palazzo Méridia a Nizza, Francia (© Architecture-Studio)
-
04
Immagine - Complesso di uffici e complessi commerciali di Palazzo Meridia, Nizza, Francia
-
04
Immagine - 10-stöckiges Bürogebäude aus Holz und Beton | Palazzo Meridia, Nizza, Francia | Architecture-Studio, Francia | www.architecture-studio.fr
Attuale tendenza nella costruzione di grattacieli è dominata chiaramente dal legno come il materiale più sostenibile e ecologico. Il promotore del progetto, Nexity Resolutely, si impegna a realizzare soluzioni costruttive con una ridotta impronta di carbonio attraverso varie etichette e certificazioni incluse nei diversi progetti di uffici e negozi in legno.Tra questi c'è il Palazzo Meridia, che è attualmente il più alto edificio per uffici in Xlam in Francia. Il cliente Dlubal CBS-Lifteam era responsabile della progettazione, fornitura e installazione della struttura in legno.
| Cliente |
Nexity, Ywood www.nexity.fr |
| Architetto | Architecture-Studio, Francia |
| Progetto e verifica strutture in legno |
CBS-Lifteam www.cbs-cbt.com |

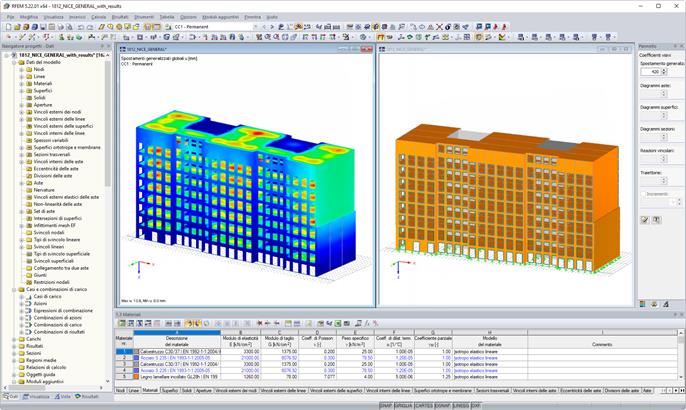

Modello
Calcolo e modellazione
Le scale in cemento fungono da controvento per l'intera struttura in legno costituita da travi lamellari visibili ed elementi di facciata CLT. Per le pareti e i pavimenti della facciata, sono stati utilizzati pannelli XLAM di grandi dimensioni con dimensioni di 11 m x 17 m e 3 m x 18 m per velocizzare il montaggio. La costruzione dell'edificio è stata ridotta a 5 mesi, risparmiando un totale di 10 giorni per piano.Per confrontare i risultati con il progetto delle strutture in cemento armato eseguito da un ufficio tecnico partner, CBS-Lifteam ha creato un modello in legno e cemento multimateriale comprendente tutte le rigidezze strutturali. Il modulo aggiuntivo RF-DYNAM Pro di Dlubal Software è stato utilizzato per determinare gli effetti sismici e le deformazioni.
L'analisi strutturale degli elementi in Xlam è stata effettuata con il modulo aggiuntivo RF-LAMINATE. RF-TIMBER Pro ha progettato e dimensionato la struttura a telaio in legno. Poiché l'edificio per uffici si trova in una regione a rischio sismico (a Nizza, zona sismica 4), è stata considerata l'analisi sismica, supponendo che le forze orizzontali sarebbero state trasmesse dai solai in XLAM che agiscono come diaframmi alle scale in calcestruzzo. Le facciate in legno non contribuirebbero a fornire ulteriori controventi alla struttura.
