Budynek biurowo-usługowy Palazzo Meridia, Nicea, Francja
Projekt klienta
![[FR] CP 001130 | Budynek biurowo-usługowy Palazzo Meridia, Nicea, Francja](/-/media/Images/netgenium/thumbnails/x/0/5/7/1/3057164/3057164.png?la=pl&mw=578&mlid=4A7F1B23AFD64A7B8AA4471D7F5B3BC4&hash=16EA354CA0739FD933CEE910D9CADF0EDF53BF6A)

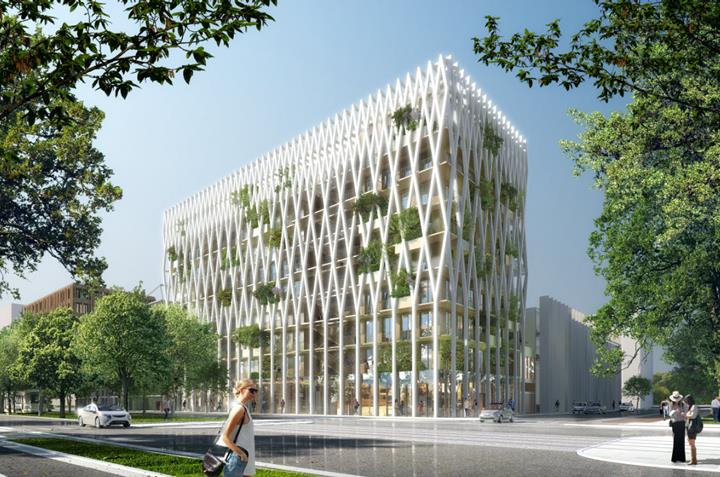

Ostatnio budownictwo wysokościowe jest wyraźnie zdominowane przez zastosowanie drewna, jako materiału najbardziej ekologicznego i przyjaznego środowisku. Inicjator projektu, Nexity Resolutely, jest zaangażowany w konstruktywne rozwiązania budowlane, przyczyniające się do zmniejszenia emisji dwutlenku węgla, poprzez stosowanie materiałów opatrzonych odpowiednimi etykietami i popartych certyfikatami, wykorzystanych w kilku projektach obiektów biurowych i handlowych z drewna.Jednym z nich jest Palazzo Meridia, który jest obecnie najwyższym budynkiem biurowym z drewna klejonego warstwowo we Francji. Klient firmy Dlubal, firma CBS-Lifteam, był odpowiedzialny za zaprojektowanie, dostawę i montaż konstrukcji drewnianej.
| Klient |
Nexity, Ywood www.nexity.fr |
| Architekt | Architecture-Studio, Francja |
| Analiza statyczno-wytrzymałościowa konstrukcji drewnianej |
CBS-Lifteam www.cbs-cbt.com |

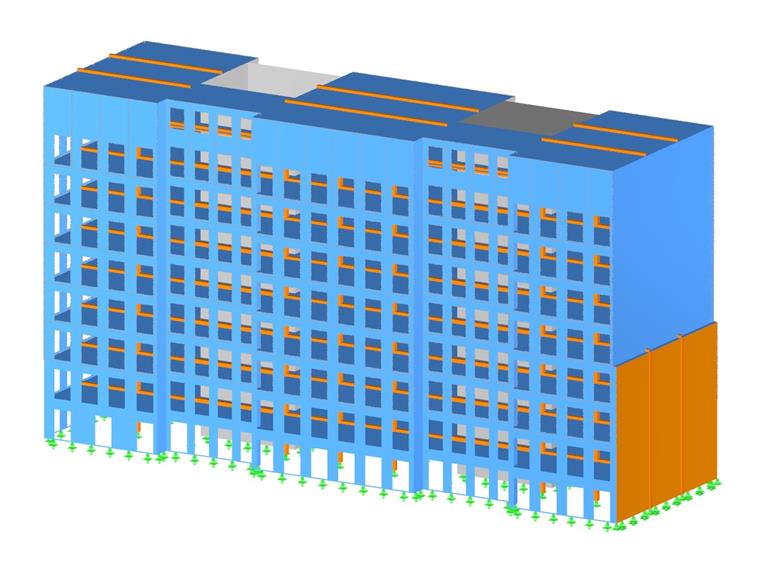

Model

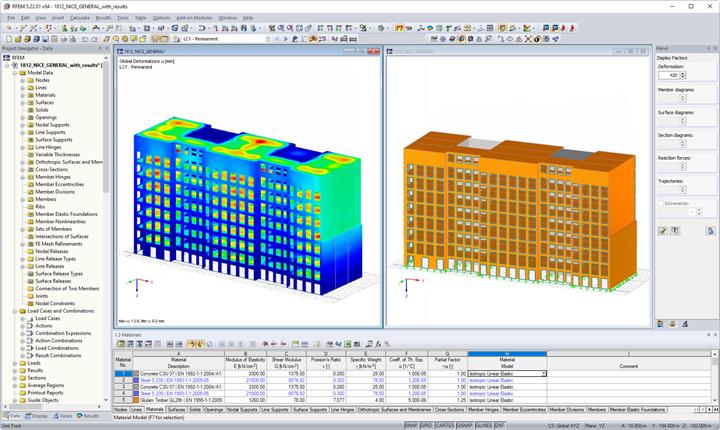

Obliczenia i modelowanie

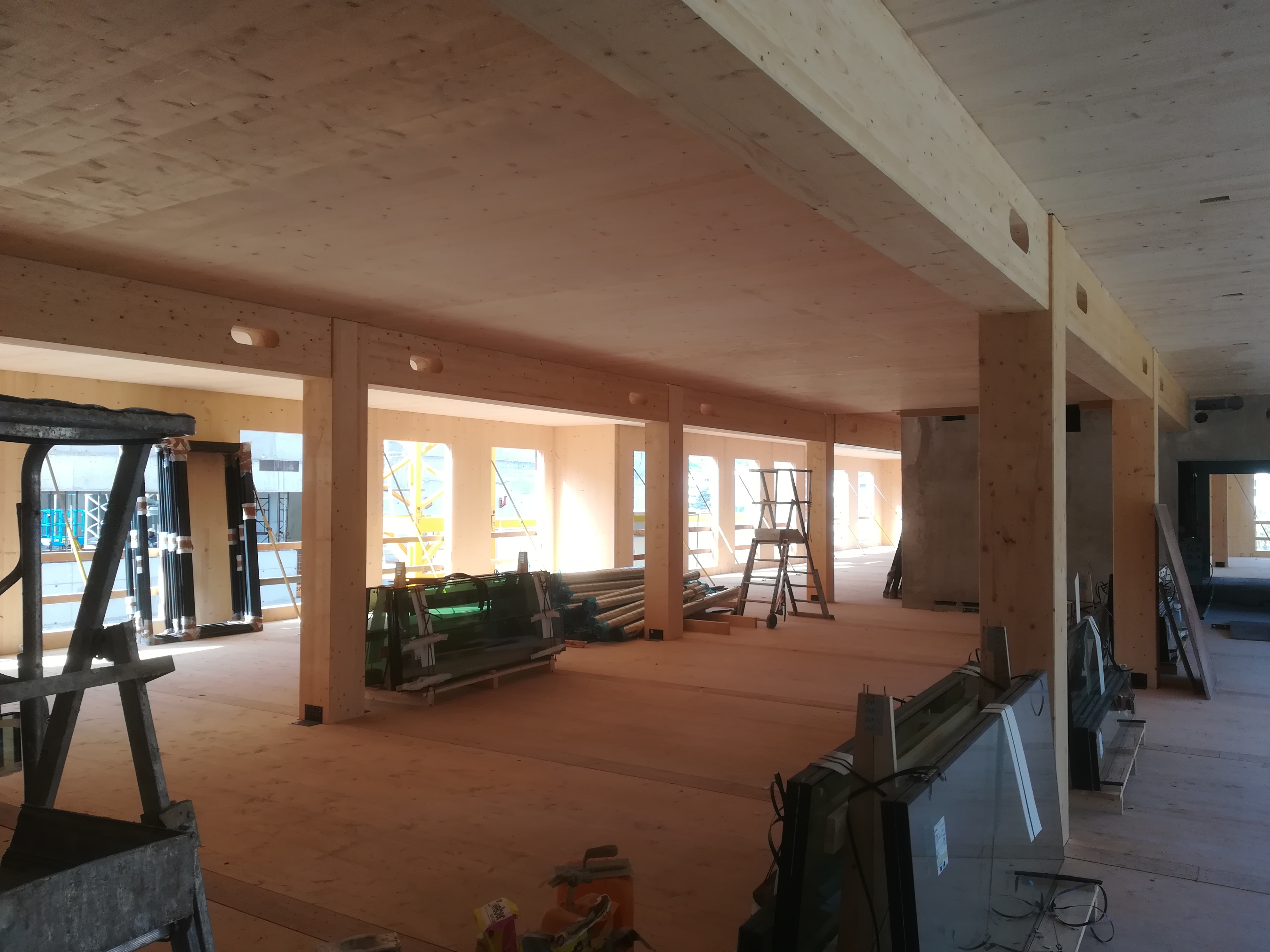

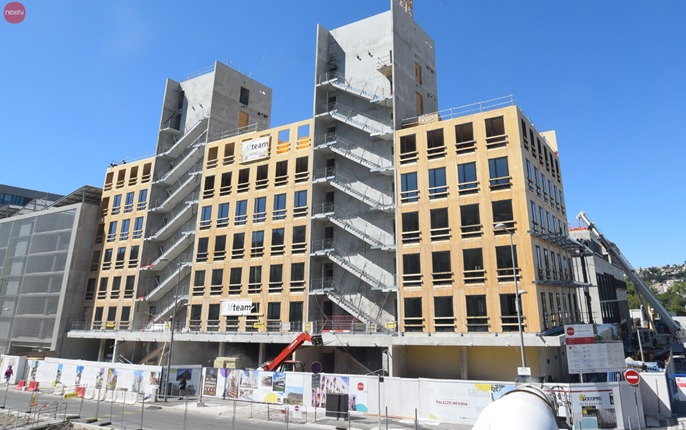

Betonowe schody pełnią rolę stężenia dla całej konstrukcji drewnianej, składającej się z widocznych belek z drewna klejonego warstwowo i elementów fasadowych z CLT. Aby przyspieszyć montaż, na ścianach i podłogach elewacji zastosowano duże panele z drewna CLT o wymiarach 11 x 56 ft i 9 ft x 56 ft. Konstrukcja budynku została skrócona do 5 miesięcy, oszczędzając łącznie 10 dni na każdym kondygnacji.Aby uzyskać porównywalne wyniki z konstrukcją z betonu zbrojonego, zwymiarowaną przez partnerskie biuro inżynieryjne, CBS-Lifteam stworzył wielomateriałowy model z drewna i betonu, obejmujący wszystkie sztywności konstrukcji. Do określenia efektów sejsmicznych i odkształceń wykorzystano moduł dodatkowy Dlubal Software RF-DYNAM Pro.
Analiza konstrukcyjna elementów z CLT została przeprowadzona w module dodatkowym RF-LAMINATE. RF-TIMBER Pro zaprojektował i zwymiarował drewnianą konstrukcję szkieletową. Ponieważ budynek biurowy znajduje się w regionie podatnym na trzęsienia ziemi (w Nicei, strefa 4 trzęsień ziemi), uwzględniono analizę sejsmiczną, zakładając, że siły poziome będą przenoszone przez stropy z drewna klejonego warstwowo działające jako membrany na betonowe klatki schodowe. Drewniane elewacje nie przyczyniają się do dodatkowego usztywnienia konstrukcji.
Lokalizacja projektu
Słowa kluczowe
Skomentuj...
Skomentuj...
- Odwiedziny 1316x
- Zaktualizowane 15. czerwca 2021
