办公和商业综合建筑 Palazzo Meridia,尼斯,法国

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

木结构建筑目前是最环保,并且可持续发展的建筑材料,在高层建筑领域的应用越来越广泛。 该建设项目的建设单位Nexity Resolutely长期致力于木结构建筑的建设,并且通过了的各种建筑认证和许可,减少碳排放,完成了大量的办公建筑和商业建筑项目。其中Palazzo Meridia楼是当前CLT法国最高的办公楼。 Dlubal的客户CBS-Lifteam负责木结构的设计,供应和安装。

客户 Nexity, Ywood
entreprises.nexity.fr
建筑设计 Architecture-Studio, 法国
木结构设计与计算 CBS-Lifteam
www.cbs-cbt.com

模型

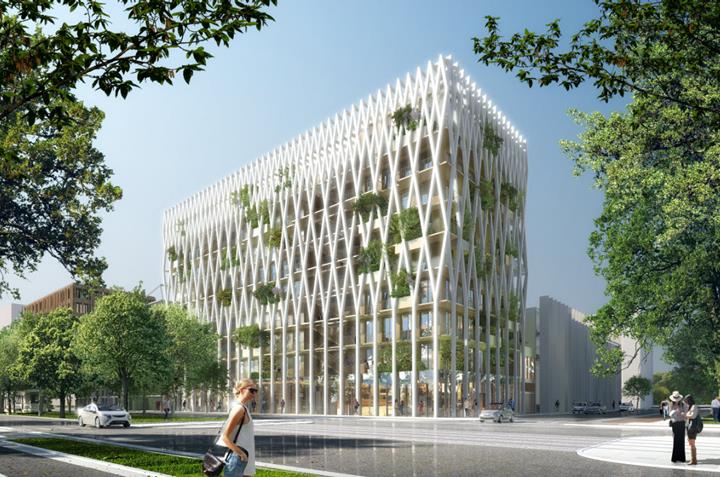

Palazzo Meridia是一栋10层办公楼,其中9层为木结构。 地面高度为31 m,地面高度为18 m。 地下室为钢筋混凝土结构,位于地下一层,设有两个楼梯。 一个引人注目的开放式金属外墙支撑着走廊,并允许植物攀爬在外墙。

计算与建模

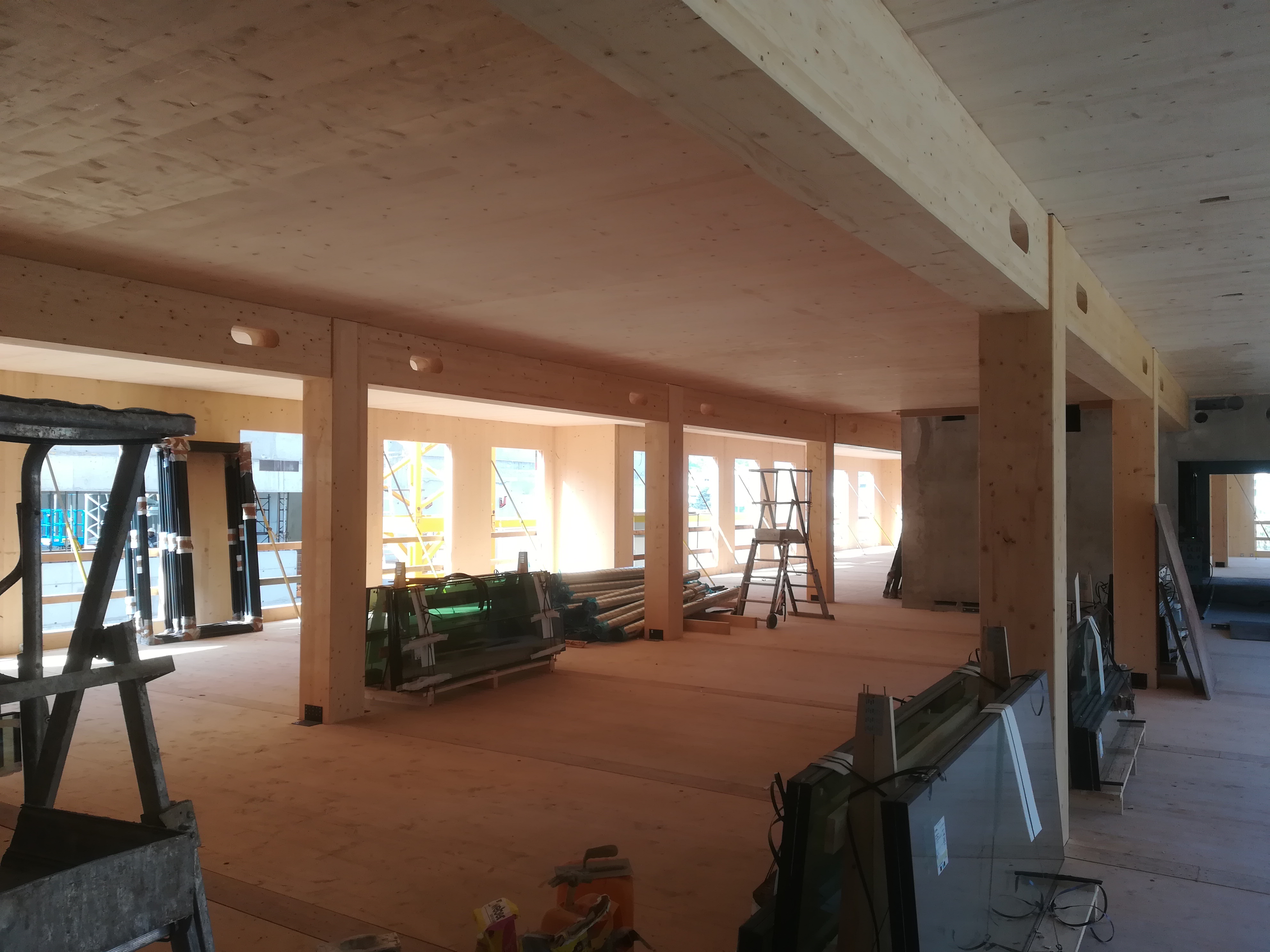

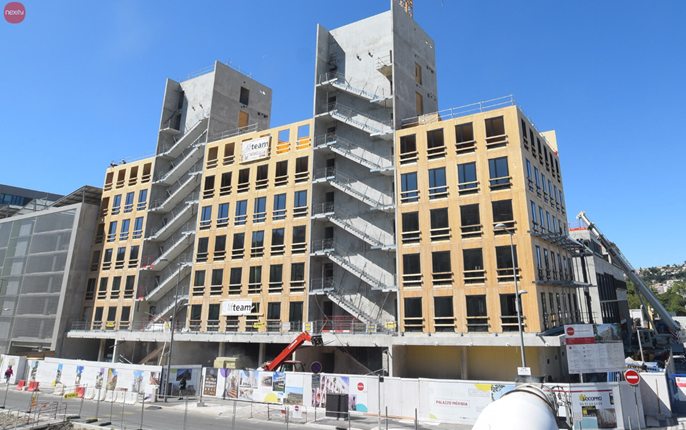

混凝土楼梯是支撑木结构结构的,由可见的层板胶合木梁和正交胶合木幕墙元素构成。 外墙和楼面使用了尺寸为 11 ft x 56 ft 和 9 ft x 56 ft 的大型 CLT 板,以加快安装速度。 该结构的结构结构的结构由于结构构件的结构化设计,结构设计的设计缩短了结构构件的结构设计,因此缩短了结构设计设计的工作流程,将结构的结构设计和结构设计的工作缩短至5个月,每个楼层总共节省了10天的时间。

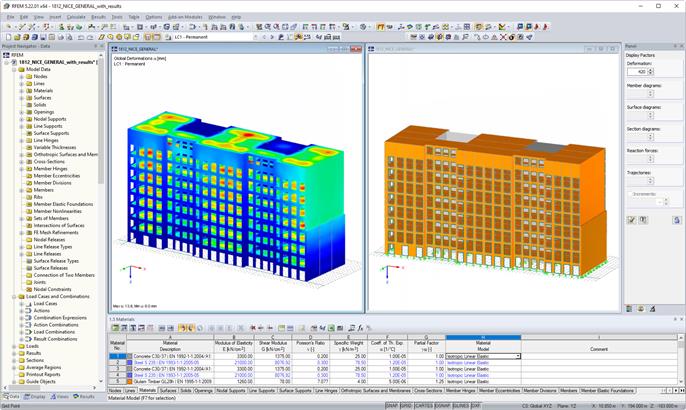

为了实现与合作伙伴的钢筋混凝土结构设计方案比较的结果,CBS-Lifteam公司创建了一个包含所有结构刚度的多材料木和混凝土模型。 使用了附加模块Dlubal软件RF-DYNAM Pro可以确定地震作用和变形。

CLT单元的结构分析使用附加模块RF-LAMINATE进行。 RF-TIMBER Pro对木结构结构进行了设计和尺寸计算。 由于办公楼位于地震多发地区(尼斯,地震分区 4),所以在考虑地震分析时,假设水平力通过 CLT 楼层传递到混凝土楼梯上。木结构外墙不会产生额外的支撑。

项目位置


关键词

办公楼
