Büro- und Geschäftskomplex Palazzo Meridia, Nizza, Frankreich
Kundenprojekt
Der heutige Trend im Hochhausbau geht eindeutig zur Verwendung von Holz als ökologischster und umweltfreundlichster Werkstoff. Der Bauträger Nexity setzt sich entschlossen für die Anwendung konstruktiver Lösungen mit mehreren Labels und Zertifizierungen ein, um den CO2-Ausstoß zu reduzieren und hat daher schon mehrere Geschäfts- und Bürogebäude aus Holz gebaut.Dazu zählt unter anderem der Palazzo Meridia in Nizza. Es ist derzeit das höchste Bürogebäude aus Brettsperrholz in Frankreich. Mit der Ausführungsplanung, der Lieferung und Montage der Holzkonstruktion wurde der Dlubal-Kunde CBS-Lifteam beauftragt.
| Bauherr |
Nexity, Ywood www.nexity.fr |
| Architekt | Architecture-Studio, France |
| Statische Berechnung und Bemessung der Holzstruktur |
CBS-Lifteam www.cbs-cbt.com |

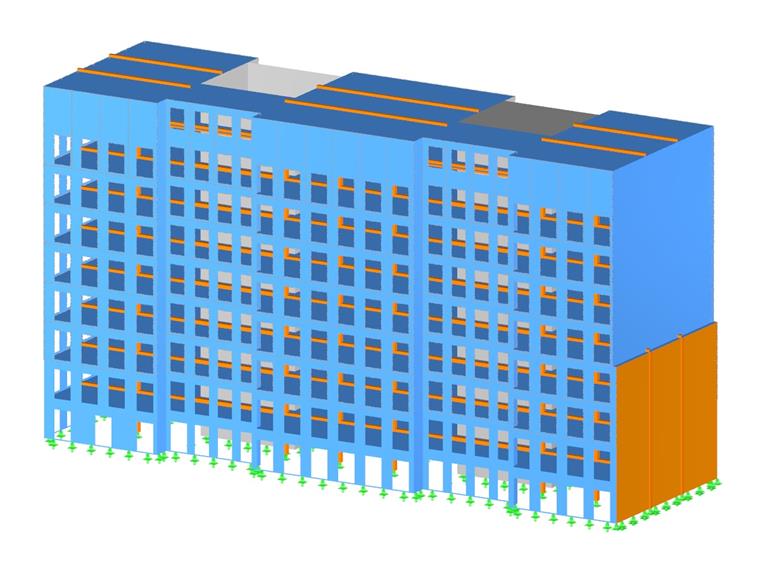

Modell

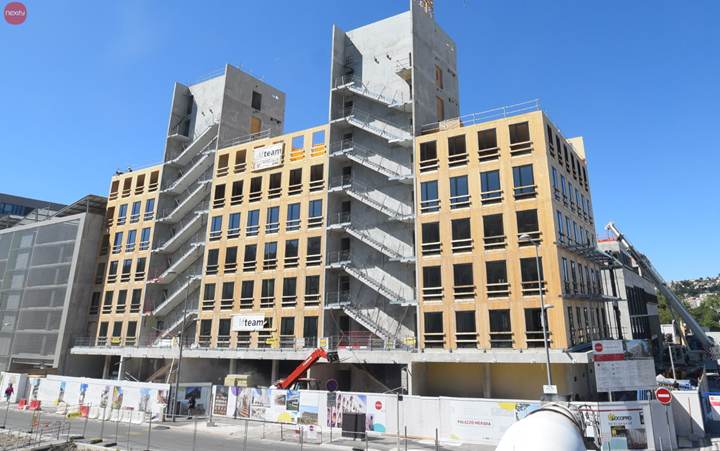

Der Palazzo Meridia ist ein 10-stöckiges Bürogebäude, davon bestehen 9 Stockwerke aus Holz. Mit einer Gesamthöhe von 35 m ist die Grundfläche 55 m lang und 17 m breit. Das Untergeschoss mit 31 Parkplätzen, das Erdgeschoss und die beiden Treppenhäuser bestehen aus Stahlbeton. Die markante, offene Metallfassade trägt die Laubengänge und ermöglicht das Ranken von Pflanzen.Berechnung und Modellierung

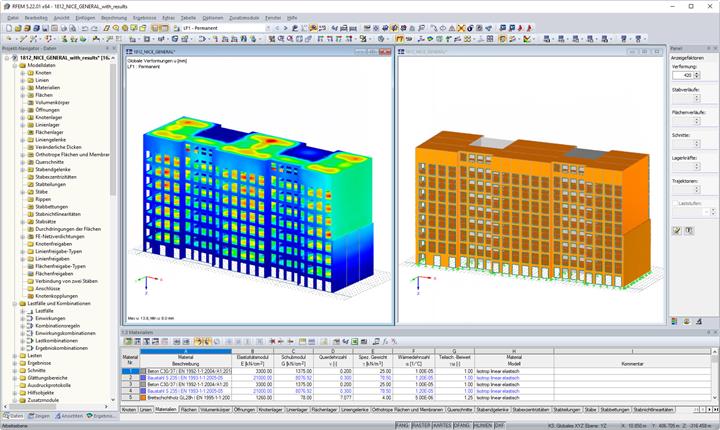

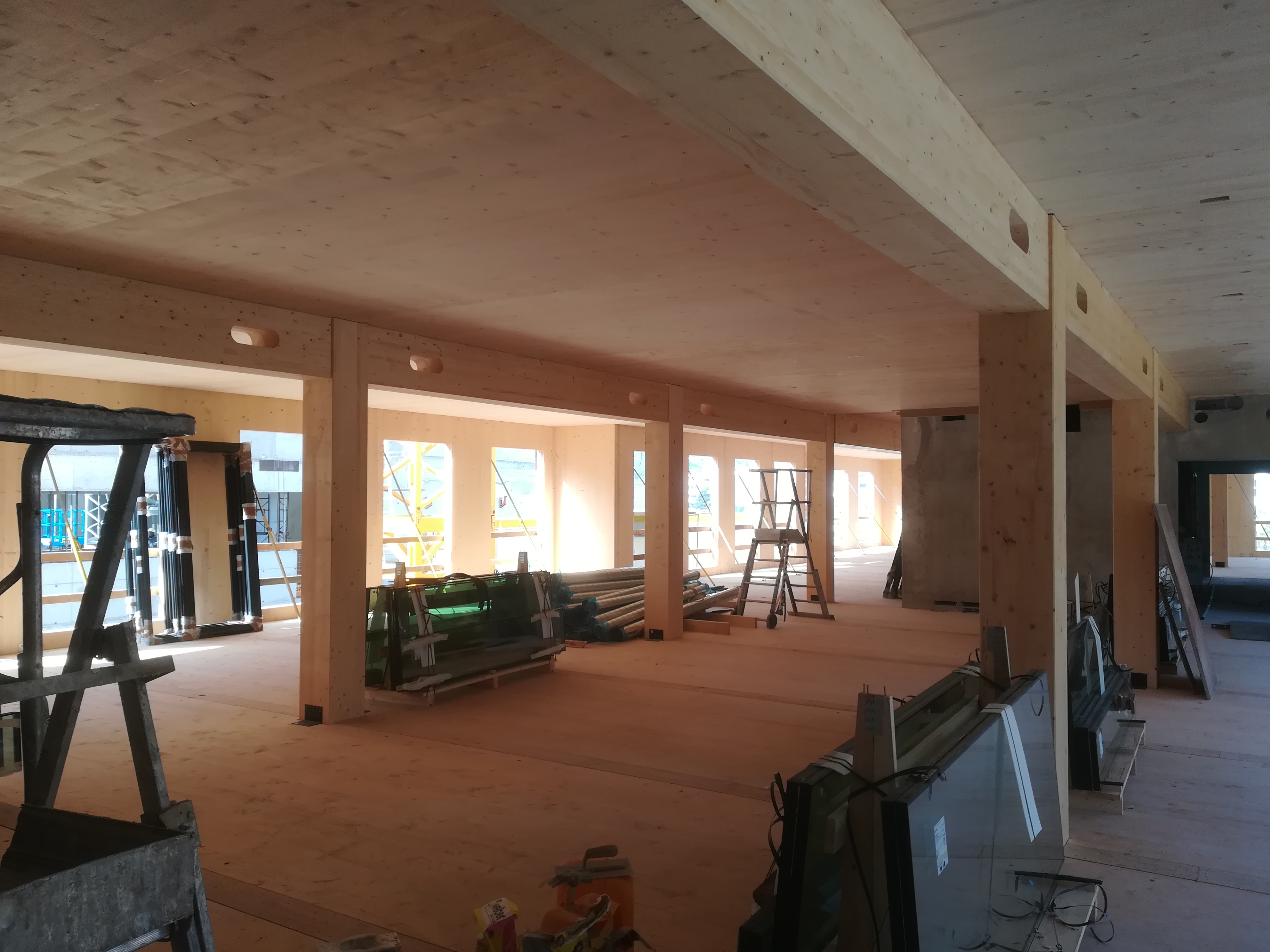

Die Treppenhäuser aus Beton dienen als Aussteifung für die gesamte Holzständerkonstruktion aus sichtbarem Brettschichtholz und der Fassaden aus Brettsperrholz. Für die Fassadenwände und Decken wurden große Brettsperrholzelemente mit den Maßen 3,36 m x 17 m bzw. 2,6 m x 17 m verwendet, um die Montage zu beschleunigen. Die Holzarbeiten konnten dadurch auf 5 Monate verkürzt werden, was eine Ersparnis von 10 Tagen pro Stockwerk bedeutet.Um vergleichbare Ergebnisse mit der Stahlbetonbemessung zu erhalten, die von einem Partnerbüro durchgeführt wurde, erstellte CBS-Lifteam ein umfassendes Holz- und Betonmodell, das die Steifigkeit aller Elemente integriert. In diesem Zusammenhang ermöglichte das Modul RF-DYNAM Pro die Ermittlung der Erdbebenkräfte und der Verformungen.
Die statische Berechnung der Brettsperrholzelemente wurde mit dem Modul RF-LAMINATE durchgeführt. Mit RF-HOLZ Pro wurden die Bauteile der Stützen-Träger-Konstruktion bemessen. Da sich das Bürogebäude in einer stark erdbebengefährdeten Region (in Nizza, Erdbebenaktivität der Zone 4) befindet, wurde eine seismische Analyse durchgeführt. Dabei wurde berücksichtigt, dass die horizontalen Kräfte von den Brettsperrholzdecken, die wie Membranen wirken, auf die Treppenhäuser aus Beton übertragen werden. Die Holzfassaden tragen nicht zur Aussteifung der Konstruktion bei.
