House Gables в Атланте, США

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

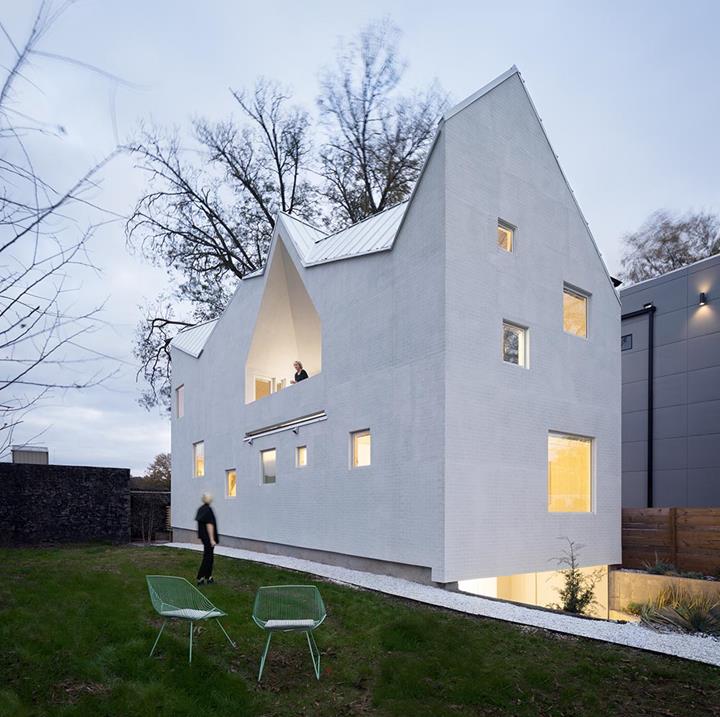

Недавно построенный жилой проект House Gables, спроектированный и разработанный архитектором-дизайнером Дженнифер Боннер, директором MALL, недавно был завершен в Old Fourth Ward, Атланта, штат Джорджия.

Расчет Дженнифер Боннер из MALL, США
jenniferbonner.com
Расчет конструкций Bensonwood, США
bensonwood.com

Fire Tower, США
ftet.com

AKT II, Великобритания
akt-uk.com

PEC Structural Engineering, США
pecstructural.com

Модель

Дом площадью 204 м2 явлеятся одним из двух жилых проектов, реализпованных из перекрестно-ламинированной древесины (CLT). Этот материал очень прочный, его получают путем крестообразного склеивания слоев древесины.

Подробности проекта

Моделирование Haus Gables заставило Дженнифер Боннер задаться вопросом: «Что происходит, когда размыты границы между реальной архитектурой и средствами и методами, которые вы используете при проектировании, такими как чертежи и модели?» В проектировании принимали участие четыре инженера, в том числе специалисты по по CLT. Самые тяжелые панели весят 1588 кг, они были смонтированы с помощью крана всего за 14 дней. Остальные строительные работы заняли около года.

Подробности строительства

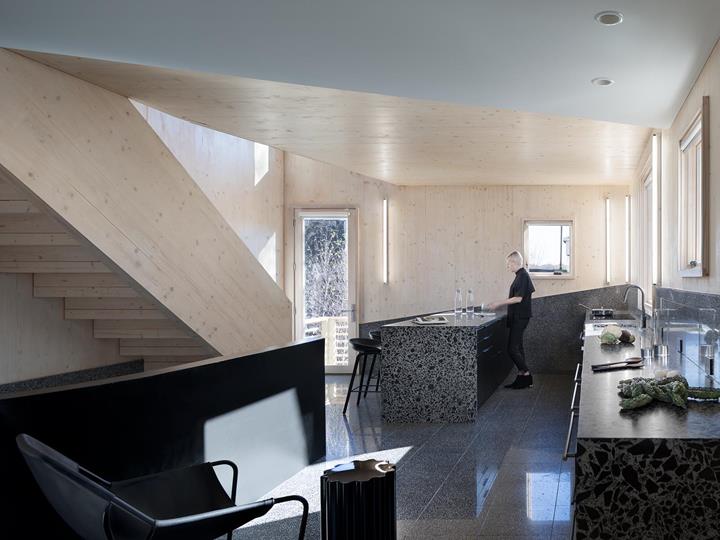

Этот дом на одну семью, примыкающий к Beltline Atlanta, бывшему железнодорожному коридору города Атланта, представляет собой двухэтажный дом с двумя спальнями, смонтированный из 87 кросс-ламинированных деревянных панелей, которые соединены болтами длиной около 30 см. Эти массивные панели, изготовленные по индивидуальному заказу, толщиной до 24 см и длиной 10 м являются как несущей конструкцией, так и внутренней отделкой.

Шесть двускатных крыш объединены в единую крышу. В попытке переработать пространственные парадигмы прошлого, такие как свободный план Ле Корбюзье и пространственная концепция Адольфа Лооса, Боннер предлагает план крыши как способ организации архитектуры. Здесь план крыши определяет комнаты, подиумы и пространства двойной высоты в интерьере, выравнивая эти пространства с коньками и желобами на крыше сверху. В этом случае план этажа является результатом конструкции крыши.

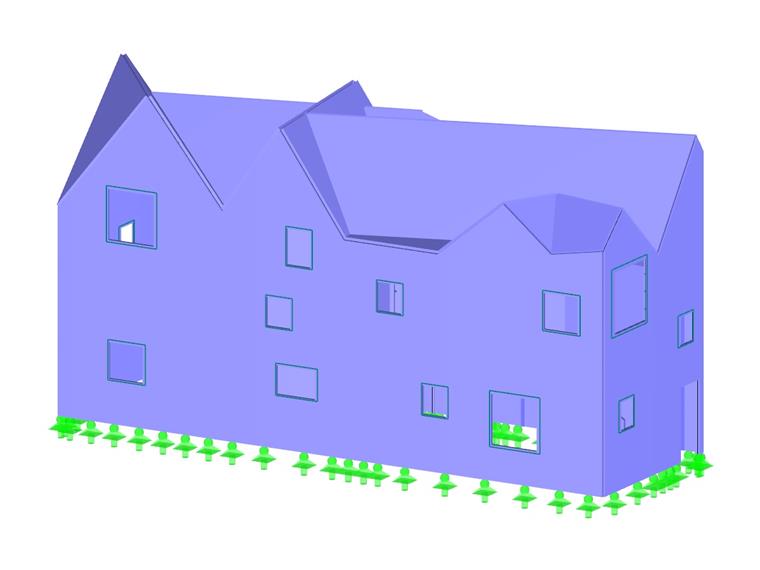

В проектировании Haus Gables приняли участие два уважаемых заказчика Dlubal Software: Bensonwood и Fire Tower Engineering. Bensonwood сначала создал модель поверхности в виде файла DXF, используя свою модель CAD для деревянных конструкций. Затем Fire Tower взяла эту модель, приложила нагрузки и выполнила подробный расчет.

Обе инженерные фирмы работали вместе, чтобы собрать информацию из конструктивной модели для проектировщика фунадмента, чтобы спроектировать подиум, а также для Bensonwood, чтобы подобрать болты и детализировать другие деревянные соединения. Особое внимание необходимо было уделить расположению болтов и несущих поверхностей, в соответсвии с анизотропными свойствами древесины.

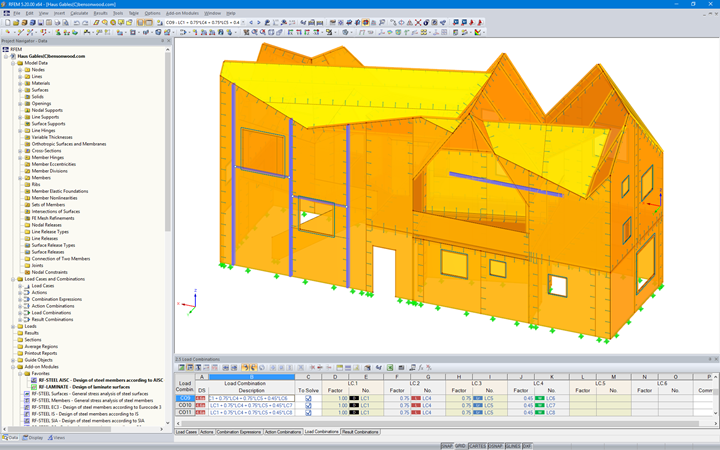

С помощью дополнительного модуля RF-LAMINATE, в RFEM были проверены несущая способность и жесткость CLT, что имело решающее значение для успеха проекта. Это становится особенно важным, когда производитель CLT меняет форму и вид ламинирования в процессе проектирования.

Читайте подробнее в Metropolis.
