Haus Gables v Atlantě, Georgie, USA

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

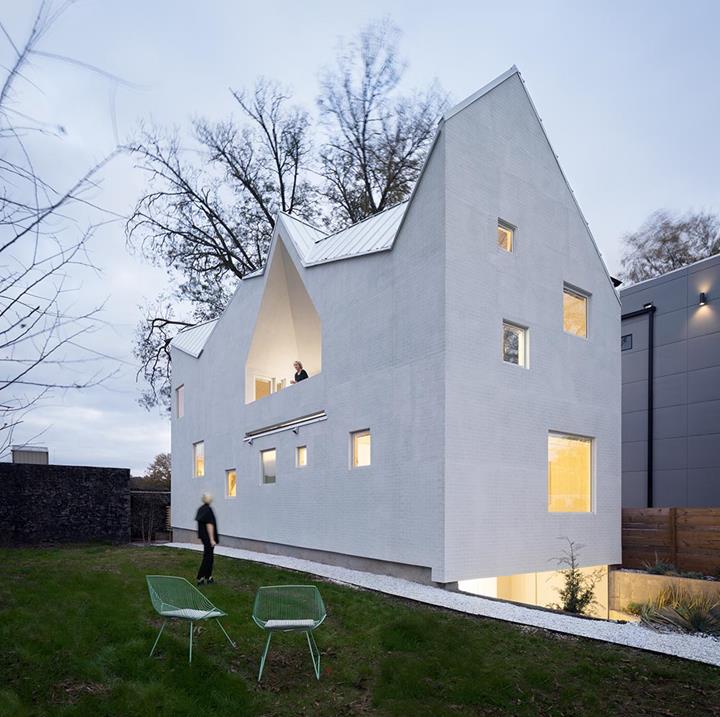

Haus Gables, od základů nový rezidenční projekt navržený architektkou Jennifer Bonnerovou, ředitelkou ateliéru MALL, byl nedávno postaven ve čtvrti Old Fourth Ward v Atlantě v Georgii.

Návrh Jennifer Bonnerová, ateliér MALL, USA
jenniferbonner.com
Návrh nosné konstrukce Bensonwood, USA
bensonwood.com

Fire Tower, USA
ftet.com

AKT II, Velká Británie
akt-uk.com

PEC Structural Engineering, USA
pecstructural.com

Model

Dům o rozloze 204 m2 je jednou ze dvou rezidencí ve státě Georgie montovaných z panelů z křížem lepeného dřeva (CLT), což je odolný dřevěný materiál vyrobený lepením dřevěných lamel, které mají v následujících vrstvách kolmou orientaci.

Informace o projektu

Jennifer Bonnerová si během návrhu domu pokládala otázku: „Co se stane, když odstraníme hranici mezi skutečnou architekturou a prostředky používanými pro návrh, jako jsou kresby a modely?“ Projekt si vyžádal práci čtyř techniků včetně odborníků z oblasti CLT. Nejtěžší panely váží 1588 kg, ale všechny byly smontovány dohromady za pouhých 14 dní. Výstavba zbývajících částí konstrukce trvala asi rok.

Konstrukční detaily

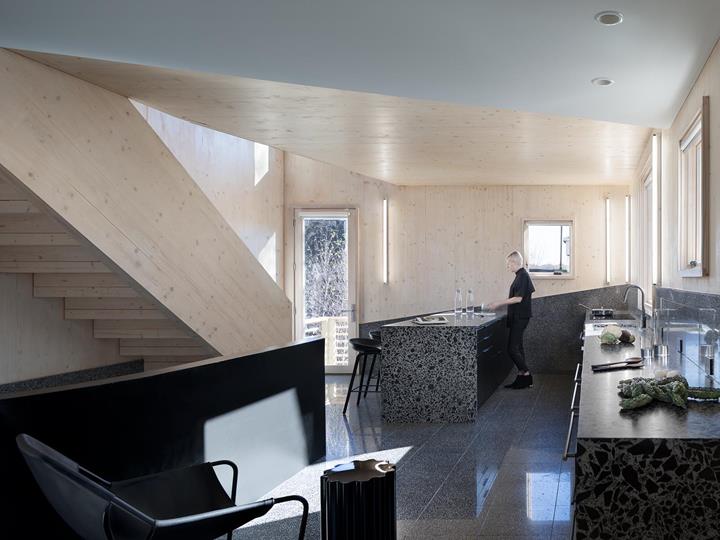

Rodinný dům sousedící s Atlanta Beltline, bývalým železničním koridorem města, je dvoupatrový se dvěma ložnicemi a byl sestaven z 87 křížem lepených dřevěných panelů (CLT) pospojovaných 30 cm dlouhými šrouby. Masivní, na zakázku frézované panely, které mají tloušťku až 24 cm a délku 10 m, tvoří nosnou konstrukci domu a nahrazují také vnitřní obložení.

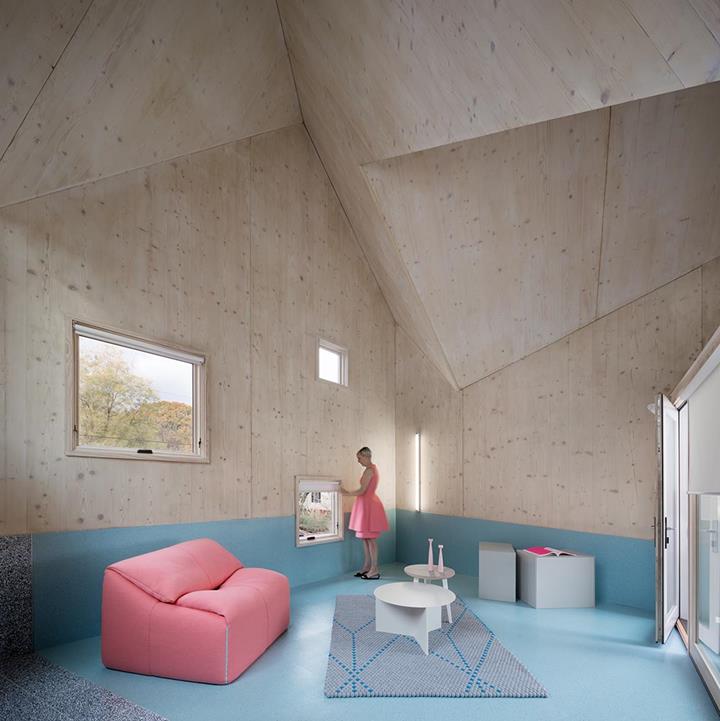

Zastřešení je složeno ze šesti střešních rovin. Návrh od Bonnerové je odkazem na prostorové modely minulosti, jako je volný půdorys Le Corbusiera nebo prostorový koncept Adolfa Loose. Střecha je tvořena průnikem několika střešních rovin, díky tomu vznikly prostory, které mají v některých místech až dvojnásobnou výšku. V tomto domě je půdorys odvozen od tvaru střechy.

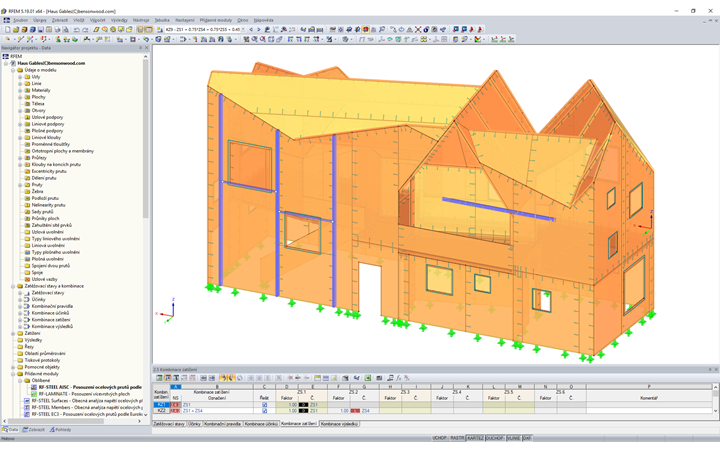

Na návrhu tohoto domu se podíleli dva významní zákazníci společnosti Dlubal Software: Bensonwood a Fire Tower Engineering. Bensonwood nejprve vytvořil model z ploch, s použitím speciálního CAD programu pro dřevostavby, uložený do DXF. Fire Tower pak převzal tento model, přidal zatížení a provedl detailní analýzu.

Obě inženýrské firmy pracovaly společně a ze statického modelu získaly důležité informace pro návrh základové desky, šroubových a jiných spojů. Zvláštní pozornost bylo třeba věnovat uspořádání šroubů a opěrných ploch podle anizotropních vlastností dřeva.

Pomocí modulu RF-LAMINATE v programu RFEM byly rychle spočteny únosnosti a tuhosti CLT panelů, což bylo rozhodující pro úspěch projektu. Využití programu se ukázalo obzvláště důležité, když dodavatel CLT panelů změnil typ dřeva a vrstvení v průběhu procesu návrhu.

Další informace naleznete v Metropoli.

Klíčová slova

USA Dřevěné konstrukce Laminátové a sendvičové konstrukce
