Maison Haus Gables à Atlanta, États-Unis

Projet Client

Conception Jennifer Bonner, studio MALL, États-Unis
jenniferbonner.com
Calcul de structure Bensonwood, États-Unis
bensonwood.com

Fire Tower, États-Unis
ftet.com

AKT II, Royaume-Uni
akt-uk.com

PEC Structural Engineering, États-Unis
pecstructural.com

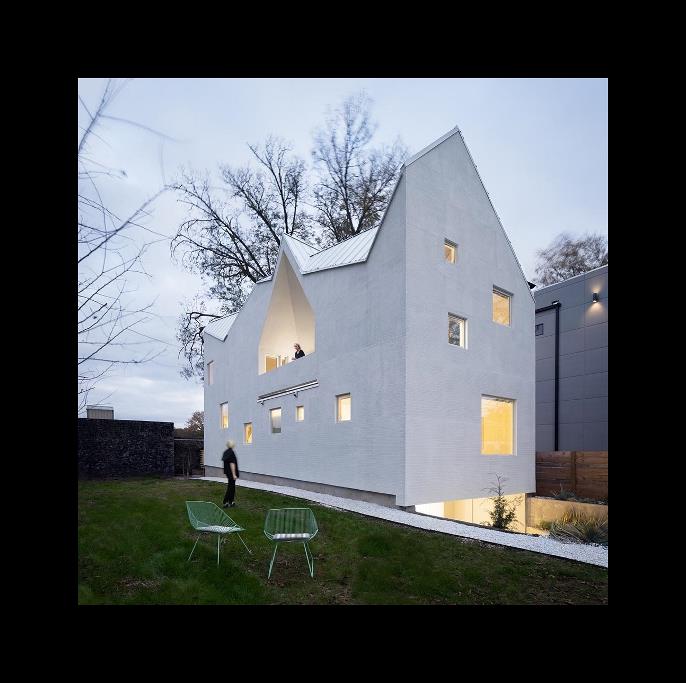

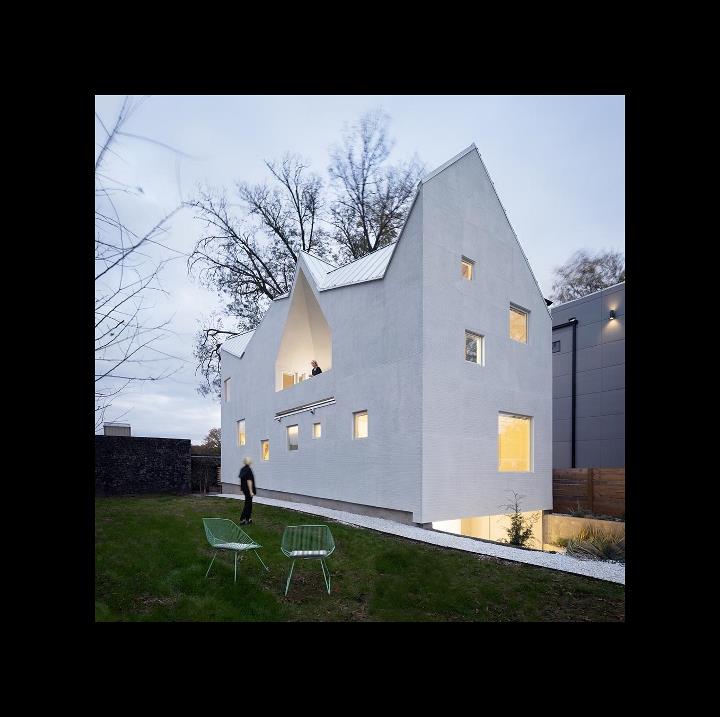

La construction de la maison « Haus Gables », dernier projet résidentiel entièrement conçu et mené par l’architecte Jennifer Bonner, directrice du studio d’architecture et d’art MALL, a récemment été achevée dans le quartier d’Old Fourth Ward d’Atlanta, en Géorgie.

Cette maison de 204 m2 est l’une des deux résidences de ce type construites en bois lamellé croisé (CLT) aux États-Unis.

Ce matériau durable est constitué de couches de lames de bois massif croisées et collées.

Détails du projet

En concevant le projet Haus Gables, Jennifer Bonner s’est posée la question suivante : « Que se passerait-il si l’on estompait les frontières entre l’architecture à proprement parler et les moyens ainsi que les méthodes permettant de la concrétiser, notamment les dessins et les modèles ? ». Pas moins de quatre ingénieurs, dont des spécialistes du CLT, ont travaillé sur ce projet. Bien que certains panneaux pèsent jusqu’à 1 588 kg, tous ont pu être mis en place à l’aide d’une grue en 14 jours seulement. La construction s’est ensuite poursuivie pendant un an.

Détails de la structure

Cette maison individuelle se trouve à proximité de la BeltLine d'Atlanta, un corridor ferroviaire entourant le cœur de la ville. Haute de deux étages, elle est dotée de deux chambres et a été assemblée à partir de 87 panneaux en CLT maintenus par des vis de 30 cm. Ces panneaux massifs conçus pour le projet, d'une épaisseur maximale de 24 cm et d'une longueur maximale de 10 m, constituent à la fois la structure et les parements intérieurs de la maison.

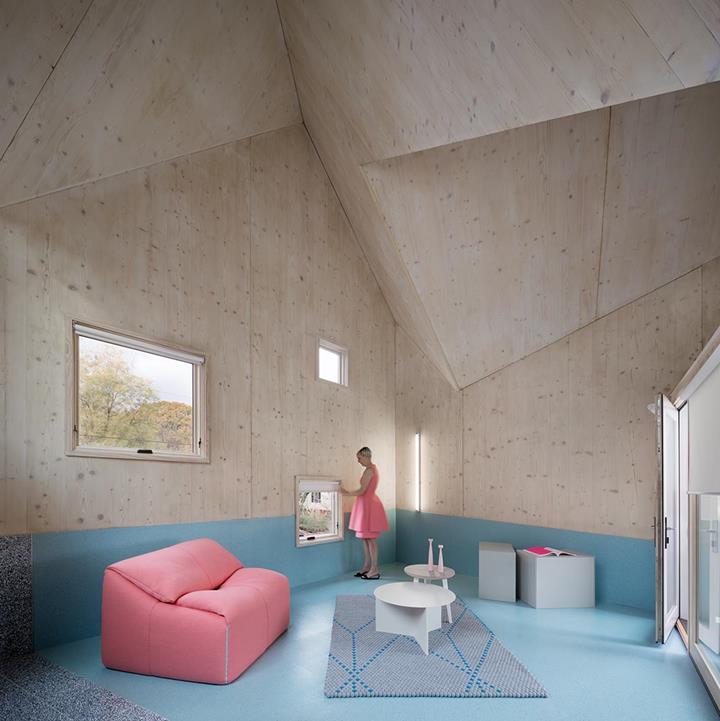

La toiture vient créer six pignons. Jennifer Bonner a élaboré le plan de cette toiture de sorte à orienter l'architecture globale du bâtiment, dans une tentative de remaniement d'anciens paradigmes spatiaux tels que le plan libre défini par Le Corbusier ou encore le « Raumplan » inventé par Adolf Loos. Le plan de cette toiture guide celui des pièces ainsi que des couloirs et multiplie par deux la hauteur des pièces en alignant les espaces par rapport aux faîtages et aux noues de la toiture. Le plan au sol est donc issu de celui de la toiture.

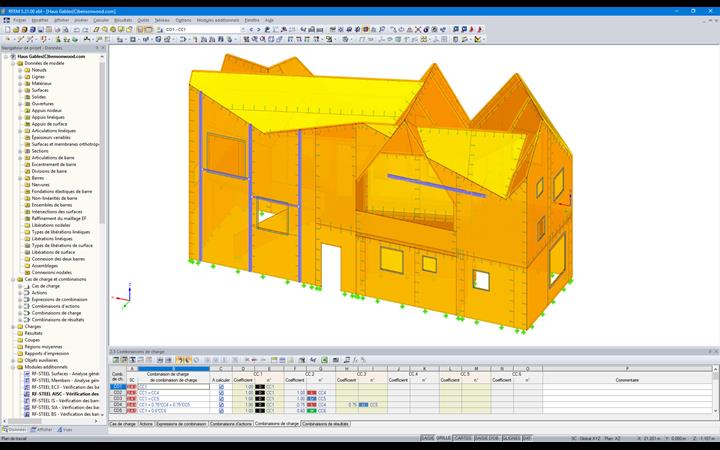

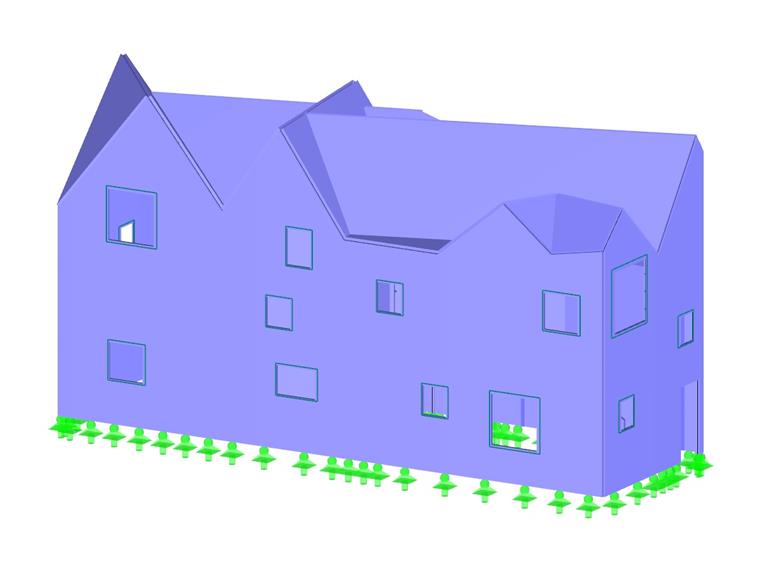

Deux clients de Dlubal Software ont travaillé sur le projet Haus Gables : Bensonwood et Fire Tower Engineering. Bensonwood a d'abord créé un fichier DXF à l'aide de son propre modèle de CAO destiné à la construction bois en s'appuyant sur le modèle surfacique. Fire Tower Engineering a ensuite appliqué les charges au modèle et effectué une analyse approfondie.

Ces deux entreprises ont collaboré pour collecter des informations à partir du modèle structurel afin que l'ingénieur chargé des fondations puisse concevoir la dalle et que l'équipe de Bensonwood prévoie les vis et les assemblages bois adéquats. Des dispositions spécifiques ont dû être prises pour orienter les vis et les surfaces porteuses en fonction des propriétés anisotropes du bois.

Deux aspects essentiels à la réussite de ce projet ont été vérifiés à l'aide du module RF-LAMINATE de RFEM : la résistance et la rigidité du CLT. L'utilisation de ce programme Dlubal s'est avérée décisive, car il a fallu faire appel à un nouveau fabricant de CLT (essences et composition) à mi-chemin de la planification du projet.

Pour en savoir plus sur le projet Haus Gables, consultez cet article de Metropolis.
