Casa singular Haus Gables en Atlanta, Estados Unidos
Proyecto de cliente
![[EN] CP 001135 | Haus Gables in Atlanta, GA USA](/-/media/Images/netgenium/thumbnails/3/0/5/9/0/3059049/3059049.png?la=es&mw=578&mlid=C3C0D035188640AA9698C656D9581B9E&hash=6CA7C6E4B26CEA9C3D015D076C705096F31AF94B)
Haus Gables, un nuevo proyecto residencial diseñado y desarrollado por la diseñadora arquitectónica Jennifer Bonner, directora de MALL, ha sido construido recientemente en el barrio de Old Fourth Ward de Atlanta, Georgia.
| Diseño |
Jennifer Bonner de MALL, Estados Unidos jenniferbonner.com |
| Análisis estructural |
Bensonwood, Estados Unidos bensonwood.com Fire Tower, Estados Unidos ftet.com AKT II, Reino Unido akt-uk.com PEC Structural Engineering, Estados Unidos pecstructural.com |
Modelo

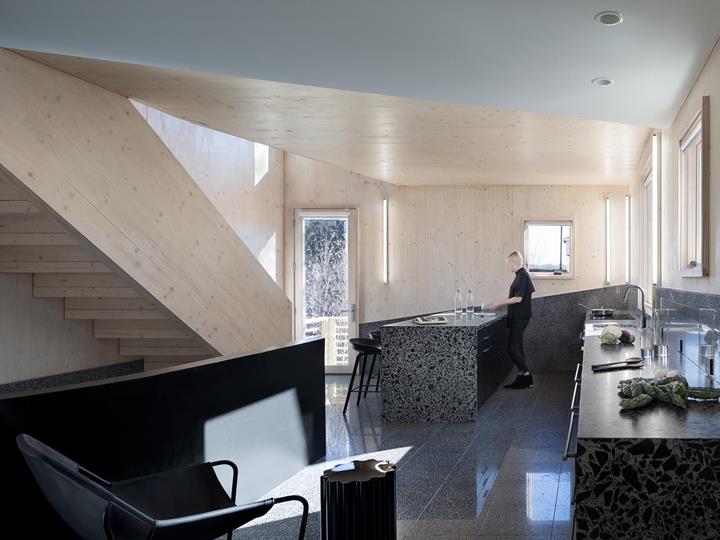

La casa de 204 m 2 es una de las dos únicas residencias de madera contralaminada (CLT) en Estados Unidos, un material de madera duradero producido al pegar capas de madera que se alternan en la dirección.
Detalles del proyecto
Para el borrador de Haus Gables, Bonner se tuvo que preguntar: "¿Qué sucedería si difuminara las líneas entre la arquitectura real y los medios y métodos utilizados para simularla, es decir, entre los planos y modelos?" El proyecto requirió el trabajo de cuatro ingenieros incluyendo especialistas en CLT. Los paneles más pesados pesan 1588 kg, pero todos se llevaron con grúa en su lugar en solo 14 días. La construcción restante duró aproximadamente un año.
Detalles de la estructura

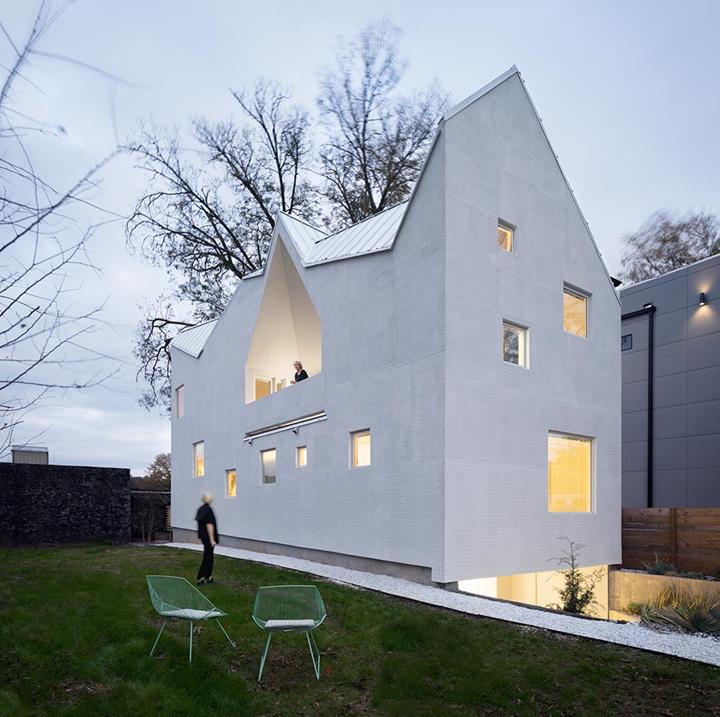

Esta casa unifamiliar adyacente al Atlanta Beltline, un antiguo corredor ferroviario alrededor del centro de Atlanta, es una casa de dos pisos y dos dormitorios ensamblada con 87 paneles de CLT atornillados con pernos de 30 cm. Estos paneles macizos fabricados a medida, de hasta 24 cm de grosor y 10 m de largo, proporcionan tanto la estructura como la superficie interior.

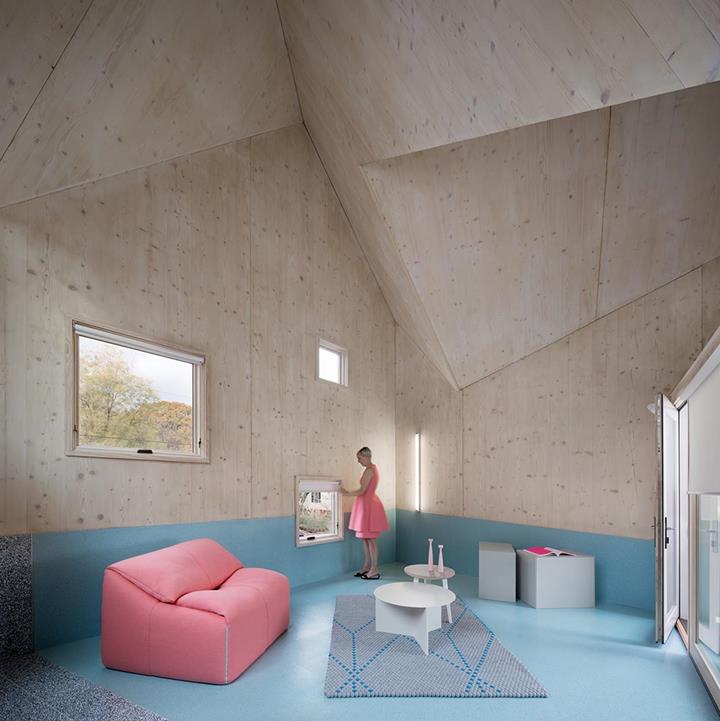

Un grupo de seis cubiertas a dos aguas se combinan para formar una sola cubierta. En un intento por modificar los paradigmas espaciales del pasado, tales como el plan libre de Le Corbusier y el raumplan de Adolf Loos, Bonner ofrece el plano de la cubierta como una forma de organizar la arquitectura. Aquí, el plano de la cubierta establece las habitaciones, las pasarelas y los espacios de doble altura en el interior alineando estos espacios con las cumbreras y valles en el techo. En este caso, el plano del techo determinó la distribución de las habitaciones.

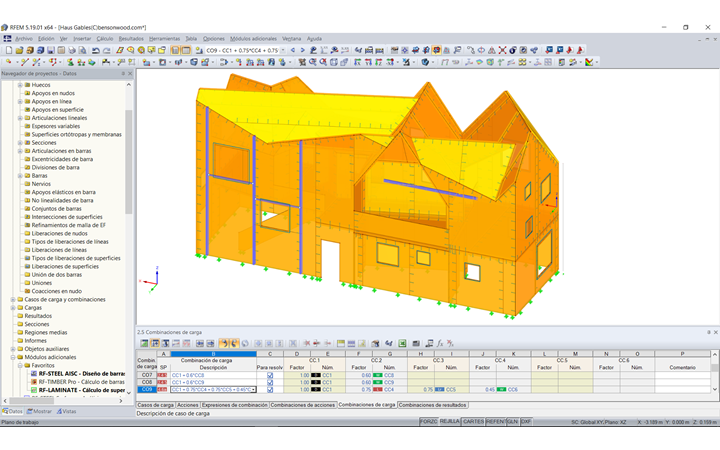

Dos valiosos clientes de Dlubal Software participaron en el diseño de Haus Gables: Bensonwood y Fire Tower Engineering. Bensonwood creó primero un modelo de superficies basado en un archivo DXF utilizando su modelo específico de fabricación en CAD. Fire Tower tomó entonces este modelo, le añadió las cargas y le realizó un análisis en profundidad.
Ambas empresas de ingeniería trabajaron juntas para recopilar información del modelo estructural para que el ingeniero de cimentaciones pudiera diseñar el podio y para que Bensonwood detallara las conexiones de pernos y de madera. Se tuvo una especial consideración para orientar los pernos y las superficies de apoyo relacionadas con las propiedades anisótropas de la madera.
Utilizando el módulo adicional RF-LAMINATE dentro de RFEM, se verificaron las capacidades y la rigidez de la madera contralaminada (CLT), lo cual fue fundamental para el éxito del proyecto. La utilización del programa fue especialmente útil ya que el fabricante de CLT (species and layup) tuvo que cambiar el tipo de madera y la laminación a mitad del proceso de planificación.
Lea más en Metropolis.
