正交胶合木建筑

该^别墅占地 2200 平方米，采用正交胶合木结构，为美国第二座此类木结构建筑。 该材料是由交叉的木材层板胶合而成。

项目说明

在对 Haus Gables 进行模拟后，Bonner 提出了以下问题： “如果你模糊了真实建筑与模拟真实建筑的介质和方法，即图纸和模型之间的界限，该怎么办？”该项目共有 4 名工程师共同参与，其中包括正交胶合木 (CLT) 专家。 最重的面板重达 3500 lb，但仅用了 14 天吊车吊装就位。 剩余的施工过程大约需要一年时间。

结构细节

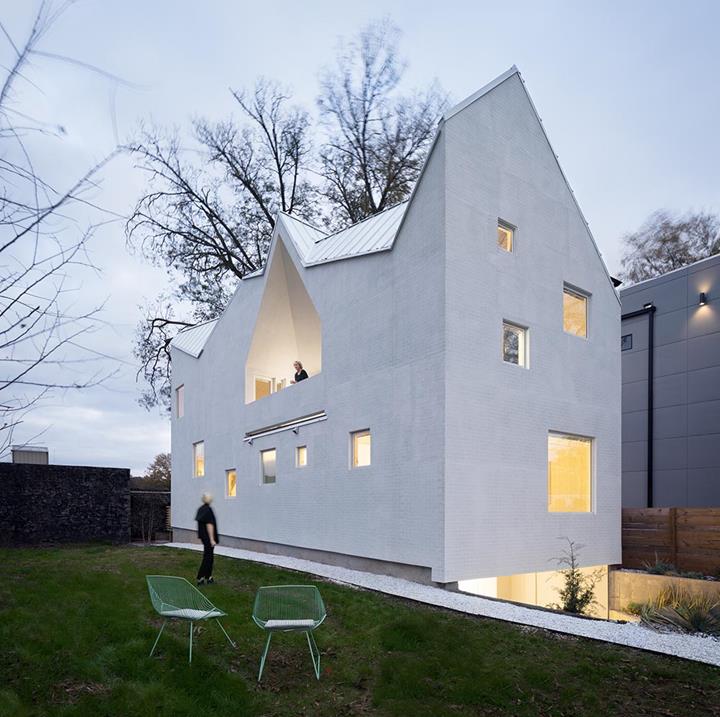

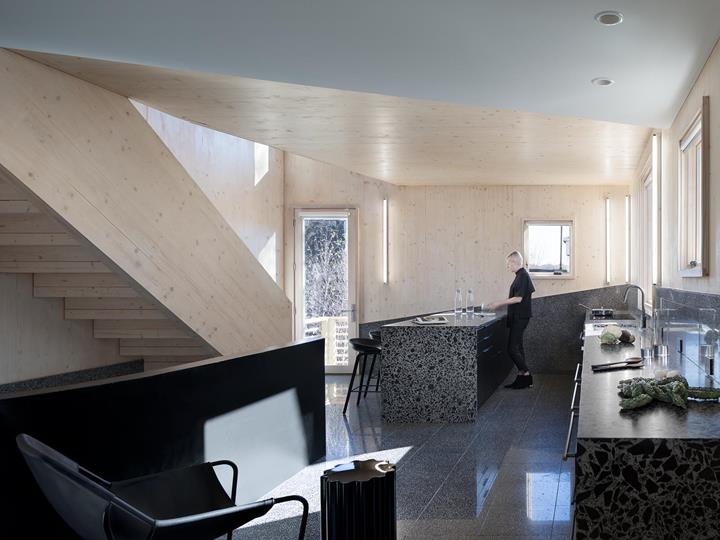

这座独立屋毗邻亚特兰大 Beltline，这里的前铁路走廊过去是亚特兰大市中心的铁路走廊，是一栋两层两居室的房屋，由 87 块正交胶合木板（CLT）用 12 英寸螺钉连接在一起。 这些厚达 9.5 英寸，长达 35 米的厚壁板用于铣削，用于结构和室内装饰。

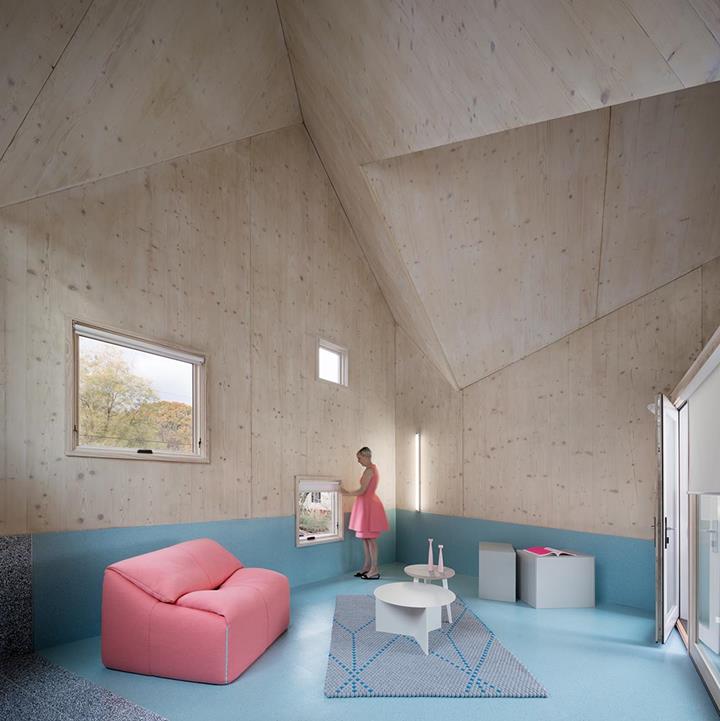

屋顶群中的六个山坡屋顶组合在一起形成一个屋顶。 为了尝试改造过去的空间范式，例如 Le Corbusier 的自由平面和 Adolf Loos 的屋面平面，Bonner 提出了屋顶平面作为组织建筑的一种方式。 在屋顶平面图中，房间、T 形步道和双层挑高的空间与屋面的屋脊和谷底对齐。 此时平面图将根据屋顶结构自动生成。

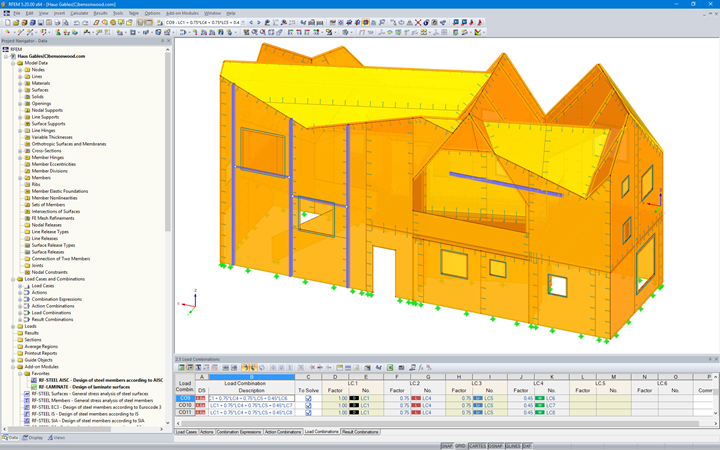

Dlubal 软件公司的两个重要客户参与了 Haus Gables 的设计： Bensonwood and Fire Tower Engineering。 Bensonwood 公司首先使用他们的木材预制 CAD 模型创建了一个基于 DXF 文件的面模型。 Fire Tower 然后采用该模型，添加荷载，并进行了深入的分析。

两家工程公司共同合作，从结构模型中获取信息，以便基础工程师设计裙楼，以及帮助 Bensonwood 进行螺钉和其他木结构连接的详细设计。 在确定木材的各向异性特性后，需要特别考虑螺钉和支承面的方向。

使用 RFEM 中的 RF-LAMINATE 模块检查了正交胶合木的承载力和刚度，这是该项目成功的关键。 当正交胶合木(CLT)制造商在设计过程中中途改变设计时，尤其如此。

在这里了解更多信息。
