Edificio in legno lamellare incrociato

La casa 204 m ² è una delle due sole residenze del paese in legno a strati incrociati (Xlam), un materiale in legno resistente prodotto incollando insieme strati di legno che si alternano nella direzione.

Dettagli sul progetto

La stimolazione di Haus Gables aveva chiesto a Bonner: "Cosa succede quando rimuoviamo il confine tra l'architettura reale e le risorse di progettazione, come disegni e modelli?" Il progetto ha richiesto il lavoro di quattro ingegneri tra cui specialisti in legno a strati incrociati (Xlam). I pannelli più pesanti pesano 1588 kg, ma tutti sono stati posizionati in soli 14 giorni. La costruzione rimanente ha richiesto circa un anno.

Dettagli della struttura

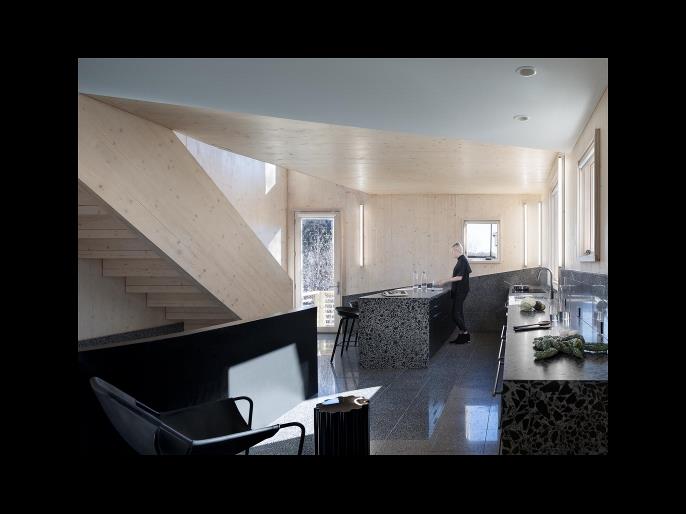

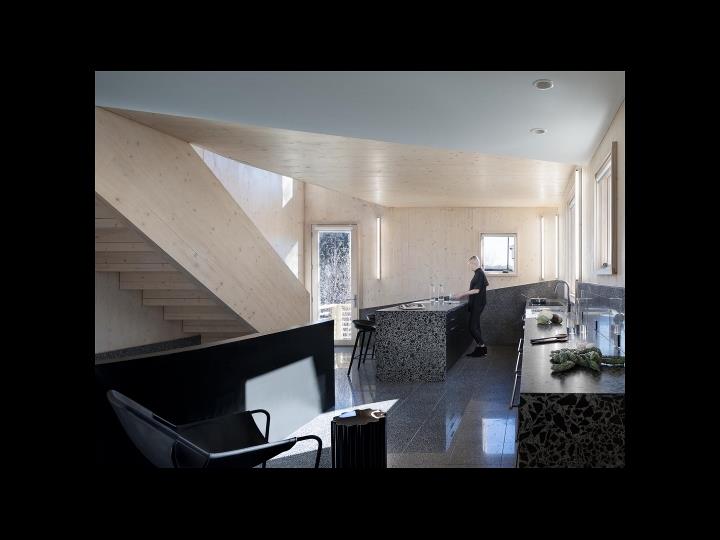

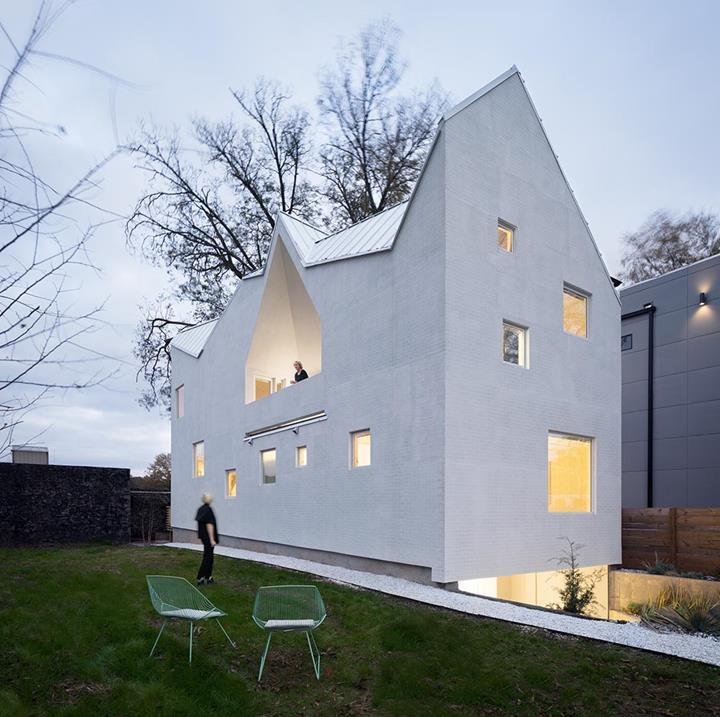

Questa casa familiare vicino all'Atlantic Beltline, un ex corridoio ferroviario attorno al nucleo di Atlanta, è una casa a due piani con due camere da letto, assemblata da 87 pannelli in legno lamellare incrociato (XLAM) imbullonati con viti da 30 cm. Questi pannelli in legno massiccio prodotti su misura, fino a 24 cm di spessore e 10 m di lunghezza, fungono sia da struttura portante che da rifinitura interna.

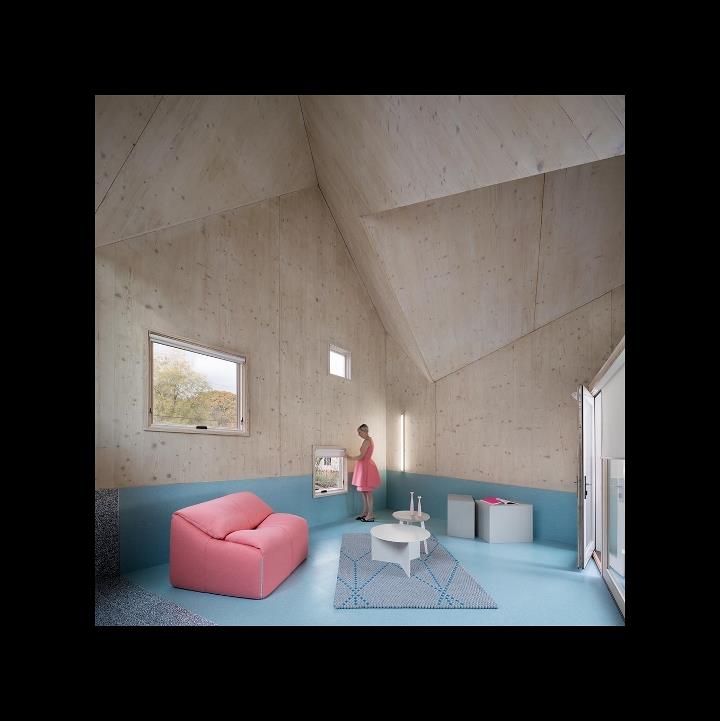

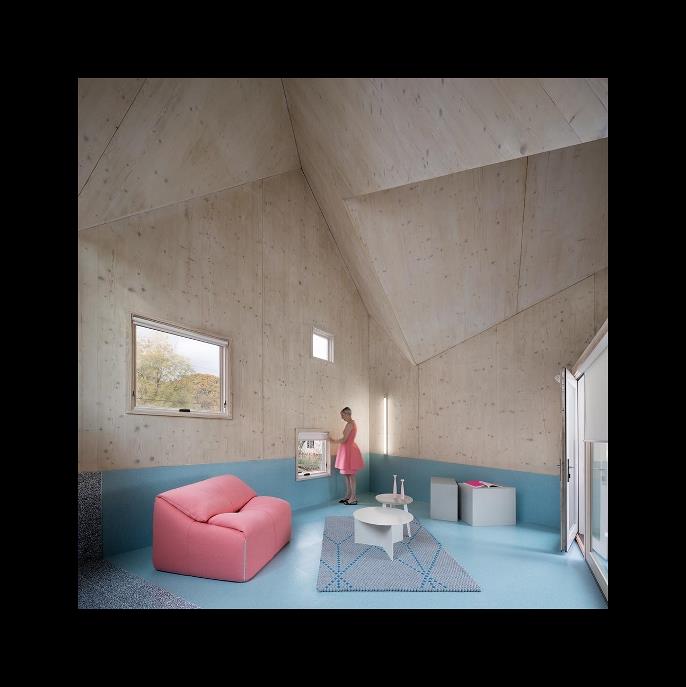

Un gruppo di sei tetti a due falde si uniscono per formare un unico tetto. Nel tentativo di rielaborare i paradigmi spaziali del passato, come pianta libera di Le Corbusier e il piano di lavoro di Adolf Loos, Bonner offre il piano del tetto come un modo per organizzare l'architettura. Qui, il piano del tetto stabilisce stanze, passerelle e spazi a doppia altezza all'interno allineando questi spazi a creste e valli nella copertura soprastante. In questa casa la pianta terra è derivato dalla forma del tetto.

Due dei preziosi clienti di Dlubal Software sono stati coinvolti nella progettazione di Haus Gables: Bensonwood e Fire Tower Engineering. Per prima cosa, Bensonwood ha creato un modello di superficie basato su file DXF utilizzando il suo modello CAD di fabbricazione specifica per legno. La Fire Tower ha quindi utilizzato questo modello, aggiunto i carichi ed eseguito un'analisi approfondita.

Entrambe le società di ingegneria hanno lavorato insieme per raccogliere informazioni dal modello strutturale per l'ingegnere delle fondazioni per progettare il podio e Bensonwood per il dettaglio della vite e di altri collegamenti in legno. Una considerazione speciale è stata necessaria per orientare le viti e le superfici dei cuscinetti rispetto alle proprietà anisotropiche del legno.

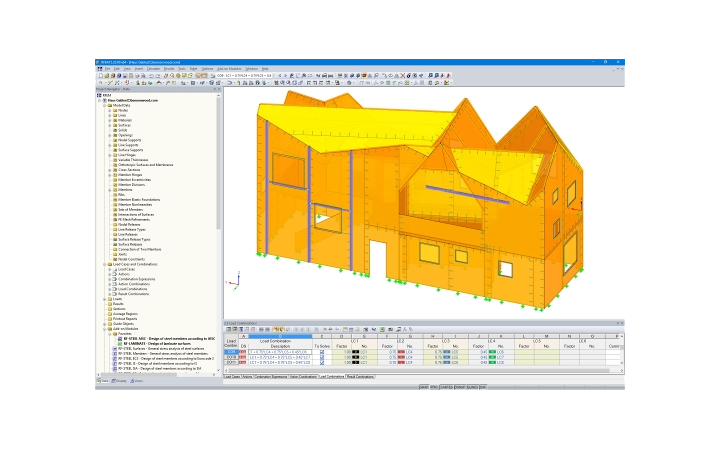

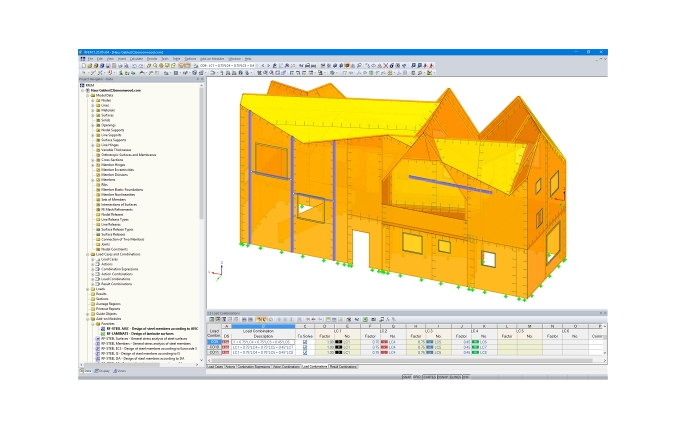

Utilizzando il modulo RF-LAMINATE all'interno di RFEM, sono state verificate le capacità e le rigidità dei pannelli Xlam che sono state fondamentali per il successo del progetto. Ciò è particolarmente vero quando il produttore del pannelli Xlam (specie e lay-up) è cambiato a metà del processo di progettazione.
