Haus Gables em Atlanta, EUA

Projeto de cliente da Dlubal

Design Jennifer Bonner da MALL, EUA
jenniferbonner.com
Cálculo da estrutura Bensonwood, EUA
bensonwood.com

Fire Tower, EUA
ftet.com

AKT II, Reino Unido
akt-uk.com

PEC Structural Engineering, EUA
pecstructural.com

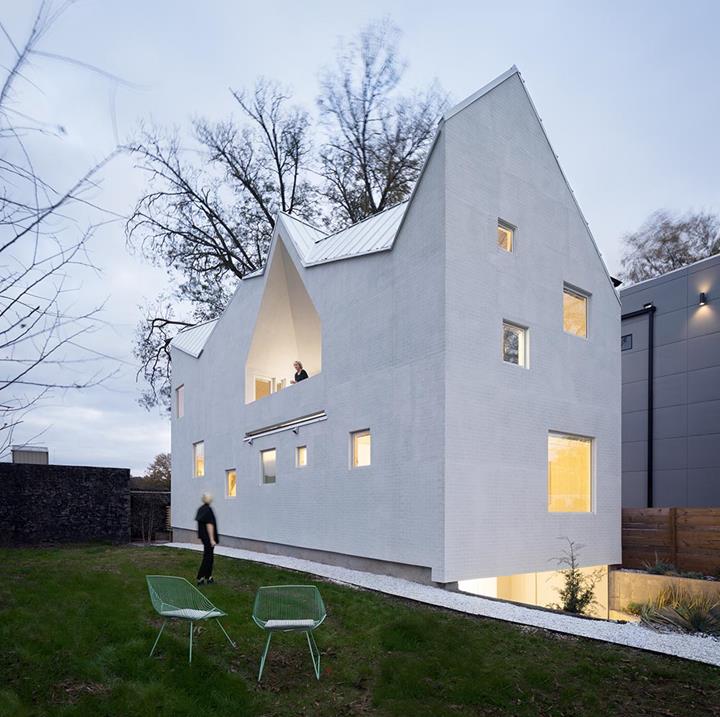

O Haus Gables, um novo projeto residencial desenhado e desenvolvido pela arquiteta Jennifer Bonner, diretora da MALL, foi recentemente concluído na freguesia de Old Fourth Ward em Atlanta, no estado norte-americano da Geórgia.

A vivenda com 204 m2 de área é uma de apenas duas residências deste tipo nos EUA feitas a partir de madeira laminada cruzada (CLT),

Este material é muito resistente e é constituído por camadas de madeira coladas alternadas na direção.

Detalhes do projeto

Ao esboçar o projeto Haus Gables, Jennifer Bronner teve a seguinte dúvida: "O que aconteceria se se ofuscasse os limites entre a arquitetura real e os meios e métodos utilizados para a simular, nomeadamente os desenhos e os modelos?" No projeto estiveram envolvidos quatro engenheiros, entre eles também especialistas na construção em madeira laminada cruzada. Os painéis maiores têm um peso de 1588 kg e foram colocados nas respetivas posições em apenas 14 dias com ajuda de uma grua. A construção da restante estrutura durou depois aproximadamente um ano.

Detalhes da estrutura

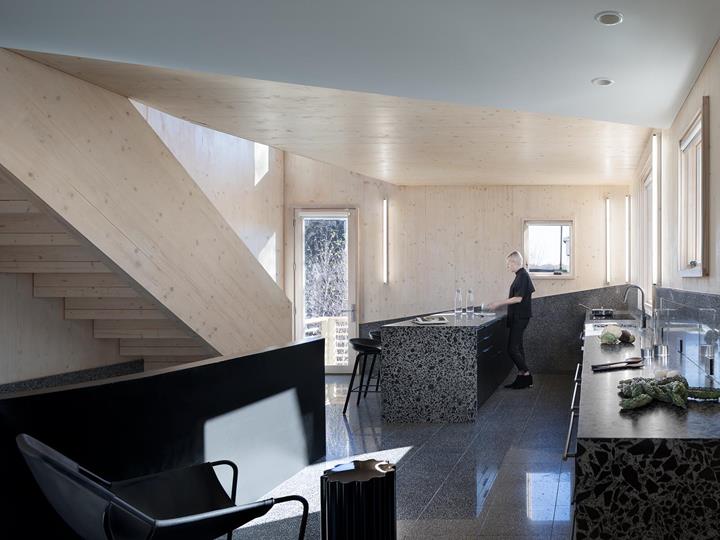

A casa unifamilar adjacente à Atlanta Beltline, um antigo corredor ferroviário em torno do centro de Atlanta, é constituída por dois pisos, dois quartos de dormir e foi feita a partir de 87 painéis de madeira laminada cruzada unidos entre si mediante parafusos com ca. de 30 cm de comprimento. Os painéis maciços fabricados à medida com até 24 cm de espessura e 10 m de comprimento formam a estrutura portante da casa e servem ao mesmo tempo como superfície interior.

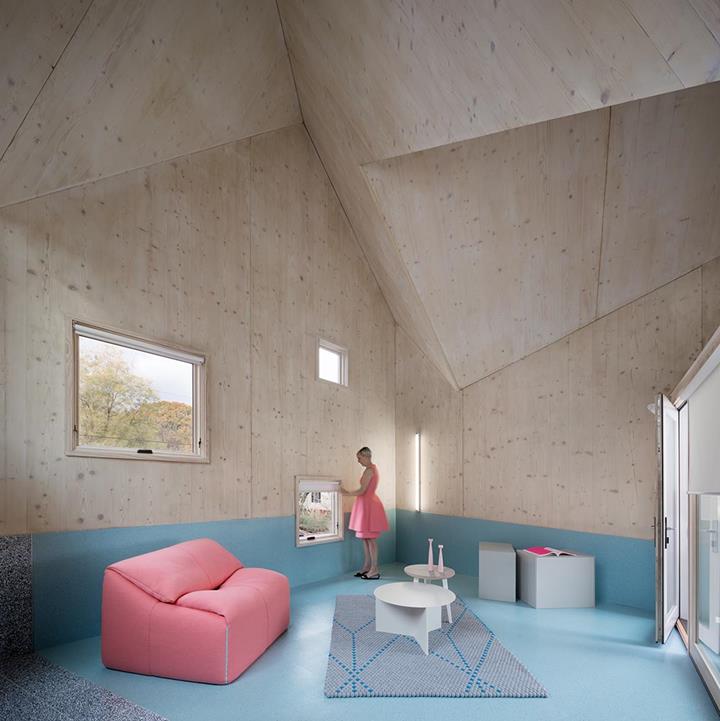

A cobertura é composta por seis coberturas de duas águas. Numa tentativa de modificar os paradigmas espaciais do passado, tais como o plano livre de Corbusier e o plano de espaço (raumplan) de Adolf Loos, Bonner apresenta o plano da cobertura como uma maneira de organizar a arquitetura. As superfícies de cobertura formam através dos coroamentos e dos cantos de cobertura quartos, galerias e espaços com o dobro da altura. Neste caso, a disposição da habitação foi determinada pela forma da cobertura.

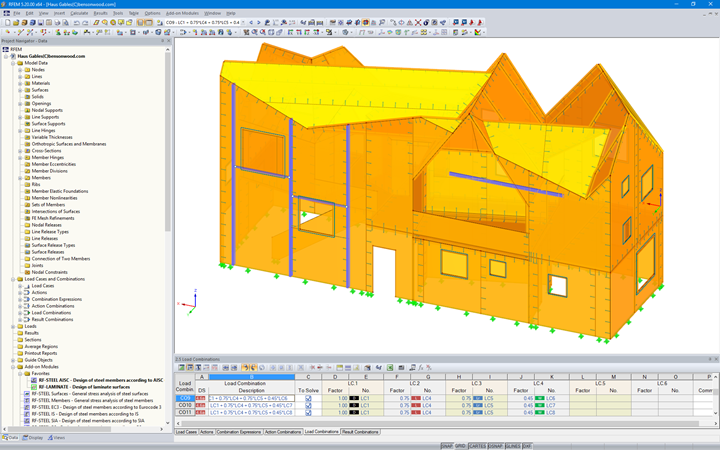

Neste projeto estiveram envolvidos dois estimados clientes Dlubal: a Bensonwood e a Fire Tower Engineering. A Bensonwood criou primeiro o modelo de superfícies num ficheiro DXF, utilizando um modelo de CAD especial para a estrutura em madeira. A Fire Tower pegou depois nesse modelo, acrescentou-lhe cargas e efetuou uma análise detalhada.

Ambos os gabinetes de engenharia trabalharam em conjunto para poder recolher informação sobre o modelo estrutural para o engenheiro reponsável pela geotecnia dimensionar o pódio assim como para a Bensonwood poder desenhar em detalhe as ligações dos parafusos e outras ligações de madeira. Foi necessário ter em especial consideração, que os parafusos e as superfícies de apoio estivessem orientadas em concordância com as propriedades anisotrópicas da madeira.

Com o módulo adicional RF-LAMINATE do RFEM foram verificadas as capacidades de carga e as rigidezes dos materiais de madeira laminada cruzada, algo que foi determinante para o sucesso do projeto. A utilização do programa foi especialmente importante quando o fornecedor da madeira laminada colada alterou o tipo de madeira e laminação em pleno processo de planeamento.

Leia mais sobre o projeto no artigo da revista Metropolis.
