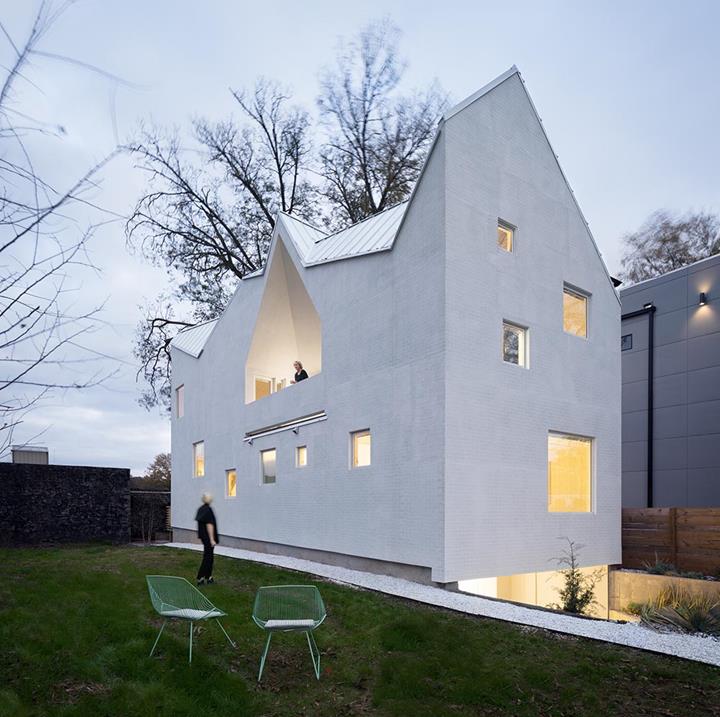

Haus Gables, dom mieszkalny, zbudowany od podstaw według projektu architekt Jennifer Bonner, dyrektor MALL, powstał ostatnio w Old Fourth Ward, dzielnicy Atlanty, Georgia.

Dom o powierzchni 204 m2 jest jednym z dwóch domów w kraju, które zostały wykonane z drewna klejonego krzyżowo (CLT), trwałego materiału powstałego w wyniku sklejenia warstw tarcicy, ułożonych w różnych kierunkach.

Dane projektu

Projektując Haus Gables, Bonner zadała sobie pytanie: „Co się dzieje, gdy zacierasz granice między prawdziwą architekturą a środkami i metodami używanymi do projektowania, takimi jak rysunki i modele?". Opracowanie projektu wymagało pracy czterech inżynierów i specjalistów z branży drewna CLT. Najcięższe płyty ważyły 1588 kg, jednak udało się wszystkie przetransportować dźwigiem na miejsce budowy w zaledwie 14 dni. Pozostałe prace budowlane trwały około roku.

Szczegóły konstrukcji

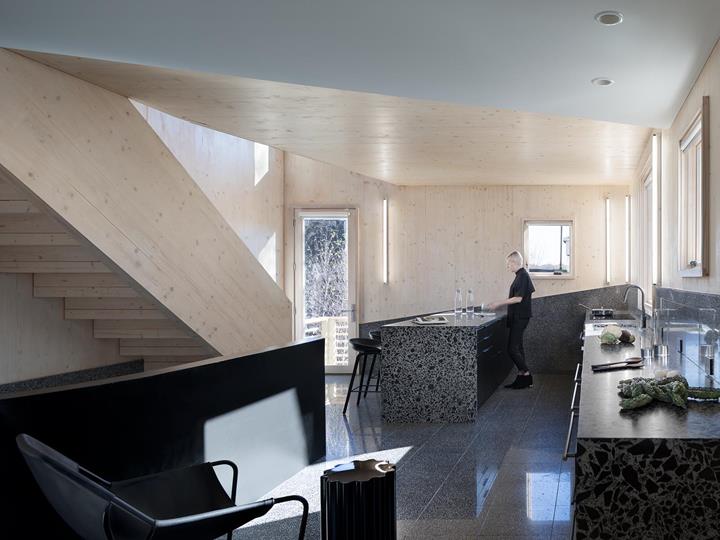

Dom jednorodzinny z dwiema sypialniami położony w sąsiedztwie Atlanta Beltline, dawnego kolejowego korytarza transportowego, biegnącego wokół rdzenia Atlanty, zbudowany został z 87 płyt z drewna klejonego krzyżowo (CLT), skręconych śrubami o długości 30 cm. Potężne płyty, frezowane zgodnie z potrzebami klienta, o grubości dochodzącej do 24 cm oraz długości 10 m, stanowią zarówno główną konstrukcję budynku, jak i jego okładziny wewnętrzne.

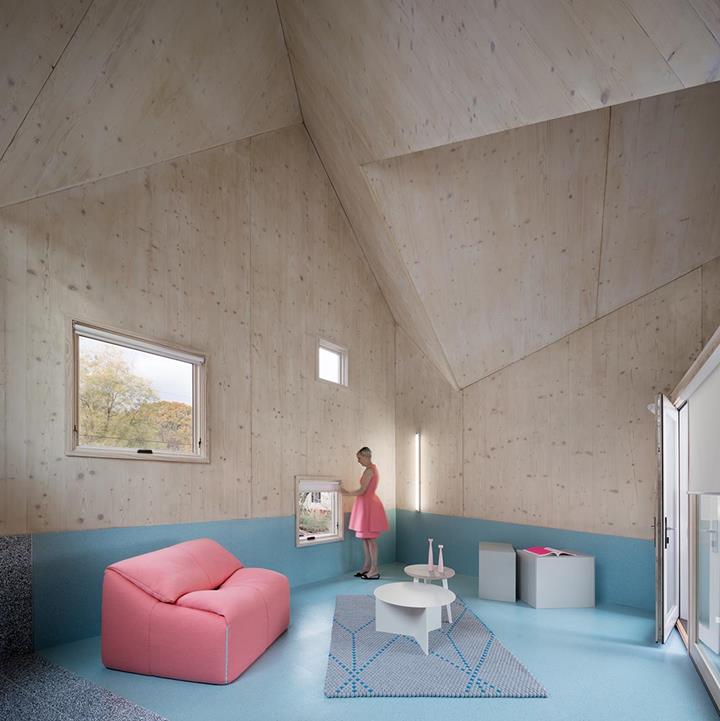

Dach stanowi grupa połączonych ze sobą sześciu dachów dwuspadowych. Swoim projektem Bronner nawiązuje do przestrzennych modeli przeszłości, takich jak wolny plan Le Corbusiera lub przestrzenna koncepcja Adolfa Loosa. Tutaj plan dachu definiuje pomieszczenia, antresole i przestrzenie o podwójnej wysokości we wnętrzu, wpasowując je w zagłębienia w dachu powyżej. W tym przypadku plan kondygnacji wynika z planu dachu.

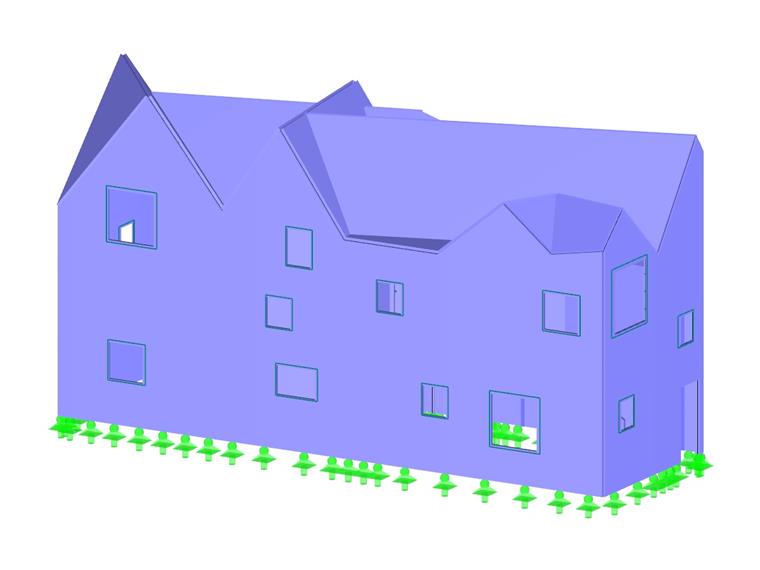

W projekt Haus Gables zaangażowanych było dwóch klientów Dlubal Software: Bensonwood i Fire Tower Engineering. Najpierw firma Bensonwood stworzyła plik DXF w oparciu o model powierzchniowy, korzystając z modelu CAD do drewna. Następnie modelem zajęła się firma Fire Tower, dodając obciążenia i przeprowadzając jego szczegółową analizę.

Obie firmy inżynierskie wspólnie zbierały informacje z modelu konstrukcyjnego, potrzebne konstruktorowi do zaprojektowania półpiętra oraz firmie Bensonwood do szczegółowego rozplanowania połączeń, m. in. z wykorzystaniem śrub. Podczas definiowania kierunku mocowania śrub i powierzchni nośnych, konieczne było uwzględnienie właściwości anizotropowych drewna.

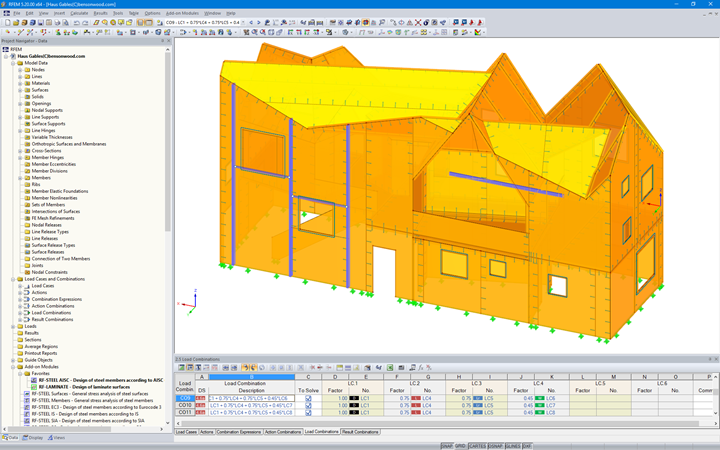

Moduł RF-LAMINATE dla RFEM posłużył do weryfikacji nośności i sztywności płyt CLT, co było istotnym elementem powodzenia tego projektu. Wykorzystanie programu stało się szczególnie ważne, gdy dostawca drewna CLT zmienił rodzaj drewna i laminację w trakcie procesu planowania.
