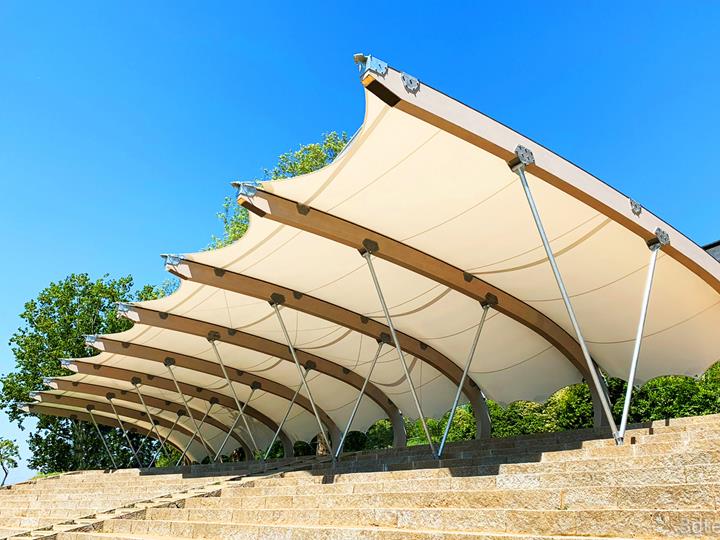

Мембранная конструкция кровли на берегу реки Эльбы в Дрездене, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Каждое лето проходят в Дрездене на берегах реки Эльбы разные кинопоказы и другие культурные мероприятия. В общем там пройдет более 55 фильмовых показов и концертов с участием национальных и зарубежных артистов, которые посетит около 200 000 людей.

Заказчик PAN Veranstaltungslogistik und Kulturgastronomie GmbH
www.dresden.filmnaechte.de
Архитектор KERBL architekten+ingenieure
www.kerbl-architekten.de
Расчет конструкций zapf & co. - Structural Engineering GmbH, Штраусберг
www.zapf-co.de
Производство Karsten Daedler e. K.
www.daedler.de
Планирование и монтаж 3dtex GmbH
www.3dtex.de

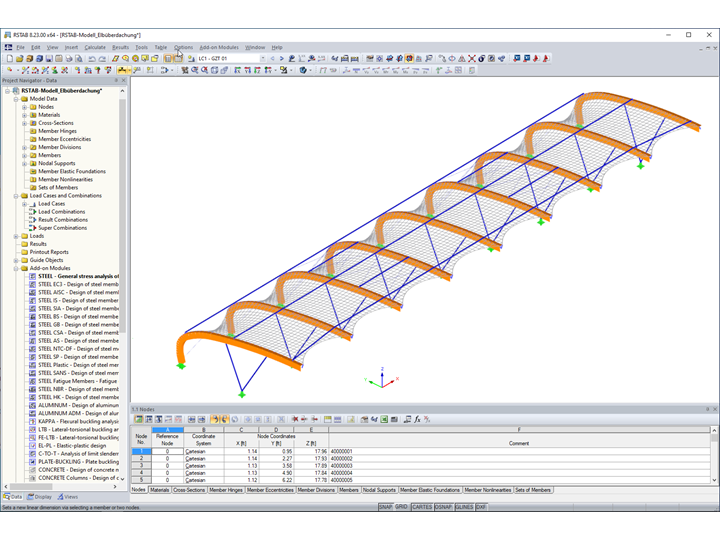

Модель

Мембранная конструкция кровли для этой зоны отдыха была завершена как раз перед началом летнего сезона 2019. Новую конструкцию кровли спроектировала компания 3dtex вместе с архитектором Робертом Керблом (Robert Kerbl), который 20 лет назад проектировал и первую конструкцию кровли. Новая кровля в многом подобна старой. Потребовалось лишь немного увеличить ее размеры, чтобы те соответствовали растущему количеству посетителей. Расчет конструкций затем выполняла штраусбергская компания zapf & co. с помощью программы RSTAB.

Конструкция

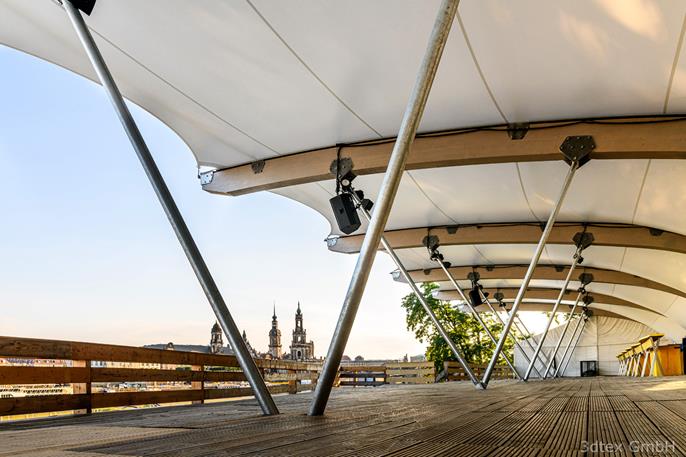

Общая площадь новой мембранной кровли составляет 1 200 м2. Ее основная конструкция затем состоит из девяти криволинейных дощато-клееных ферм, расположенных друг от друга на расстоянии 6 м, которые поддерживаются V-образными трубчатыми колоннами из стали.

Также соединительные и растянутые стержни для продольной связи сделаны из стальных труб, а растянутые диагонали из круглых стержней RD 16. Верхние части клееных ламинированных ферм затем покрыты мембраной из ткани.

Расположение проекта

Königsufer
01097 Дрезден
Германия

Ключевые слова

Мембранное покрытие Трибуна Мембранная кровля Тканевая мембрана
