Membranüberdachung am Elbufer Dresden
Kundenprojekt
![[EN] CP 001169 | Membranüberdachung am Elbufer Dresden](http://img.youtube.com/vi/Fgs0CgG8uFc/mqdefault.jpg)
-
01

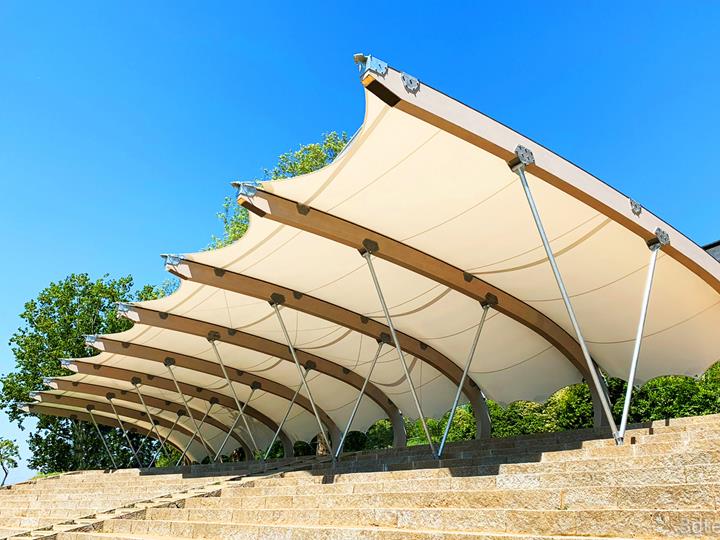

Bild - Membranüberdachung am Elbufer Dresden (© 3dtex GmbH)
-
![V-förmige Stahlrohrstützen und gebogene BSH-Binder der Überdachung (© 3dtex GmbH)]()
01

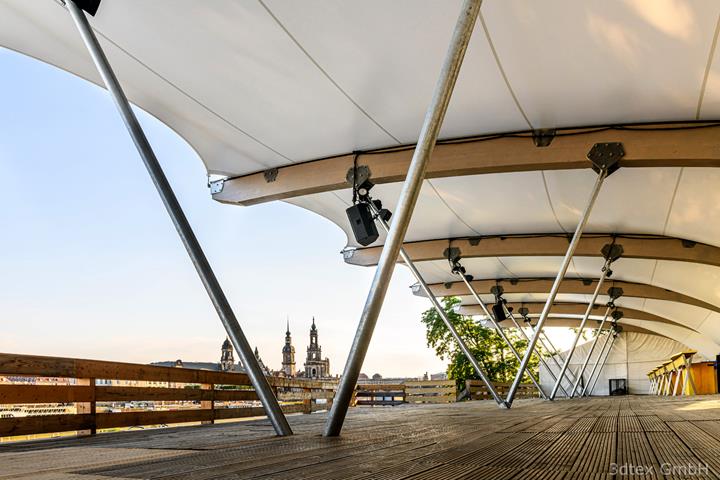

Bild - V-förmige Stahlrohrstützen und gebogene BSH-Binder der Überdachung (© 3dtex GmbH)
-
![© 3dtex GmbH]()
01
Bild - © 3dtex GmbH
-
![Membranüberdachung am Elbufer Dresden]()
01
Bild - Membranüberdachung am Elbufer Dresden
-
![Membranüberdachung]()
01
Bild - Membranüberdachung einer Tribüne aus Brettschichtholz und Stahl | www.zapf-co.de
Jeden Sommer finden die Filmnächte am Elbufer in Dresden statt. Die über 55 Filmveranstaltungen und zahlreichen Konzerte mit nationalen und internationalen Künstlern werden von mehr als 200.000 Gästen besucht.
| Bauherr |
PAN Veranstaltungslogistik und Kulturgastronomie GmbH www.dresden.filmnaechte.de |
| Architekt |
KERBL architekten+ingenieure www.kerbl-architekten.de |
| Tragwerksplanung |
zapf & co. - Structural Engineering GmbH, Strausberg www.zapf-co.de |
| Konfektion |
Karsten Daedler e. K. www.daedler.de |
| Ausführungsplanung & Montageleitung |
3dtex GmbH www.3dtex.de |

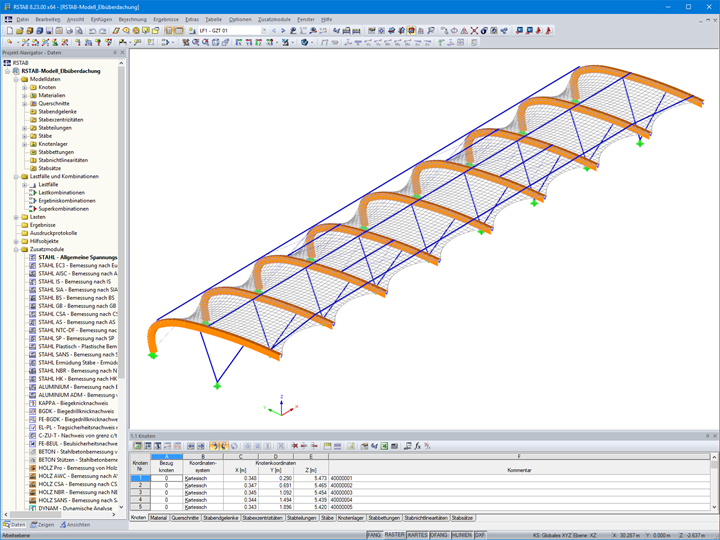

Modell
Rechtzeitig zur Eröffnung der Sommersaison 2019 wurde die neue Membranüberdachung für die Tribüne fertiggestellt. 3dtex und der Architekt Robert Kerbl, der bereits vor 20 Jahren den ersten Entwurf für die bisherige Überdachung realisierte, entwickelten die neue Struktur. Diese ähnelt dem alten Entwurf, wurde jedoch aufgrund der steigenden Besucherzahlen erheblich größer ausgeführt. Die statische Berechnung der Dachkonstruktion erstellte zapf & co. aus Strausberg mit RSTAB.
Konstruktion
Das neue Membrandach hat eine Gesamtfläche von 1 200 qm. Die neun gebogenen Hauptbinder im Abstand von 6 m bestehen aus Brettschichtholz. Sie werden von V-Stützen aus Stahlrohrprofilen unterstützt.Auch die Koppelstäbe und Druckrohre der Längsverbände wurden aus Stahlrohren ausgeführt. Die Zugdiagonalen sind Rundstäbe RD 16. Oberseitig der BSH-Binder ist die Konstruktion mit einer Gewebemembran bespannt.
Projekt-Standort
KönigsuferSchlüsselwörter
Membranüberdachung Tribüne Membrandach Gewebemembran
