Membránové zastřešení na břehu Labe v Drážďanech
Projekt zákazníka
![[EN] CP 001169 | Membranüberdachung am Elbufer Dresden](http://img.youtube.com/vi/czvE_Fu6peY/mqdefault.jpg)
-
01

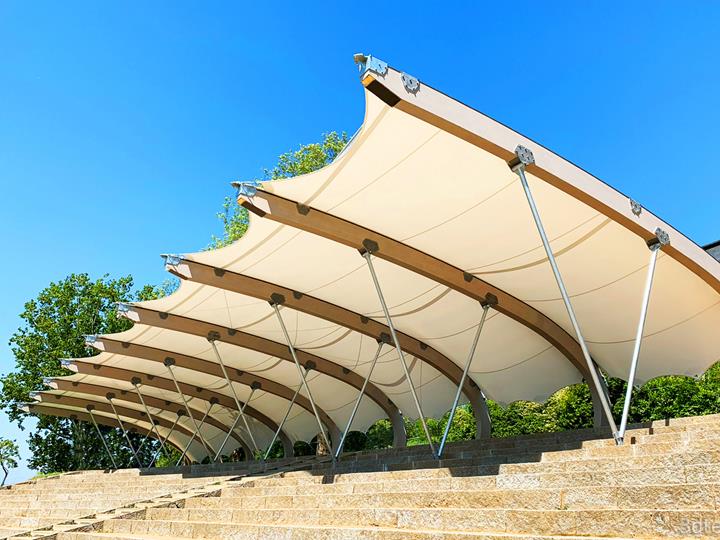

Obrázek - Membránové zastřešení na břehu Labe v Drážďanech (© 3dtex GmbH)
-
01

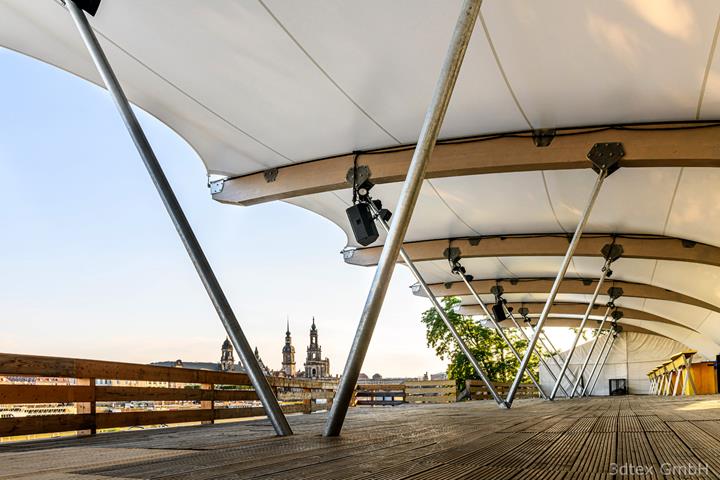

Obrázek - Zastřešení s V-sloupy z ocelových trubek a zakřivené lepené lamelové nosníky (© 3dtex GmbH)
-
01

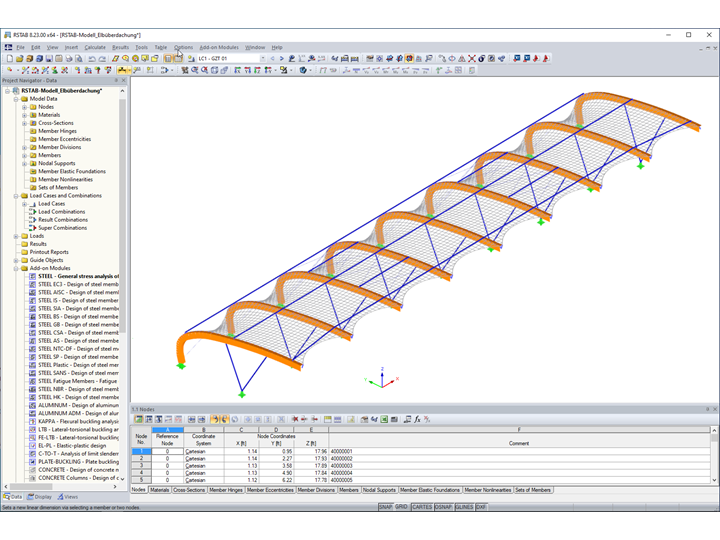

Obrázek - © 3dtex GmbH
-
01
Obrázek - Membránové zastřešení na břehu Labe v Drážďanech
-
01
Obrázek - Membránová zastřešení tribuny z lepeného lamelového dřeva a oceli | www.zapf-co.de
Každé léto se v Drážďanech na břehu Labe konají filmové noci. Více než 55 filmových představení a bezpočet koncertů s národní i mezinárodní účastí navštíví přes 200 000 diváků.
| Investor |
PAN Veranstaltungslogistik und Kulturgastronomie GmbH www.dresden.filmnaechte.de |
| Architektonický návrh |
KERBL architekten+ingenieure www.kerbl-architekten.de |
| Statický výpočet |
zapf & co. - Structural Engineering GmbH, Strausberg www.zapf-co.de |
| Výroba membrány |
Karsten Daedler e. K. www.daedler.de |
| Plán realizace & řízení montáže |
3dtex GmbH www.3dtex.de |
Model
Právě včas na zahájení letní sezony 2019 bylo dokončeno nové membránové zastřešení tribuny. Novou konstrukci navrhli společnost 3dtex a architekt Robert Kerbl, který již před 20 lety vytvořil první návrh dosavadní střechy. Nové zastřešení se podobá původnímu návrhu, je ovšem podstatně větší vzhledem k rostoucímu počtu diváků. Statické výpočty střešní konstrukce provedla společnost zapf & co. ze Strausbergu v programu RSTAB.Konstrukce
Nová membránová střecha má celkovou plochu 1 200 m². Devět zakřivených hlavních vazníků umístěných ve vzdálenosti 6 m je vyrobeno z lepeného lamelového dřeva. Jsou podepřeny V-sloupy z ocelových trubkových profilů.Spojovací pruty a tlakové trubky podélného ztužení byly také vyrobeny z ocelových trubek. Tahové diagonály jsou kruhové pruty RD 16. Na horní straně lepených lamelových vazníků je konstrukce zakryta textilní membránou.
Umístění projektu
KönigsuferKlíčová slova
Membránové zastřešení Tribuna Membránová střecha Textilní membrána
