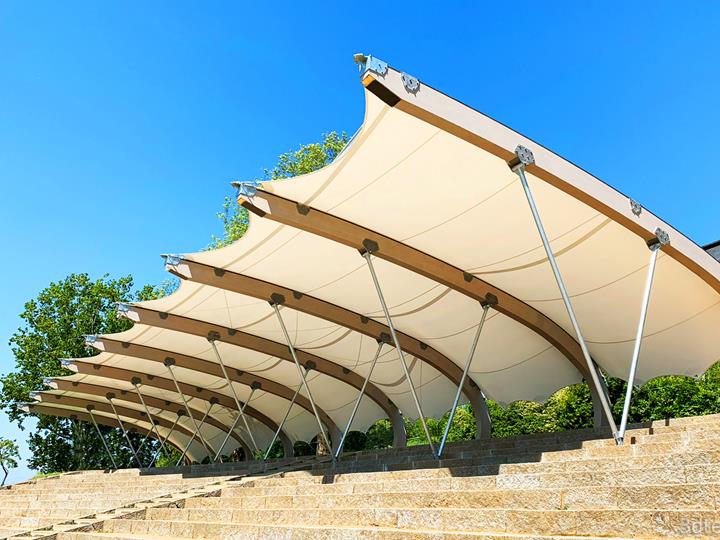

Estructura de cubierta de membrana en las orillas del río Elba en Dresde, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Cada verano se celebran noches de cine y otros eventos a orillas del Elba en Dresde. Los más de 55 eventos de cine y numerosos conciertos con artistas nacionales e internacionales cuentan con más de 200.000 invitados.

Inversor PAN Veranstaltungslogistik und Kulturgastronomie GmbH
www.dresden.filmnaechte.de
Arquitecto KERBL architekten + ingenieure
www.kerbl-architekten.de
Diseño estructural zapf & co. - Structural Engineering GmbH, Strausberg
www.zapf-co.de
Fabricación Karsten Daedler e. K.
www.daedler.de
Planificación y gestión de montaje 3dtex GmbH
www.3dtex.de

Modelo

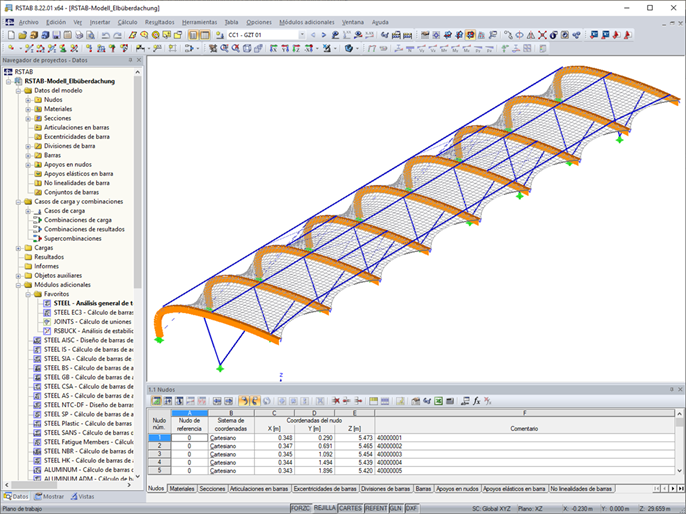

La estructura de la cubierta de membrana para esta zona de asientos se completó antes del inicio de la temporada de verano del año 2019. 3dtex y el arquitecto Robert Kerbl, quienes diseñaron la cubierta anterior hace 20 años, desarrollaron la nueva estructura. Similar al diseño anterior, la cubierta se aumentó considerablemente en tamaño para el aumento del número de visitantes. El análisis de la estructura de la cubierta fue realizado por zapf & co. de Strausberg utilizando RSTAB.

La estructura

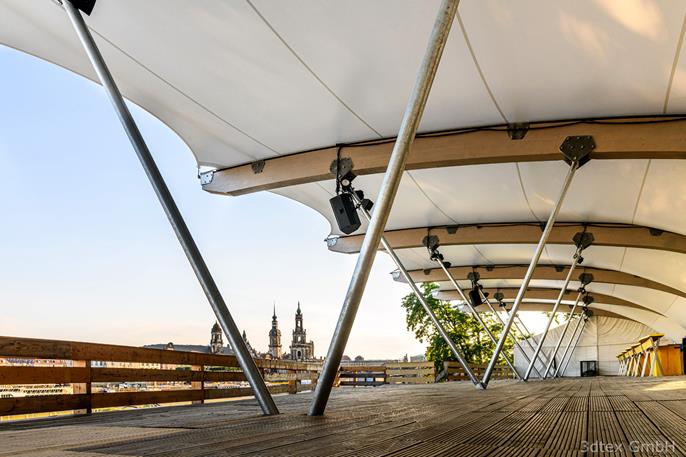

La nueva estructura de cubierta de membrana tiene un área total de 1.200 m². Las nueve cerchas curvas principales separadas a 6 metros en el centro están compuestas de madera laminada encolada. Están apoyadas en pilares de tubos de acero en forma de V.

Las barras de acoplamiento y sometidas a compresión en el arriostramiento longitudinal son también tubos de acero. Las diagonales de tracción son redondos RD 16. La estructura está cubierta con una membrana de tela en el lado superior de la cercha de madera laminada encolada.

Ubicación del proyecto

Königsufer
01097 Dresden
Alemania

Palabras clave

Cubierta de membranas Tribuna Cubierta de membrana Membrana de tela

  • Vistas 3866x
  • Actualizado 29. octubre 2021
