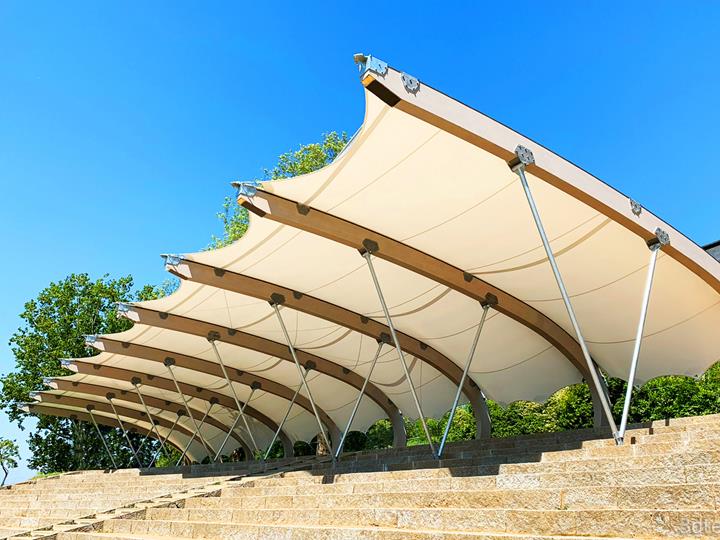

德国德累斯顿易北河畔的膜结构顶棚
客户项目
每年夏天，在德累斯顿易北河畔都会举办电影之夜。 55多个电影活动和众多国内外艺术家的音乐会吸引了超过20万人次。
| 投资者 |
PAN Veranstaltungslogistik und Kulturgastronomie GmbH www.dresden.filmnaechte.de |
| 建筑设计 |
KERBL architekten+ingenieure www.kerbl-architekten.de |
| 结构设计 |
zapf＆co。 -Structural Engineering GmbH，Strausberg www.zapf-co.de |
| 制造商 |
Karsten Daedler e. K. www.daedler.de |
| 施工安装 |
3dtex GmbH www.3dtex.de |

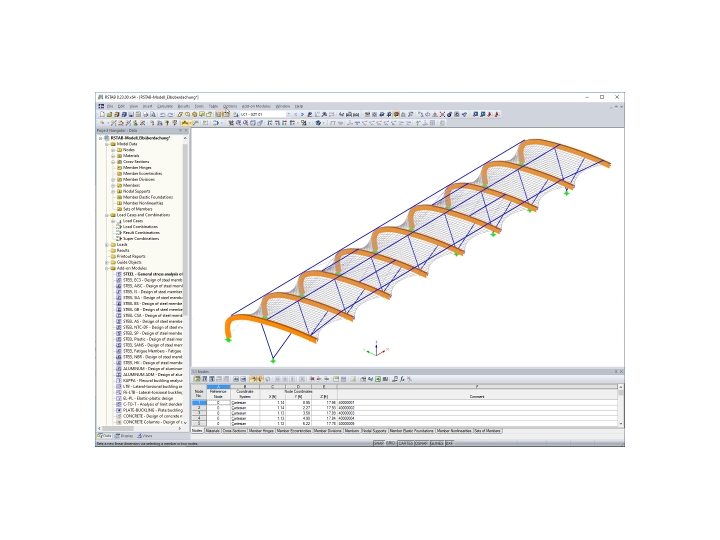

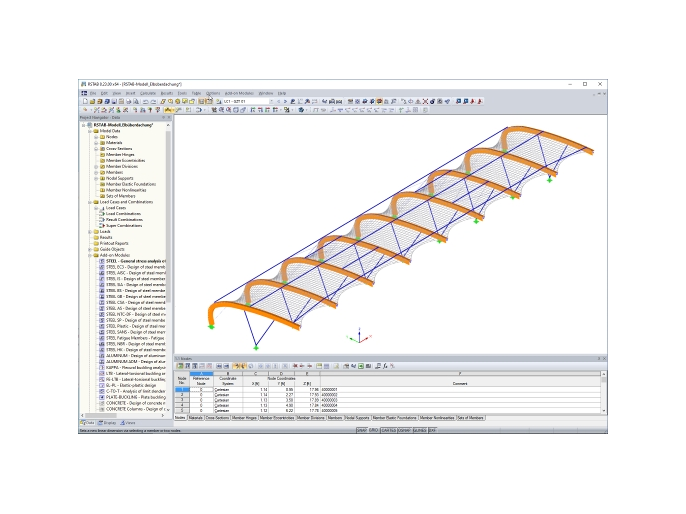

模型
新建的看台张拉膜顶棚在 2019 年夏季活动举办之前及时完工。 3dtex 公司和 20 年前设计屋顶的建筑师 Robert Kerbl 共同设计了这个新结构。 与以前的设计相似，由于增加了参观人数，顶棚的尺寸随之加大。 结构分析是由 zapf & co 公司 使用 RSTAB 完成的。框架结构

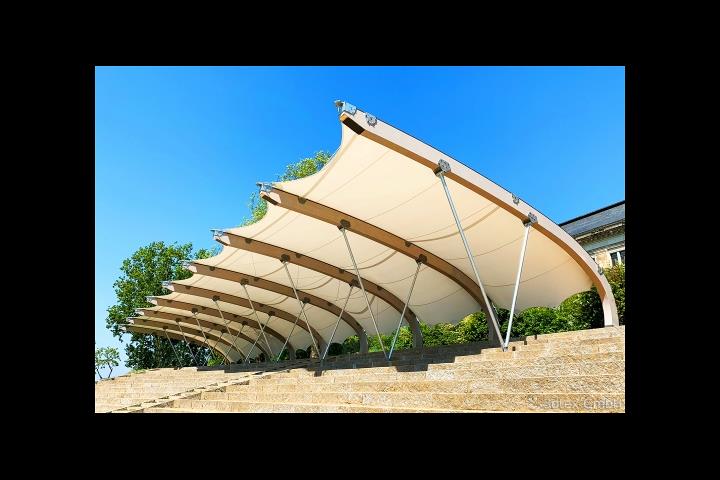

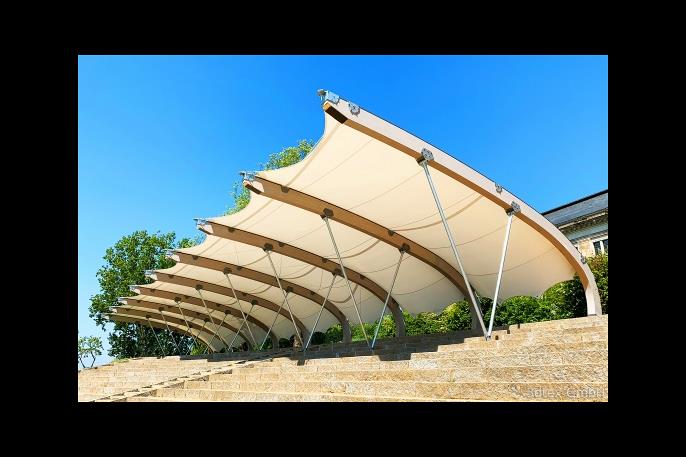

新建张拉膜顶棚总面积为 1200 平方米。 间距为 6 米的新建主梁为层板胶合木梁， 由 V 形钢管柱支撑。用于纵向支撑的连接和受压构件也是钢管。 该受拉索为RD 16圆截面。 层板胶合木梁上面覆盖织物膜。
项目位置
Königsufer01097德累斯顿
Germany
关键词
Membrane roof structure 看台 张拉膜屋面 织物膜
