Membranowa konstrukcja zadaszenia na brzegu Łaby w Dreźnie, Niemcy
Projekt klienta
![[EN] CP 001169 | Membranüberdachung am Elbufer Dresden](http://img.youtube.com/vi/T2G27mYNRy8/mqdefault.jpg)
-
01

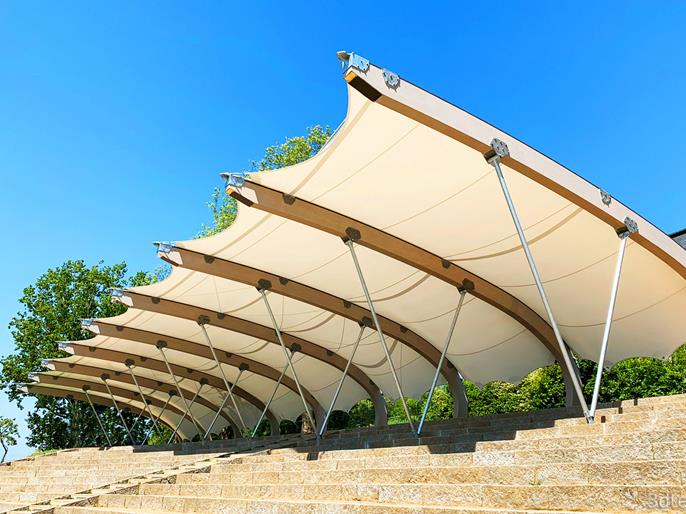

Obraz - Membranowa konstrukcja dachu na brzegu Łaby w Dreźnie (© 3dtex GmbH)
-
01

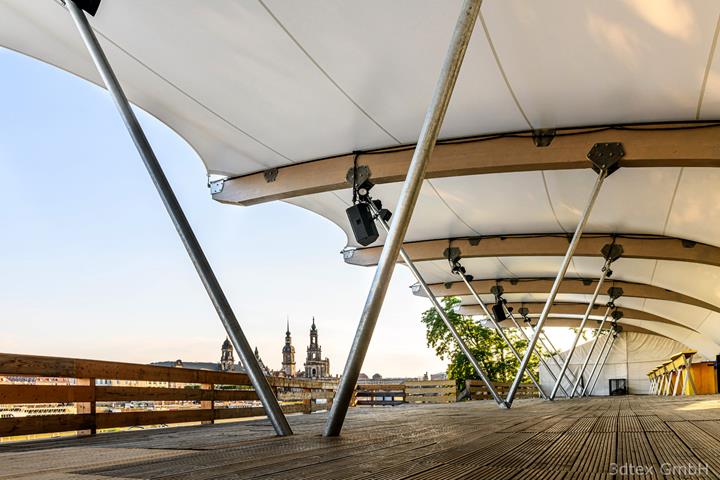

Obraz - Słupy w kształcie litery V, podtrzymujące zakrzywione dachowe belki z drewna klejonego warstwowo (© 3dtex GmbH)
-
01
Obraz - © 3dtex GmbH
-
01
Obraz - Membranowa konstrukcja zadaszenia na brzegu Łaby w Dreźnie, Niemcy
-
01
Obraz - Membranowe zadaszenie trybuny wykonane z drewna klejonego warstwowo i stali | www.zapf-co.de
-
02
Obraz - Słupy w kształcie litery V, podtrzymujące zakrzywione dachowe belki z drewna klejonego warstwowo (© 3dtex GmbH)
-
02
Obraz - Membranowa konstrukcja dachu na brzegu Łaby w Dreźnie (© 3dtex GmbH)
-
02
Obraz - © 3dtex GmbH
-
02
Obraz - Membranowa konstrukcja zadaszenia na brzegu Łaby w Dreźnie, Niemcy
-
03
Obraz - © 3dtex GmbH
-
03
Obraz - Membranowa konstrukcja dachu na brzegu Łaby w Dreźnie (© 3dtex GmbH)
-
03
Obraz - Słupy w kształcie litery V, podtrzymujące zakrzywione dachowe belki z drewna klejonego warstwowo (© 3dtex GmbH)
-
03
Obraz - Membranowa konstrukcja zadaszenia na brzegu Łaby w Dreźnie, Niemcy
Każdego lata, nad brzegiem Łaby w Dreźnie, odbywają się wieczory filmowe i inne wydarzenia. W ponad 55 wydarzeniach filmowych i licznych koncertach z udziałem artystów krajowych i zagranicznych uczestniczyło ponad 200 000 gości.
| Klient |
PAN Veranstaltungslogistik und Kulturgastronomie GmbH www.dresden.filmnaechte.de |
| Architekt |
KERBL architekten + ingenieure www.kerbl-architekten.de |
| Obliczenia konstrukcyjne |
zapf & co. - Inżynieria konstrukcyjna GmbH, Strausberg www.zapf-co.de |
| Produkcja |
Karsten Daedler e. K. www.daedler.de |
| Zarządzanie planowaniem i montażem |
3dtex GmbH www.3dtex.de |
Model

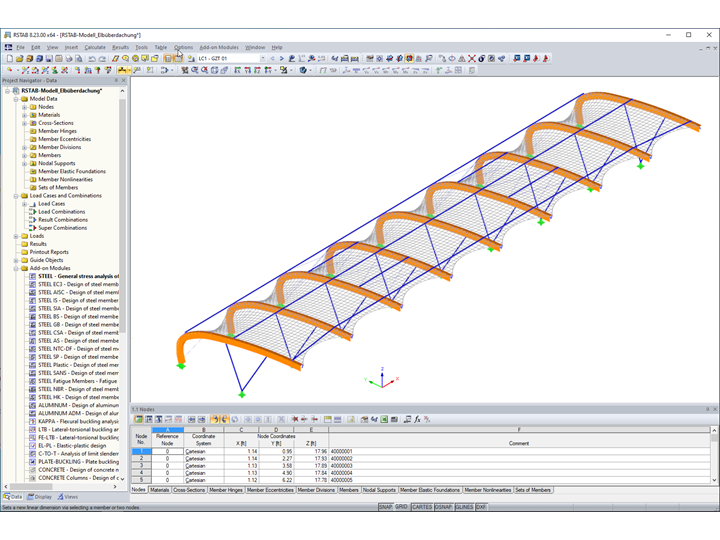

Membranowa konstrukcja zadaszenia dla tej części wypoczynkowej została ukończona przed rozpoczęciem sezonu letniego 2019. Firma 3dtex wraz z architektem Robertem Kerblem, który zaprojektował poprzedni dach 20 lat temu, opracowali nową konstrukcję. Podobnie jak w poprzednim projekcie, zadaszenie zostało znacznie powiększone ze względu na większą liczbę odwiedzających. Analiza statyczno-wytrzymałościowa została przeprowadzona w programie RSTAB przez firmę zapf & co. z Strausberg.schemat statyczny
Nowa konstrukcja dachu ma powierzchnię 1200 m². Dziewięć zakrzywionych kratownic tworzących układy główne, rozmieszczone jest w odległości 6 m od środka, i wykonane z drewna klejonego warstwowo. Są one podparte na stalowych słupach w kształcie litery V.Elementami łączącymi i stężającymi układy główne są rury stalowe. Kable naprężające mają okrągłe przekroje RD 16. Konstrukcja pokryta jest membraną z tkaniny technicznej w górnej części klejonej konstrukcji drewnianej.
Lokalizacja projektu
KönigsuferSłowa kluczowe
Zadaszenie membranowe Trybuna dach membranowy Membrana z tkaniny
