Struttura della copertura a membrana sulle rive dell'Elba a Dresda, Germania
Progetto cliente
![[EN] CP 001169 | Membranüberdachung am Elbufer Dresden](http://img.youtube.com/vi/3P7N_ayJ1vg/mqdefault.jpg)
-
01

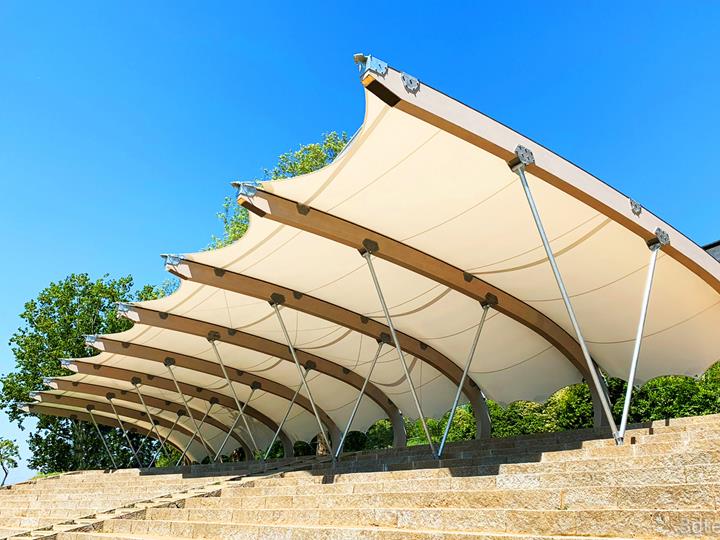

Immagine - Struttura della copertura a membrana sulla rive dell'Elba a Dresda (© 3dtex GmbH)
-
01

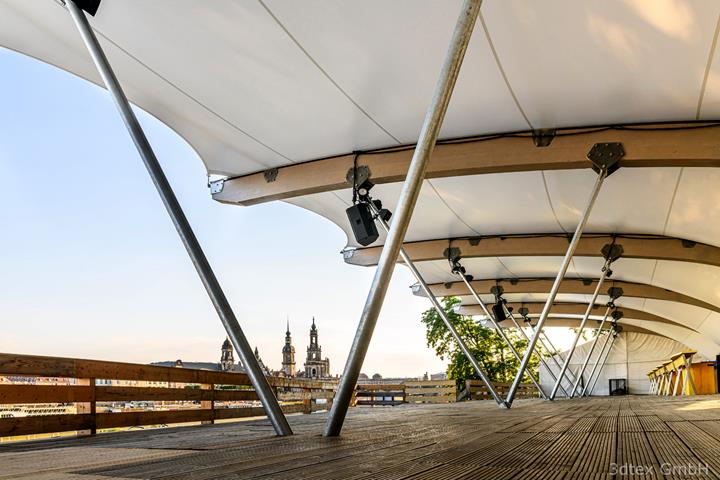

Immagine - Colonne tubolari in acciaio a V che supportano le travi in legno lamellare (© 3dtex GmbH)
-
01
Immagine - © 3dtex GmbH
-
01
Immagine - Struttura della copertura a membrana sulla rive dell'Elba a Dresda, Germania
-
01
Immagine - Copertura a membrana della tribuna in legno lamellare incollato e acciaio | www.zapf-co.de
-
02
Immagine - Colonne tubolari in acciaio a V che supportano le travi in legno lamellare (© 3dtex GmbH)
-
02
Immagine - Struttura della copertura a membrana sulla rive dell'Elba a Dresda (© 3dtex GmbH)
-
02
Immagine - © 3dtex GmbH
-
02
Immagine - Struttura della copertura a membrana sulla rive dell'Elba a Dresda, Germania
-
03
Immagine - © 3dtex GmbH
-
03
Immagine - Struttura della copertura a membrana sulla rive dell'Elba a Dresda (© 3dtex GmbH)
-
03
Immagine - Colonne tubolari in acciaio a V che supportano le travi in legno lamellare (© 3dtex GmbH)
-
03
Immagine - Struttura della copertura a membrana sulla rive dell'Elba a Dresda, Germania
Ogni estate, sulle rive dell'Elba a Dresda si svolgono serate di cinema e altri eventi. Gli oltre 55 eventi cinematografici e numerosi concerti con artisti nazionali e internazionali vedono la partecipazione di oltre 200.000 ospiti.
| Committente |
PAN Veranstaltungslogistik und Kulturgastronomie GmbH www.dresden.filmnaechte.de |
| Architettura |
KERBL architekten+ingenieure www.kerbl-architekten.de |
| Progetto strutturale |
zapf & co. - Ingegneria strutturale GmbH, Strausberg www.zapf-co.de |
| Produttore |
Karsten Daedler e. K. www.daedler.de |
| Pianificazione e gestione dell'assemblaggio |
3dtex GmbH www.3dtex.de |
Modello

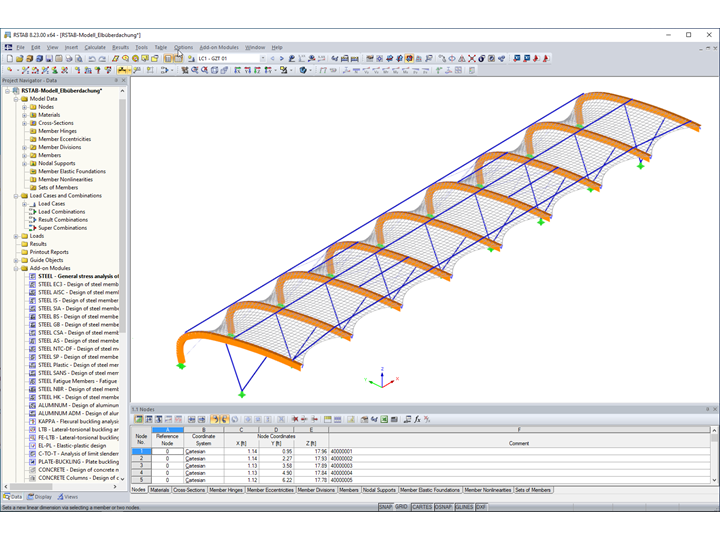

La struttura della copertura a membrana per la tribuna è stata completata prima dell'inizio della stagione estiva 2019. 3dtex e l'architetto Robert Kerbl, che hanno progettato la copertura precedente 20 anni fa, hanno sviluppato la nuova struttura. La nuova copertura è molto simile al progetto precedente, ma è stata notevolmente ampliata a causa del numero crescente di visitatori. L'analisi strutturale è stata completata da zapf & co. di Strausberg utilizzando RSTAB.sistema statico
La nuova struttura della copertura a membrana ha una superficie totale di 1200 m². La struttura principale è composta da nove travi curve situate a una distanza di 6 m l'una dall'altra, realizzate in legno lamellare incollato. Sono supportate da colonne a V realizzate con sezioni tubolari in acciaio.Anche le aste di collegamento e compresse per il controvento longitudinale sono tubi di acciaio. I cavi di trazione sono sezioni rotonde RD 16. La struttura è coperta da una membrana di tessuto sul lato superiore della travatura in legno lamellare incollato.
Posizione del progetto
KönigsuferParole chiave
Struttura di copertura a membrana Tribuna Copertura a membrana Membrana in tessuto
