Toiture à membrane d'une tribune sur les rives de l'Elbe à Dresde, Allemagne
Projet Client
![[EN] CP 001169 | Membranüberdachung am Elbufer Dresden](http://img.youtube.com/vi/XzgmgRmMkOY/mqdefault.jpg)
-
01

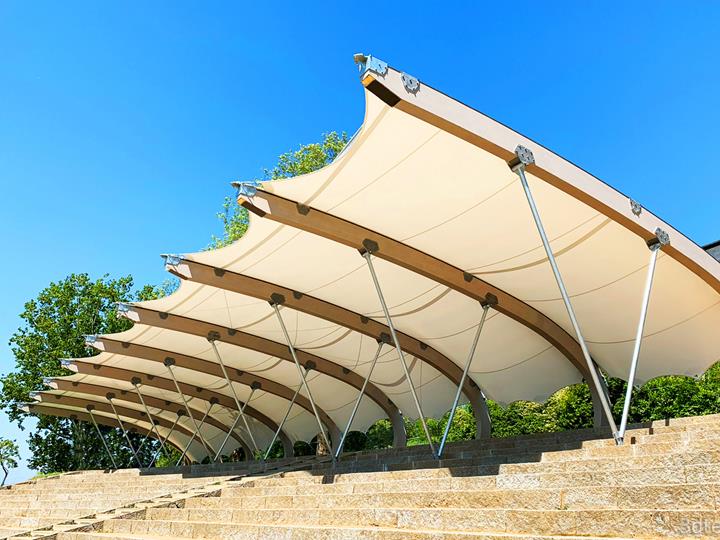

Figure - Toiture à membrane d'une tribune sur les rives de l'Elbe à Dresde (© 3dtex GmbH)
-
01

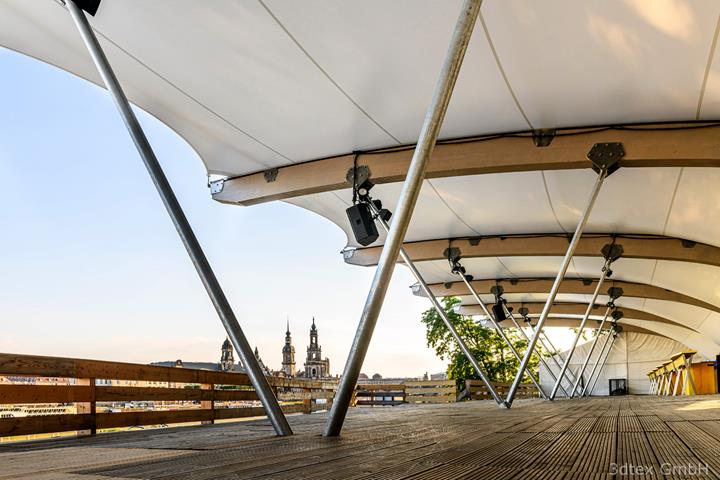

Figure - Poteaux en V en acier et poutres courbes en lamellé-collé (© 3dtex GmbH)
-
01

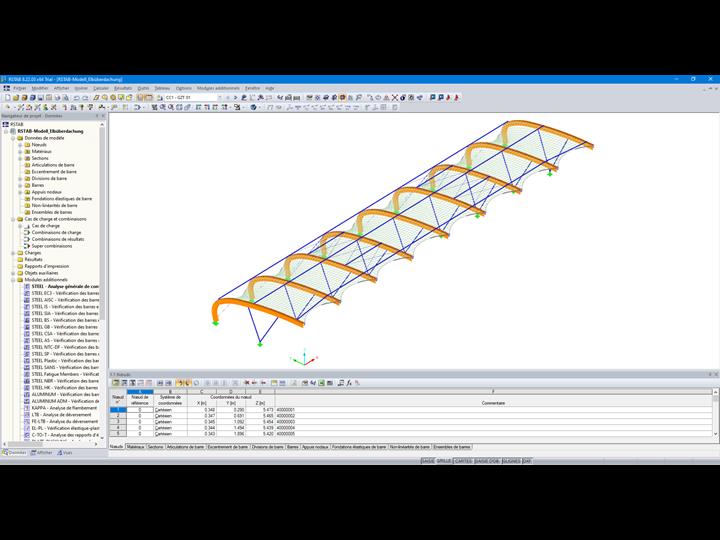

Figure - © 3dtex GmbH
-
01
Figure - Toiture à membrane d'une tribune sur les rives de l'Elbe à Dresde, Allemagne
-
01
Figure - Toiture à membrane en bois lamellé-collé et acier | www.zapf-co.de
Des projections cinématographiques nocturnes sont organisées chaque été sur les rives de l'Elbe, à Dresde. Plus de 200 000 spectateurs ont ainsi assisté à plus de 55 événements ainsi qu'à de nombreux concerts d'artistes allemands et internationaux.
| Maître d'ouvrage |
PAN Veranstaltungslogistik und Kulturgastronomie GmbH www.dresden.filmnaechte.de |
| Architecture |
KERBL architekten+ingenieure www.kerbl-architekten.de |
| Bureau d'études |
zapf & co. - Structural Engineering GmbH, Strausberg www.zapf-co.de |
| Production |
Karsten Daedler e. K. www.daedler.de |
| Planification et gestion du montage |
3dtex GmbH www.3dtex.de |
Modèle
La nouvelle toiture à membrane de la tribune a été achevée à l'approche de la saison estivale 2019. Cette nouvelle structure a été réalisée par la société 3dtex et l'architecte Robert Kerbl, qui avait conçu la toiture précédente il y a 20 ans. La nouvelle toiture est similaire à l'ancienne, mais considérablement plus grande en raison du nombre croissant de visiteurs. La structure de la toiture a été calculée par le bureau d'études zapf & co., basé à Strausberg, à l'aide de RSTAB.Structure
La nouvelle toiture à membrane couvre une surface totale de 1 200 m². Les neuf principales poutres courbes en bois lamellé-collé sont positionnées à 6 m de distance. Elles sont supportées par des poteaux en V constitués sections tubulaires en acier.Les barres de couplage et les tubes de pression des contreventements longitudinaux sont également en acier. Les diagonales de traction sont des barres rondes RD 16. La structure est recouverte d'une membrane en toile sur la face supérieure des poutres en lamellé-collé.
Adresse du projet
KönigsuferMots-clés
Toiture à membrane tendue Tribune Toiture à membrane Membrane en tissu
