Cobertura de membrana na margem do rio Elba em Dresden, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Todos os verões, realizam-se as noites de cinema na margem do rio Elba em Dresden. Os mais de 55 eventos de cinema e os vários concertos protagonizados por artistas nacionais e internacionais atraem mais de 200 000 visitantes.

Cliente PAN Veranstaltungslogistik und Kulturgastronomie GmbH
www.dresden.filmnaechte.de
Arquiteto KERBL architekten+ingenieure
www.kerbl-architekten.de
Planeamento estrutural zapf & co. – Structural Engineering GmbH, Strausberg
www.zapf-co.de
Produção Karsten Daedler e. K.
www.daedler.de
Planeamento de execução e gestão de montagem 3dtex GmbH
www.3dtex.de

Modelo

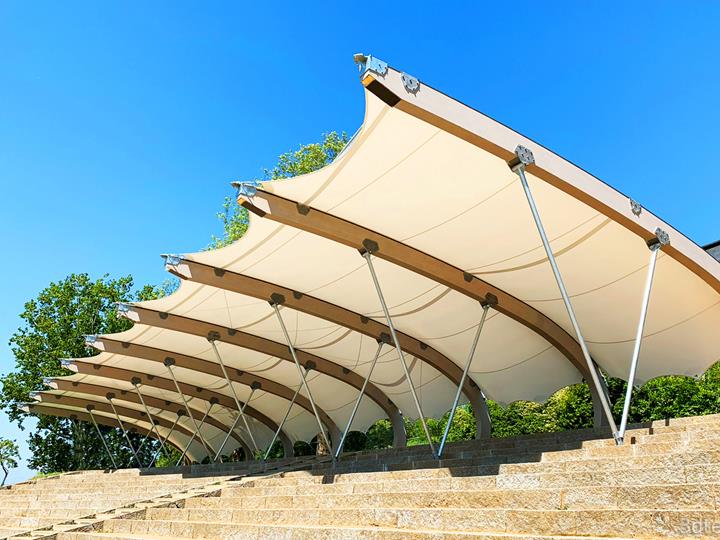

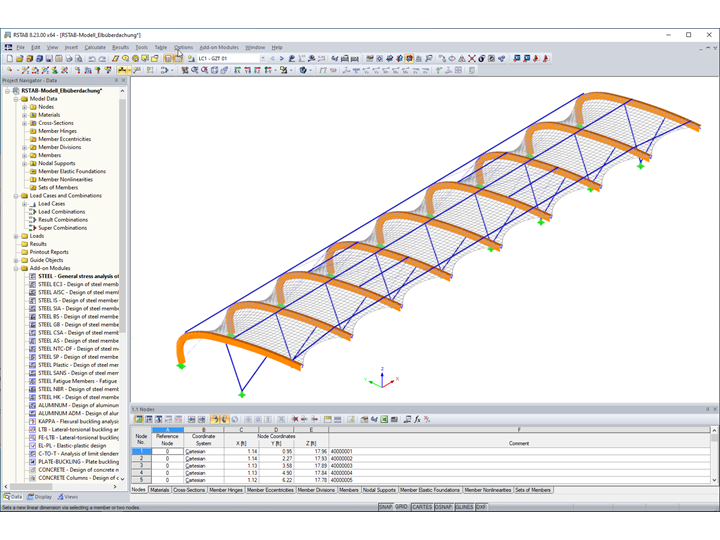

A nova cobertura de membrana para a tribuna ficou concluída a tempo da abertura da temporada de verão de 2019. A nova estrutura foi desenvolvida pela 3dtex e pelo arquiteto Robert Kerbl, o qual já tinha sido o responsável pela criação da primeira cobertura há 20 anos. A nova estrutura é semelhante à antiga, mas foi ampliada consideravelmente devido ao crescente número de visitantes. A análise estrutural da cobertura ficou a cargo da zapf & co. de Strausberg e foi realizada com o RSTAB.

Estrutura

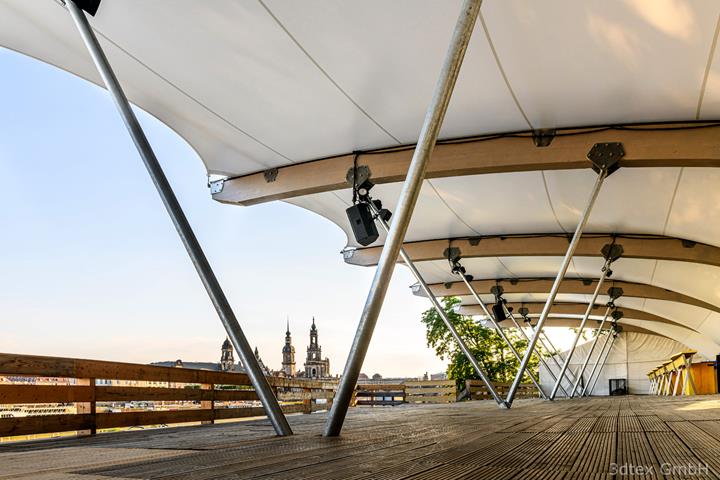

A nova cobertura de membrana tem uma área total de 1200 m². As nove vigas principais curvadas de madeira laminada colada estão dispostas em intervalos de 6 m e são suportadas por pilares de tubo de aço em V.

As barras de acoplamento e os tubos de compressão dos contraventamentos longitudinais também foram concebidos em tubos de aço. As diagonais de tração são formadas por barras redondas RD 16. A estrutura fica coberta por uma membrana de tecido tensionada sobre as vigas de madeira laminada colada.

Local do projeto

Königsufer
01097 Dresden
Alemanha

Palavras-chave

Cobertura de membrana Tribuna Cobertura de membrana Membrana de tecido
