Конструкция мембранной кровли для школьной спортплощадки в Шатонёф-де-Галор, Франция

Проект заказчика

За весь процесс расчета и проектирования конструкции кровли, включая тканевую мембрану и каркасную конструкцию, отвечала инженерная компания ACS.

Заказчик O.G.E.C Châteauneuf - Saint-Bonnet, Шатонёф-де-Галор, Франция
Управление строительством H2C Architecture, Лион, Франция
www.h2c-architecture.fr
Расчет конструкций AC Structures, Ренн, Франция
Каркасная конструкция ICM, Марсель, Франция
www.icm13.fr
Мембрана ACS Production, Монтуар-де-Бретань, Франция
www.acs-production.com

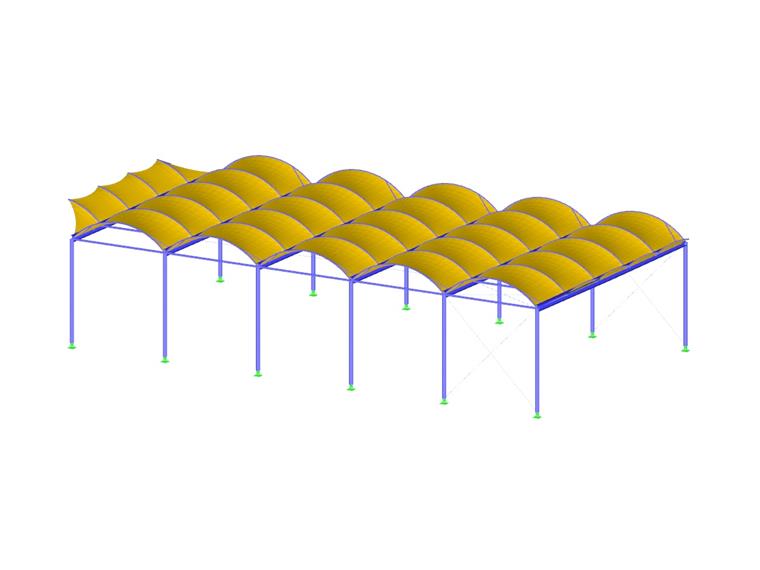

Модель

Описание

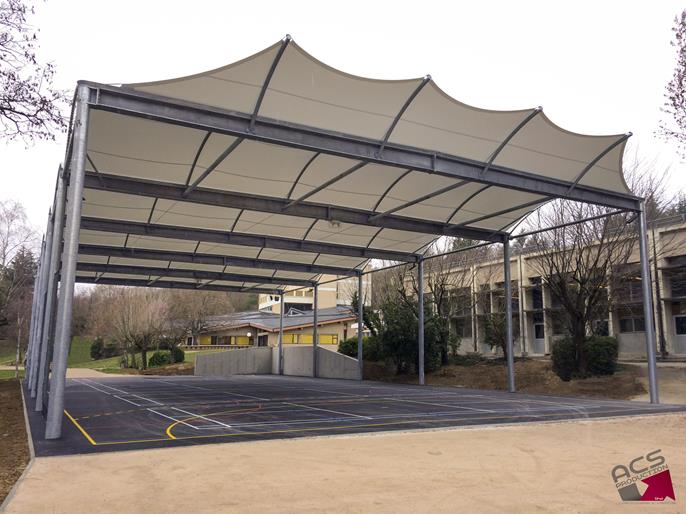

Конструкция покрытия состоит из 6 каркасов из стальных трубчатых колонн и сварных двутавровых балок из оцинкованной стали, которые покрыты ПВХ-мембраной двойной кривизны. Она охватывает собой спортивную площадку на территории школы «Foyer de Charité de Châteauneuf-de-Galaure», находящейся в французском департаменте Дром.

Оригинальная система каналов, интегрированная в сварные двутавровые балки и водосточные трубы, встроенные в колонны, затем обеспечивают ненавязчивый отвод дождевой воды и повышают эстетическую привлекательность всей конструкции.

Моделирование

Для расчета конструкции были использованы следующие программы от компании Dlubal Software: дополнительный модуль RF-STEEL EC3 для расчета стальной несущей конструкции, дополнительный модуль RF-FORM-FINDING для определения формы мембраной ткани и ее предельного состояния по несущей способности, а также дополнительный модуль RF-CUTTING-PATTERN для создания геометрии раскройных форм.

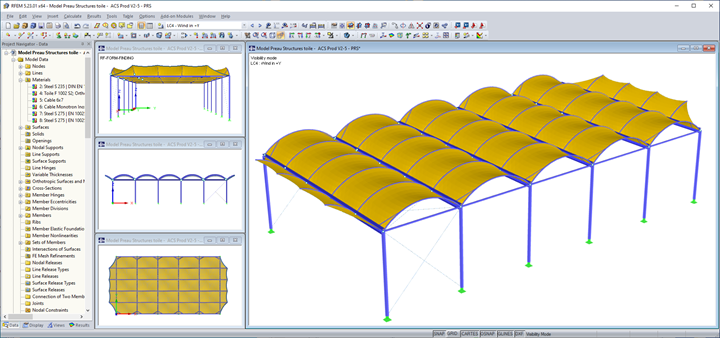

Сначала была создана общая расчетная модель конструкции, включая стальную раму и мембрану. Затем можно было выполнить расчет несущей стальной конструкции с учетом мембранных сил. Во время проектирования была также рассчитана несущая способность ткани.

На втором этапе затем проверялись кривые напряжений в ткани и изменения ее кривизны. Затем была разработана вторая, более точная и подробная модель.

Отдельные этапы моделирования всегда чередовались с расчетными этапами, чтобы учесть взаимодействие ткани и рамы.

Расположение проекта

85 Rue Geoffroy de Moirans,
26330 Шатонёф-де-Галор,
Франция

Ключевые слова

Dlubal Software AC Structures RFEM RF-STEEL EC3 RF-FORM-FINDING RF-CUTTING-PATTERN Элемент фермы Брезент Поиск формы
