法国学校运动场张拉膜结构
客户项目
This article was translated by Google Translator
ACS 工程公司完成整个项目的结构分析和设计,包括织物膜和支承结构。
投资者 | O.G.E.C Châteauneuf - Saint-Bonnet, Châteauneuf-de-Galaure, Frankreich |
施工管理 |
H2C Architecture, Lyon, France www.h2c-architecture.fr |
结构设计 | AC结构公司,法国雷恩 |
支承结构 |
ICM, Marseille, France www.icm13.fr |
膜结构 |
ACS Production, Montoir de Bretagne, France www.acs-production.com |
- 长:: 40 m
- 宽:: 20 m
- 高:: 8.35
- 膜结构面积:: 768 m²
- 重量:: 28 t
模型
说明

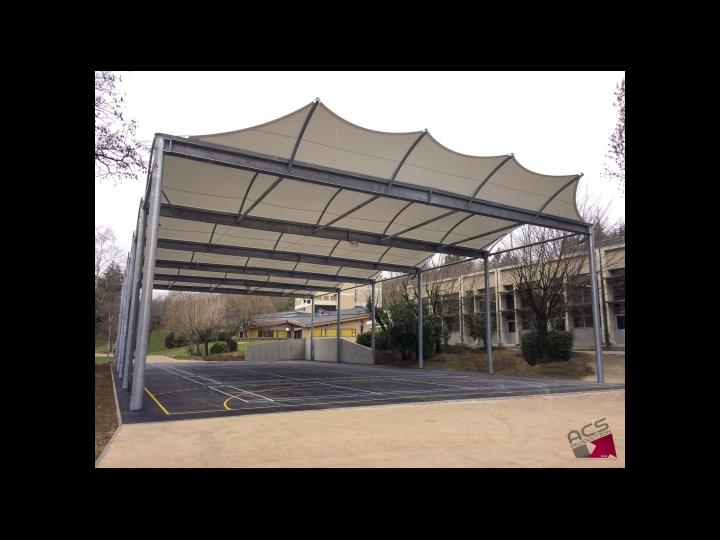

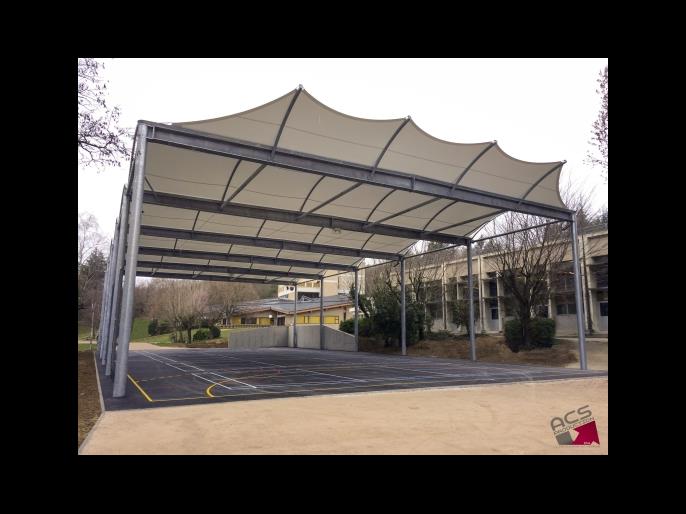

该张拉膜结构由 12 根钢管柱,6 根 H 型钢梁以及 PVC 膜面组成。 该学校运动场顶棚位于法国的 Châteauneuf-de-Galaure。
嵌入在焊接 H 型钢梁中的排水系统和引入钢柱中的落水管的设计,在解决了结构排水问题的同时还使其保持了外形美观。

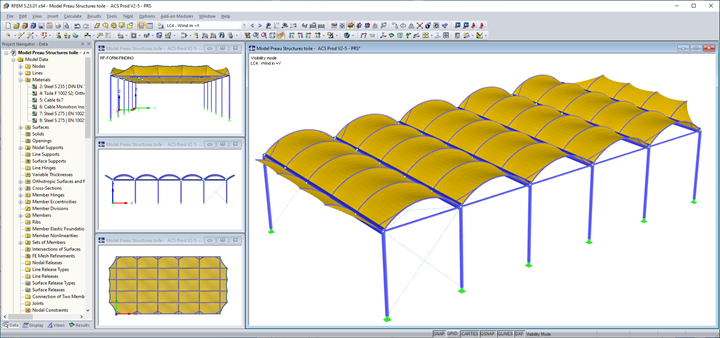

建模
在结构设计中使用了以下 Dlubal 软件:计算钢支承结构使用了附加模块 RF-STEEL EC3,膜结构找形和裁剪分析分别使用了附加模块 RF-FORM-FINDING 和 RF-CUTTING-PATTERN。
首先,创建了包含钢支承结构和膜面的一般结构分析模型。 考虑到织物膜的受力,进一步对钢支承结构进行了设计。 此外,还检查了膜材的强度。
在第二阶段中检查薄膜的应力曲线和曲率变化, 得到了第二个更加准确和详细的模型。
为了考虑薄膜和支承结构之间的相互作用,建模阶段与设计阶段交替进行。
项目位置
85 Rue Geoffroy de Moirans,26330Châteauneuf-de-Galaure,
Germany
