Estructura de membrana tensada de patio escolar en Châteauneuf-de-Galaure, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

La empresa de ingeniería ACS proporcionó el análisis y diseño estructural completo del proyecto incluyendo la membrana de tela y la estructura del pórtico.

Inversor OGEC Châteauneuf - Saint-Bonnet, Châteauneuf-de-Galaure, Francia
Dirección de obra Arquitectura H2C, Lyon, Francia
www.h2c-architecture.fr
Análisis estructural Estructuras de CA, Rennes, Francia
Estructura ICM, Marseille, Francia
www.icm13.fr
Membrana ACS Production, Montoir de Bretagne, Francia
www.acs-production.com

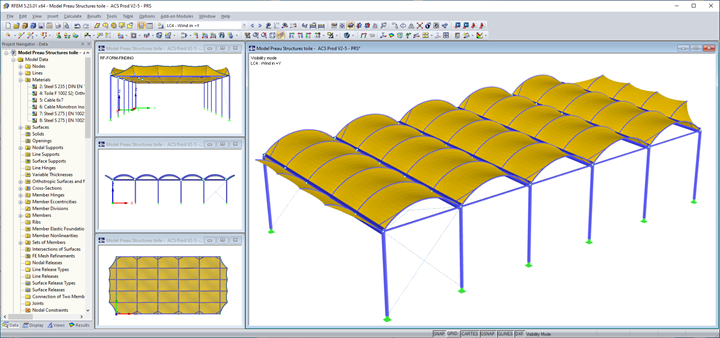

Modelo

Descripción

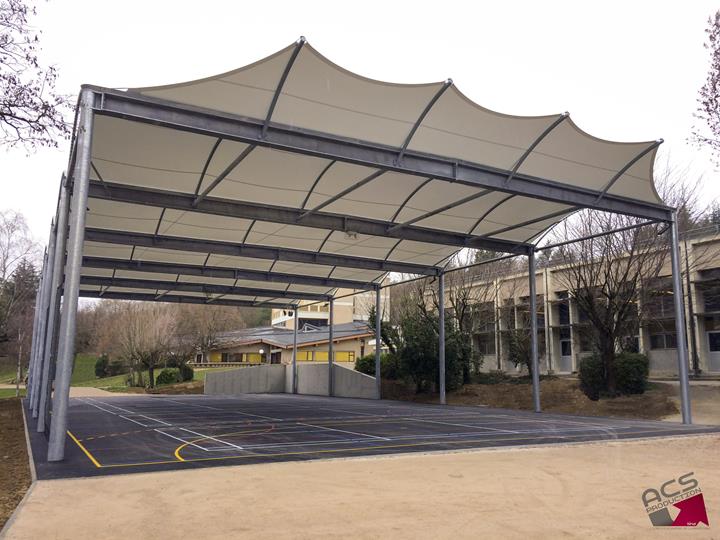

El patio escolar cubierto se compone de 6 pórticos con pilares de tubos de acero y vigas en I soldadas de acero galvanizado cubiertas con una membrana de PVC de doble curvatura. La cubierta se extiende sobre el Foyer de Charité de Châteauneuf-de-Galaure, el parque de la escuela del departamento de Drôme.

Un sistema de canales integrado en las vigas en I soldadas y los bajantes integrados en los pilares permiten una evacuación discreta del agua de lluvia que no altera las líneas limpias de la estructura.

Modelado

Para el diseño estructural, se utilizaron los siguientes programas de Dlubal Software: módulo adicional RF-STEEL EC3 para el cálculo de la estructura de soporte de acero, el módulo adicional RF-FORM-FINDING para determinar la forma de la membrana de tela y calcular su estado límite último, y el módulo adicional RF-CUTTING-PATTERN para crear la geometría del patrón de corte de la tela.

Para comenzar, se creó un modelo de análisis estructural general incluyendo el pórtico de acero y la membrana. La estructura de acero de soporte se diseñó teniendo en cuenta además los esfuerzos de la membrana de tela. Adicionalmente, se realizó el análisis y el diseño de la tela también para el diseño general de la estructura.

En la segunda fase, se separaron los paneles de la cubierta y se verificaron las curvas de tensión de la tela y las inversiones de curvatura. Se desarrolló así un segundo modelo, más preciso y más detallado.

Las fases de modelado se alternaron con las fases de diseño para considerar la interacción de la tela y el pórtico.

Ubicación del proyecto

85 Rue Geoffroy de Moirans,
26330 Châteauneuf-de-Galaure,
Estados Unidos

Palabras clave

Dlubal Software Estructuras de CA RFEM RF-STEEL EC3 RF-FORM-FINDING RF-CUTTING-PATTERN Estructura de barras Membrana búsqueda de forma
