Konstrukcja membranowa nad boiskiem w Châteauneuf-de-Galaure, Francja
Projekt klienta
![[EN] CP 001170 | Konstrukcja membranowa nad boiskiem w Châteauneuf-de-Galaure, Francja](/-/media/Images/netgenium/thumbnails/2/9/5/8/8/2958854/2958854.png?la=pl&mw=280&mlid=0F99A59B98D6431786607C22100E81CB&hash=8AF750C1B472CB6635712E44A792CA4156D38779)
Firma inżynierska ACS dostarczyła pełną analizę statyczną projektu wraz z membraną materiałową i konstrukcją ramy.
| Klient | OGEC Châteauneuf - Saint-Bonnet, Châteauneuf-de-Galaure, Francja |
| Zarządzanie budową |
Architektura H2C, Lyon, Francja www.h2c-architecture.fr |
| Obliczenia konstrukcyjne | AC Structures, Rennes, Francja |
| Konstrukcja ramy |
ICM, Marsylia, Francja www.icm13.fr |
| Membrana |
ACS Production, Montoir de Bretagne, Francja www.acs-production.com |

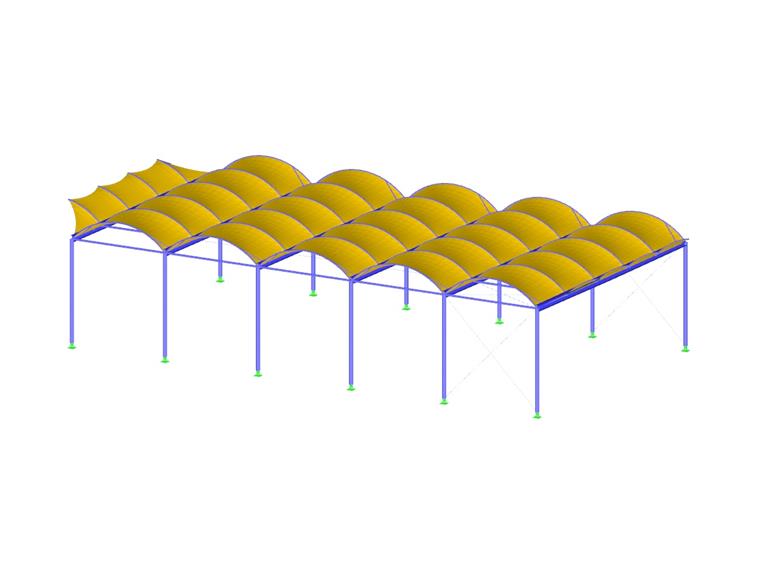

Model
Opis

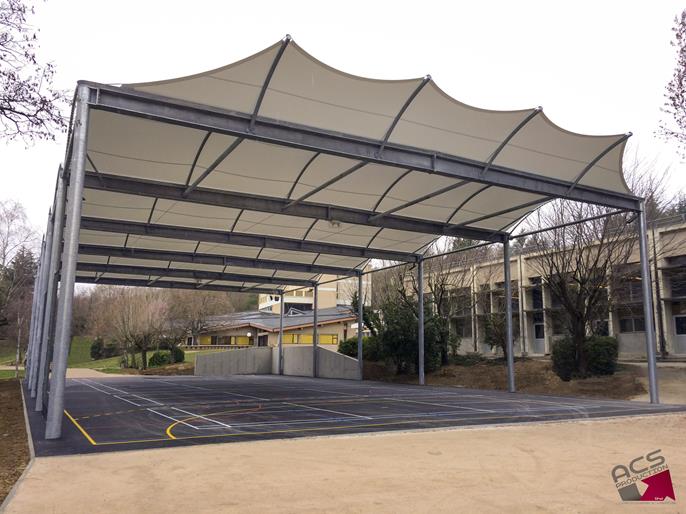

Zadaszony obszar rekreacyjny składa się z 6 ram ze stalowymi słupami rurowymi i belkami dwuteowymi o profilu spawanym. Pokryty jest membraną PVC o podwójnej krzywiźnie. Dach rozciąga się nad Foyer de Charité de Châteauneuf-de-Galaure, na terenie szkoły w departamencie Drôme.
System odwodnienia zintegrowany ze spawanymi belkami dwuteowymi oraz rury spustowe zintegrowane z słupami umożliwiają dyskretny odpływ wody deszczowej i zapewniają estetyczny wygląd.

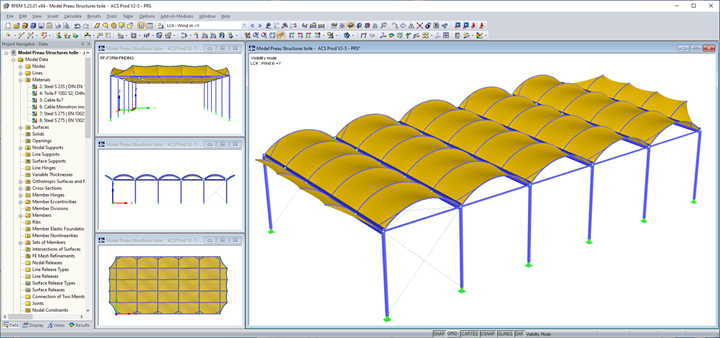

Modelowanie
Do obliczeń konstrukcji wykorzystano następujące programy Dlubal Software: moduł dodatkowy RF-STEEL EC3 do obliczeń stalowej konstrukcji wsporczej, moduł dodatkowy RF-FORM-FINDING do określenia kształtu i stanu granicznego nośności membrany oraz moduł dodatkowy RF-CUTTING-PATTERN do tworzenia geometrii szablonu cięcia materiału.
Na początek utworzono ogólny model do analizy statyczno-wytrzymałościowej, w tym stalową ramę i membranę. Stalową konstrukcję wsporczą zwymiarowano z uwzględnieniem wpływu sił wewnętrznych w membranie. Dodatkowo, przeprowadzono analizę i wymiarowanie samej tkaniny.
W drugiej fazie wyodrębniono panele dachowe, sprawdzono krzywe naprężeń w tkaninie i zmienność krzywizny. Opracowano drugi, bardziej dokładny i szczegółowy model.
Fazy modelowania przebiegały naprzemiennie z fazami projektowania, w celu uwzględnienia interakcji materiału i ramy wsporczej.
Lokalizacja projektu
85 Rue Geoffroy de Moirans,26330 Châteauneuf-de-Galaure,
Polska
Słowa kluczowe
Dlubal Software Konstrukcje AC RFEM RF-STEEL EC3 RF-FORM-FINDING RF-CUTTING-PATTERN Ramy Membrana wyszukiwanie kształtu
