Préau scolaire en toile tendue à Châteauneuf-de-Galaure, France
Projet Client
Le bureau d’études ACS a été mandaté pour réaliser l’ensemble des études de la phase d’exécution de ce projet (toile et charpente).
| Maître d'ouvrage | O.G.E.C Châteauneuf - Saint-Bonnet, Châteauneuf-de-Galaure, France |
| Maître d'œuvre |
H2C Architecture, Lyon, France www.h2c-architecture.fr |
| Bureau d'études | AC Structures, Rennes, France |
| Charpente |
ICM, Marseille, France www.icm13.fr |
| Toile |
ACS Production, Montoir de Bretagne, France www.acs-production.com |
Modèle
Description

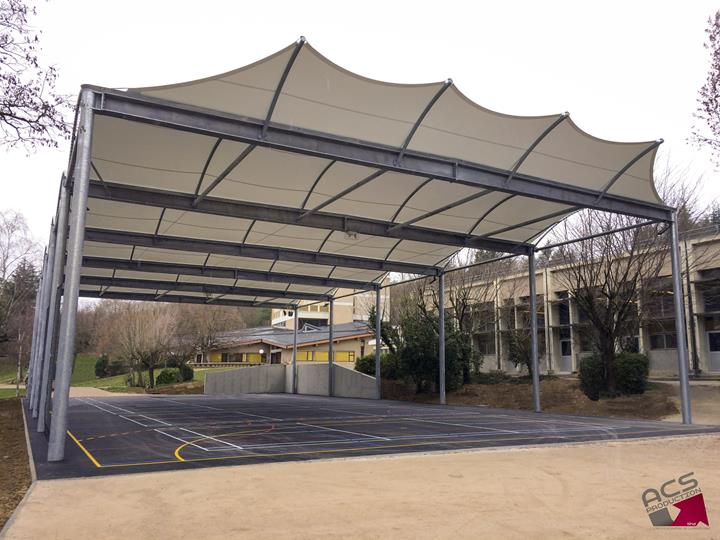

Ce préau se compose de 6 portiques de poteaux circulaires creux et de poutres de type PRS en acier galvanisé ainsi que d’une enveloppe en toile PVC à double courbure. Il couvre les terrains de sport des écoles du Foyer de Charité de Châteauneuf-de-Galaure, dans la Drôme.
Un système de chenaux intégrés aux poutres PRS et de descentes d’eaux pluviales introduites dans les poteaux permet une évacuation discrète des eaux de pluie qui n’altère pas les lignes épurées de la structure.
Modélisation

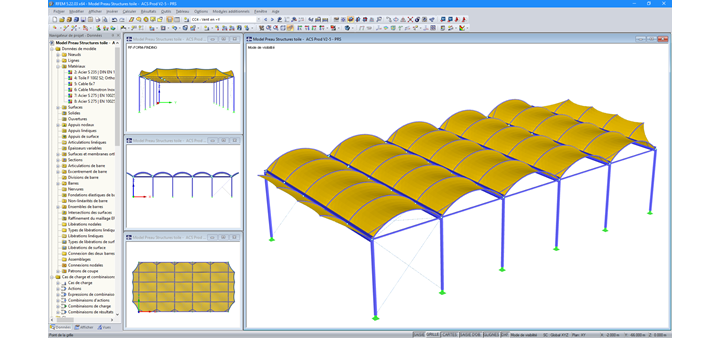

La structure a été modélisée avec le logiciel de calcul de structure RFEM 5 de Dlubal Software par l’intermédiaire des modules RF-STEEL EC3 pour le calcul des éléments de charpente, le module RF-FORM-FINDING pour la recherche de forme et le calcul de résistance de la toile ainsi que le module RF-CUTTING-PATTERN pour la création de la géométrie des lés de la toile.

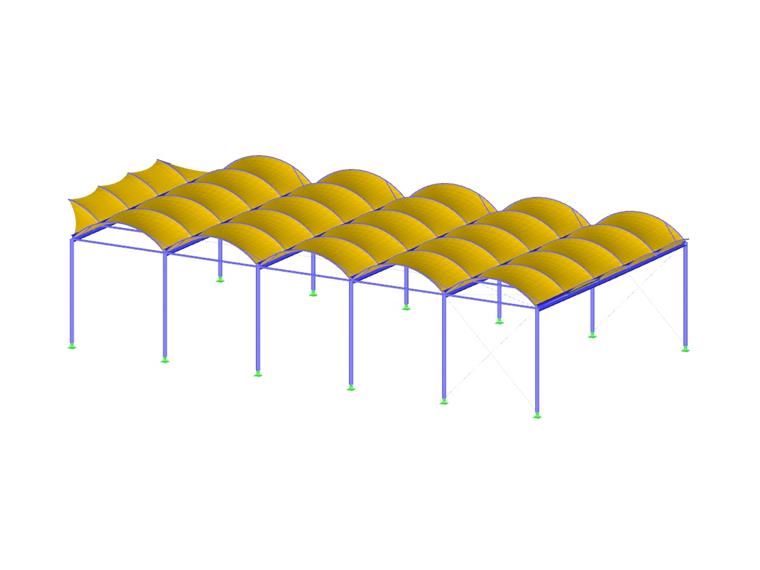

Dans un premier temps, un modèle de calcul général de la structure (charpente et toile) a été monté. Il a permis de déterminer le dimensionnement des éléments de charpente en considérant les efforts dus à la traction de la toile. La capacité de résistance de la toile a également été vérifiée grâce à la modélisation.
La seconde phase consistait à découper les lés de la toile ainsi qu’à vérifier les écoulements sur la toile et les inversions de courbure. Un second modèle, plus précis et plus détaillé, a ainsi pu être élaboré.
Les phases de modélisation ont été alternées avec des phases de dessin afin de maîtriser les interactions entre la toile et la charpente.
Adresse du projet
85 Rue Geoffroy de Moirans,26330 Châteauneuf-de-Galaure,
France
Mots-clés
Dlubal Software AC Structures RFEM RF-STEEL EC3 RF-FORM-FINDING RF-CUTTING-PATTERN charpente toile recherche de forme
