Tensostruttura per una area ricreativa per la scuola a Châteauneuf de Galor, Francia
Progetto cliente
![[FR] CP 001170 | Tensostruttura per una area ricreativa della scuola a Châteauneuf de Galor, Francia](/-/media/Images/netgenium/thumbnails/2/9/8/6/2/2986205/2986205.png?la=it&mw=578&mlid=417ECB37EBA64DCEB0DCF9528C93B375&hash=DDEFD553BEDFD53AFE7183965EEC0E564A8BC54A)
[FR] CP 001170 | Tensostruttura per una area ricreativa della scuola a Châteauneuf de Galor, Francia
-
01

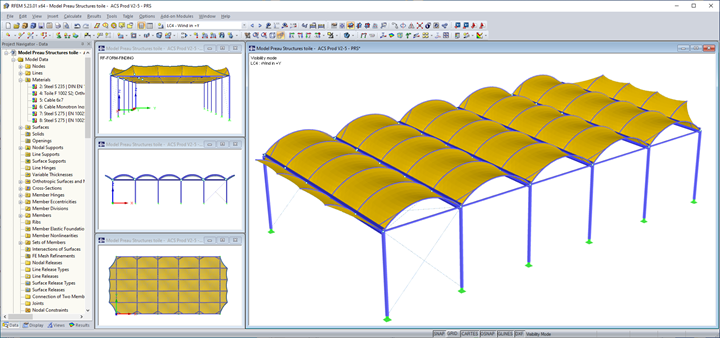

Immagine - Modello della copertura in RFEM (© AC Structures)
-
01

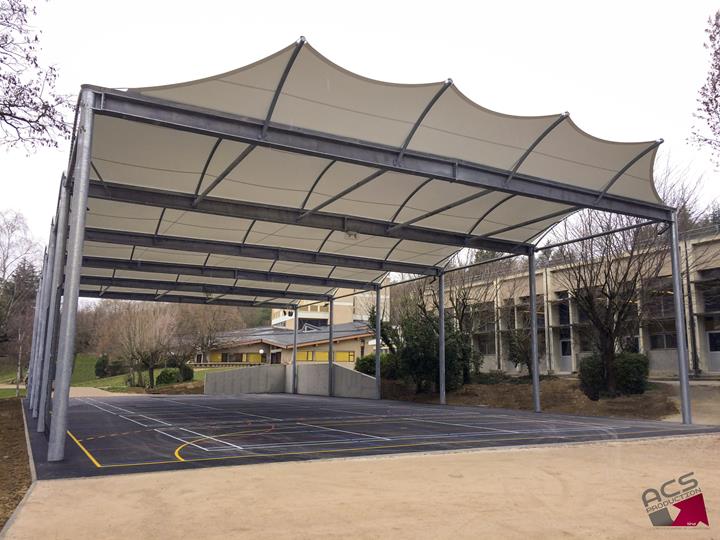

Immagine - Tensostruttura per una area ricreativa per la scuola a Châteauneuf-de-Galaure (© ACS Production)
-
01
Immagine - Modello della copertura in RFEM (© AC Structures)
-
01
Immagine - Tensostruttura per una area ricreativa della scuola a Châteauneuf de Galor, Francia
-
02
Immagine - Tensostruttura per una area ricreativa per la scuola a Châteauneuf-de-Galaure (© ACS Production)
-
02
Immagine - Modello della copertura in RFEM (© AC Structures)
-
02
Immagine - Modello della copertura in RFEM (© AC Structures)
-
02
Immagine - Tensostruttura per una area ricreativa della scuola a Châteauneuf de Galor, Francia
La società di ingegneria ACS ha fornito l'intero progetto di analisi strutturale e progettazione, compresa la membrana in tessuto e la struttura intelaiata.
| Committente | O.G.E.C Châteauneuf - Saint-Bonnet, Châteauneuf-de-Galaure, Francia |
| Gestione della costruzione |
H2C Architecture, Lyon, Francia www.h2c-architecture.fr |
| Analisi strutturale | AC Structures, Rennes, Francia |
| Struttura del telaio |
ICM, Marseille, Francia www.icm13.fr |
| Membrana |
ACS Production, Montoir de Bretagne, Francia www.acs-production.com |
Modello
Descrizione
La copertura della area ricreativa è composta da 6 telai con colonne tubolari in acciaio e travi a I saldate in acciaio zincato ricoperte da una membrana in PVC a doppia curvatura. La copertura si estende sul Foyer de Charité de Châteauneuf-de-Galaure, nel dipartimento scolastico della Drôme.
Un sistema di canali integrato nelle travi a I saldate e nei tubi di drenaggio integrati nelle colonne consente un drenaggio discreto dell'acqua piovana e migliora aspetto estetico dell'intera struttura.
Modellazione
Per la progettazione strutturale, sono stati utilizzati i seguenti programmi Dlubal Software: modulo aggiuntivo RF-STEEL EC3 per il calcolo della struttura portante in acciaio, il modulo aggiuntivo RF-FORM-FINDING per determinare la forma della membrana in tessuto e determinare la membrana stato limite ultimo e il modulo aggiuntivo RF-CUTTING-PATTERN per creare la geometria del modello di taglio del tessuto.
Per iniziare, è stato creato un modello di progettazione generale per la struttura, incluso un telaio in acciaio e una membrana. Poi è stato possibile effettuare la progettazione della struttura in acciaio portante tenendo conto delle forze di membrana. Inoltre, l'analisi e la progettazione del tessuto sono state eseguite anche per la progettazione generale della struttura.
Nella seconda fase, i pannelli della copertura sono stati separati e sono state controllate le curve di tensioni del tessuto e le variazioni di curvatura. È stato sviluppato un secondo modello più accurato e dettagliato.
Le fasi di modellazione si sono alternate alle fasi di progettazione per considerare l'interazione tra tessuto e telaio.
Posizione del progetto
85, Rue Geoffroy de Moirans,26330 Châteauneuf-de-Galaure,
Lyon, Francia
Parole chiave
Dlubal Software Strutture in corrente alternata RFEM RF-STEEL EC3 RF-FORM-FINDING RF-CUTTING-PATTERN sistema strutturale Membrana cercando la forma
