Recreio de escola com cobertura de membrana tensionada em Châteauneuf-de-Galaure, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O gabinete de engenharia ACS ficou responsável pela realização do cálculo estrutural completo para a fase de execução do projeto (membrana e pórtico).

Cliente O.G.E.C Châteauneuf - Saint-Bonnet, Châteauneuf-de-Galaure, França
Gestão da construção H2C Architecture, Lyon, França
www.h2c-architecture.fr
Cálculo estrutural AC Structures, Rennes, França
Pórtico ICM, Marseille, França
www.icm13.fr
Membrana ACS Production, Montoir de Bretagne, França
www.acs-production.com

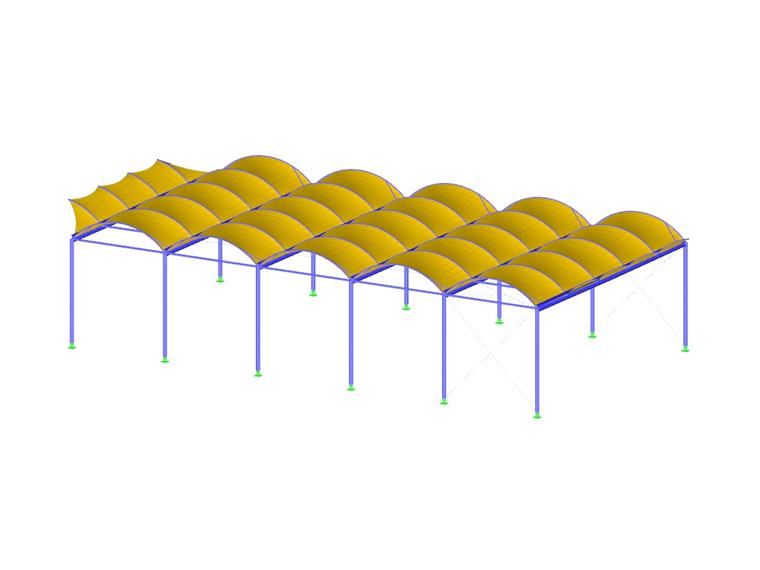

Modelo

Descrição

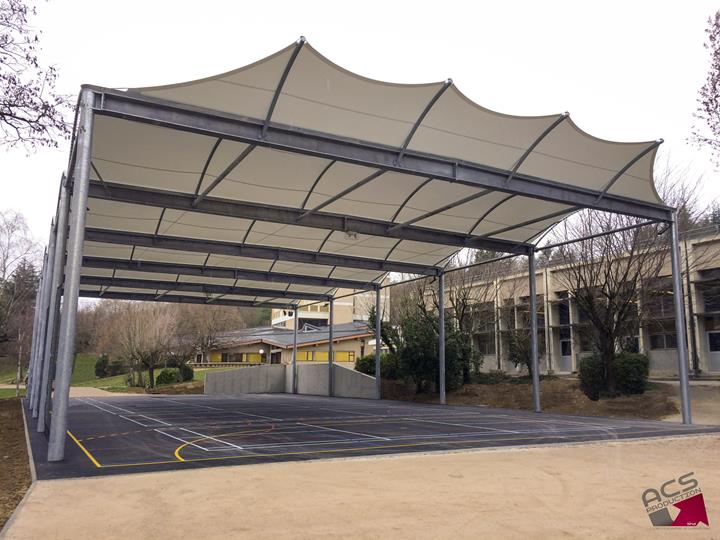

A cobertura do recreio da escola é constituída por seis pilares de pórticos com secções de tubo e vigas em I de aço galvanizado soldadas, bem como uma membrana em PVC com curvatura dupla. A estrutura cobre o recinto desportivo da escola da Foyer de Charité de Châteauneuf-de-Galaure, no departamento de Drôme, França.

Um sistema de condutas integrado nas vigas em I soldadas e de caleiras integradas nos postes permite uma drenagem discreta das águas pluviais, sem, contudo, alterar as linhas sóbrias da estrutura.

Modelação

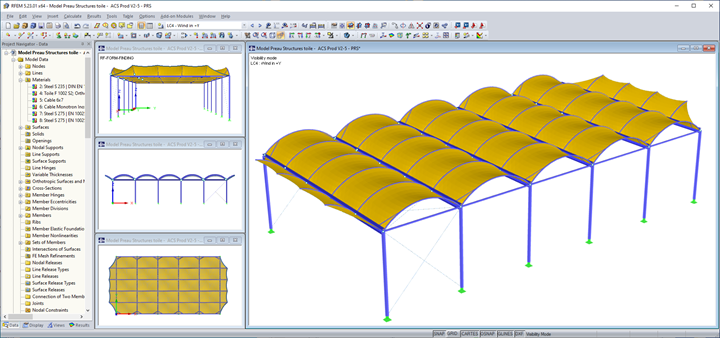

Para o dimensionamento da estrutura, foram utilizados os seguintes programas da Dlubal Software: módulo adicional RF-STEEL EC3 para o cálculo da estrutura de apoio em aço, módulo adicional RF-FORM-FINDING para determinar a forma e calcular o estado limite último da membrana e módulo adicional RF-CUTTING-PATTERN para criar a geometria das tiras de tecido.

Inicialmente, foi criado um modelo de cálculo estrutural geral (pórtico e membrana). Isso permitiu determinar o dimensionamento da estrutura de apoio em aço tendo em consideração as forças resultantes da tração da membrana de tecido. Além disso, também foi realizado o cálculo do estado limite último das tiras no âmbito da modelação.

Na segunda fase, as tiras da cobertura foram separadas e as curvas de tensão do tecido e a alteração da curvatura foram verificadas. Para tal, foi desenvolvido um segundo modelo mais preciso e detalhado.

As fases de modelação alternaram com as fases de dimensionamento para considerar a interação do tecido e do pórtico.

Local do projeto

85 Rue Geoffroy de Moirans,
26330 Châteauneuf-de-Galaure,
França

Palavras-chave

Dlubal Software AC Structures RFEM RF-STEEL EC3 RF-FORM-FINDING RF-CUTTING-PATTERN Treliça Membrana Determinação da forma
