Školní hřiště kryté membránou v Châteauneuf-de-Galaure, Francie
Projekt zákazníka
![[FR] CP 001170 | Školní hřiště kryté membránou v Châteauneuf-de-Galaure, Francie](/-/media/Images/netgenium/thumbnails/2/9/8/6/2/2986206/2986206.png?la=cs&mw=578&mlid=D1BA1C0D86BA4833B501948AE7F35F81&hash=27F743236C05E0A7FB981B0EC3C829117F0ED997)
Projekční kancelář ACS byla pověřena kompletním statickým posouzením pro realizaci tohoto projektu (membrána i rám).
| Investor | O.G.E.C Châteauneuf - Saint-Bonnet, Châteauneuf-de-Galaure, Francie |
| Vedení stavby |
H2C Architecture, Lyon, Francie www.h2c-architecture.fr |
| Statický výpočet | AC Structures, Rennes, Francie |
| Rámová konstrukce |
ICM, Marseille, Francie www.icm13.fr |
| Membrána |
ACS Production, Montoir de Bretagne, Francie www.acs-production.com |
Model
Popis

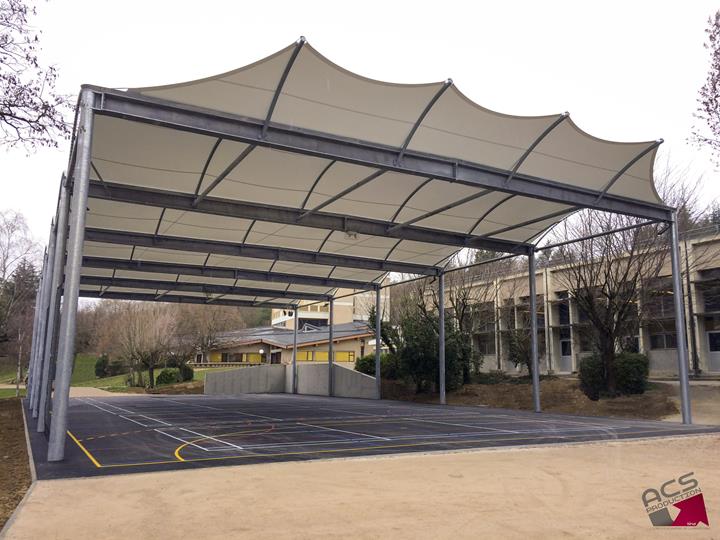

Zastřešení hřiště zajišťuje konstrukce z šesti rámů z trubkových profilů a svařovaných I nosníků z pozinkované oceli a dále membrána PVC s dvojí křivostí. Konstrukce zastřešuje sportovní hřiště školy Foyer de Charité v Châteauneuf-de-Galaure ve francouzském departamentu Drôme.
Kanálkový systém integrovaný do svařovaných I nosníků a okapové svody zavedené do sloupů umožňují nenápadně odvádět dešťovou vodu, a přitom zachovat čisté linie konstrukce.
Modelování

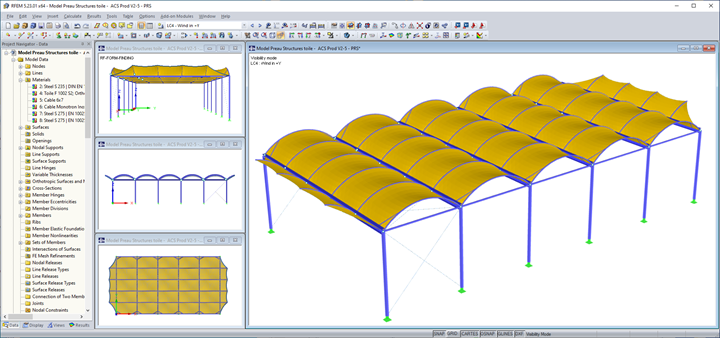

Konstrukce byla navržena pomocí programu pro statické výpočty RFEM 5 společnosti Dlubal Software, v jeho přídavném modulu RF-STEEL EC3 byl proveden výpočet spodní ocelové konstrukce, přídavný modul RF-FORM-FINDING posloužil k hledání tvaru a výpočtu únosnosti membrány a přídavný modul RF-CUTTING-PATTERN k vytvoření geometrie plachtoviny.
Nejdříve byl vytvořen obecný výpočetní model konstrukce (rám a membrána). Následně bylo možné posoudit spodní ocelovou konstrukci se zohledněním sil v důsledku tahu v plachtovině. Při modelování byla ověřena také únosnost plachtoviny.
V druhé fázi byl vytvořen střihový vzor plachtoviny a ověřeno napětí v textilii a inverze zakřivení. Proto byl vytvořen druhý, přesnější a podrobnější model.
Fáze modelování se střídaly s fázemi návrhu s cílem zohlednit interakci mezi plachtovinou a rámem.
Umístění projektu
85 Rue Geoffroy de Moirans,26330 Châteauneuf-de-Galaure,
Francie
Klíčová slova
Dlubal Software AC Structures RFEM RF-STEEL EC3 RF-FORM-FINDING RF-CUTTING-PATTERN Rámová konstrukce Membrána Form-finding
