Реконструкция кровли здания «Locanda alla Posta» в Венеции, Италия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

В 2017 году обратилась фирма Scaldaferro, производитель турронов в итальянском Доло (Венеция) и владелец бывшей гостиницы «Locanda alla Posta», на фирму Ri-Legno Srl, ведущую компанию в области восстановления деревянных конструкций, с запросом на проведение реконструкционных работ у деревянной конструкции кровли размером 17 х 16 м.

Заказчик Locanda alla Posta Srls
Via Cà Tron, 33
30031 Доло, Италия
Проектирование конструкций и строительство Ri-Legno Srl
Via della Cooperazione, 163-167
38123 Тренто, Италия
Архитектурный проект Arch. Carlo dalla Pace

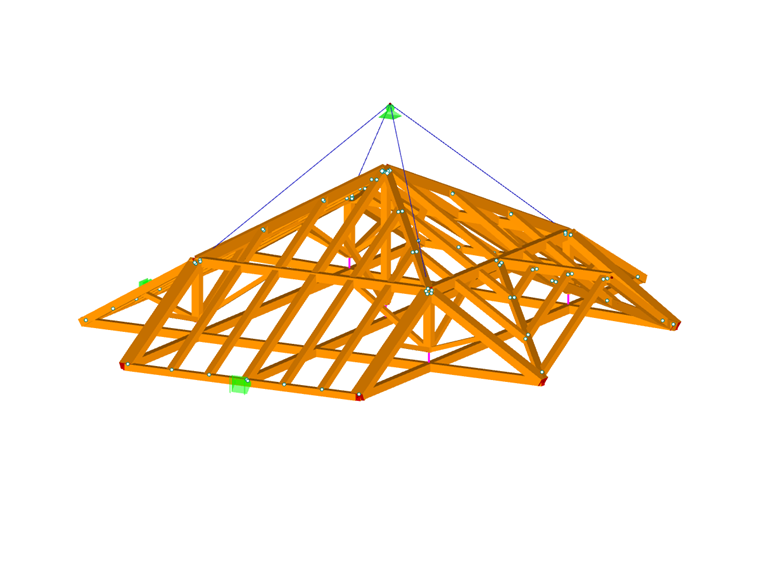

Модель

Существующая кровля была серьезно изношена и подвержена разрушению, поэтому, после тщательного осмотра, решили инженеры из Ri-Legno восстановить кровлю с нуля и воссоздать копию стропильной системы в точном соответствии с оригинальной конструкцией.

Расчет конструкций

Расчет конструкций был выполнен проектным бюро Ri-Legno с помощью программного обеспечения для расчета конструкций RFEM и дополнительных модулей RF-DYNAM Pro для оценки динамической работы конструкции и RF-TIMBER Pro для проверки несущей способности деревянных стержней.

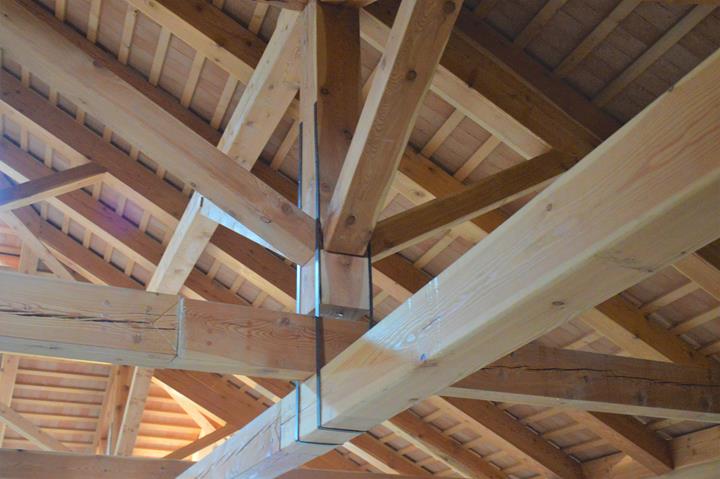

Геометрия кровли учитывала существующую конструктивную схему: пьемонтские деревянные стропильные фермы (orditura alla piemontese) и итальянские стропильные фермы (capriata all'italiana). Стропильные фермы кровли так имеют пролет около 17 м и включают в себя распорки, которые служат также как промежуточные опоры для стропил. Стропила, проходящие перпендикулярно линии конька, затем служат опорой для кровельного покрытия, сделанного из пустотелых блоков или черепицы типа «монах-монашка».

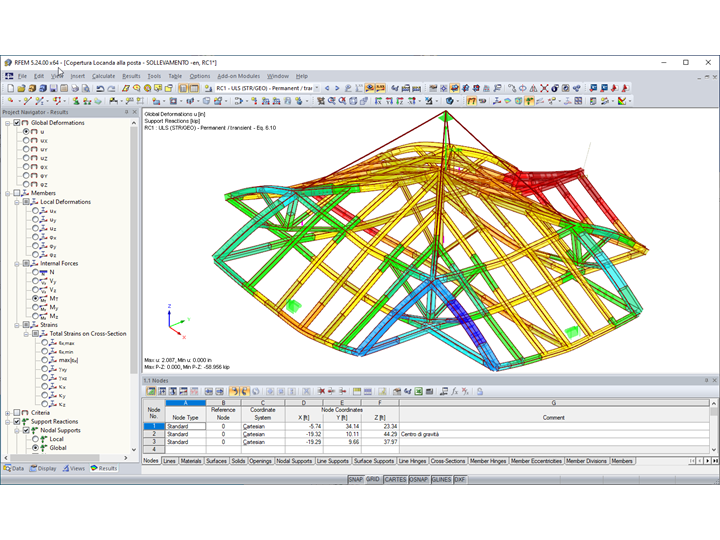

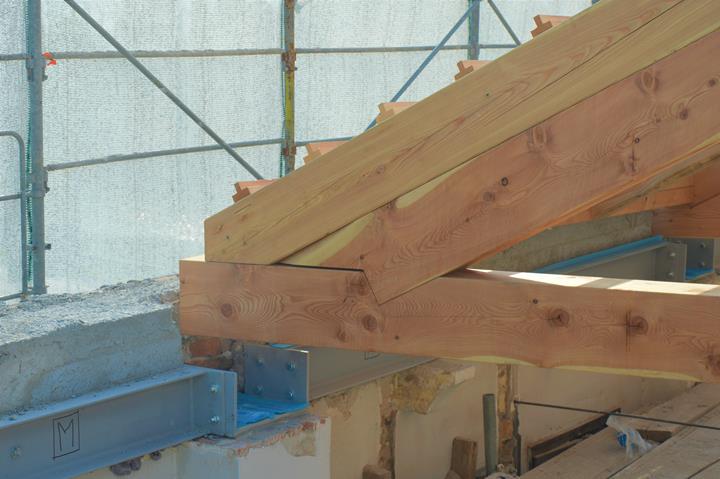

Стыки стропильной конструкции были усилены стальными элементами для предотврещения перемещений элементов конструкции. Кроме того, особое внимание было уделено процессу монтажа конструкции, с разработкой в RFEM специальной модели для оценки напряженного состояния крыши во время подъема.

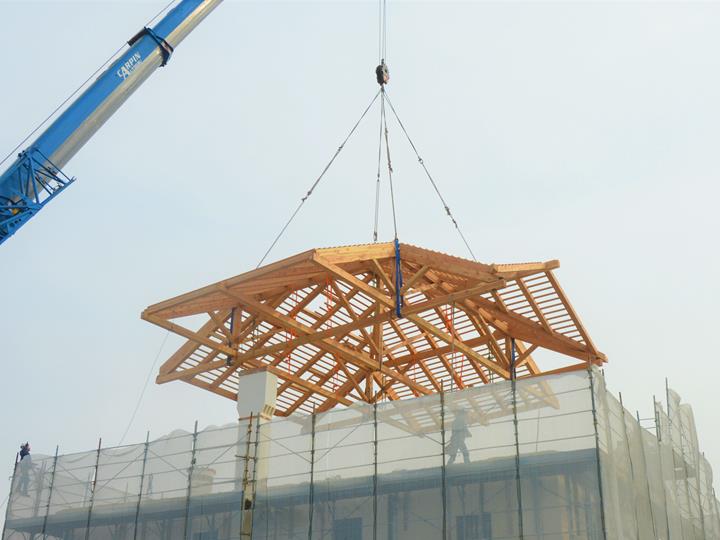

Уникальной особенностью данной реконструкции является то, что крыша площадью 270 м² была полностью собрана на земле (чтобы обеспечить продолжение строительных работ на объекте в течение этого времени), а затем была поднята и смонтирована в виде единого блока на существующей вертикальной каменной конструкции.

Расположение проекта

Via Cà Tron, 33
30031 Dolo, Италия

Ключевые слова

Древесина
