Renovación de la cubierta para "Locanda alla Posta" en Venecia, Italia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

En 2017, el fabricante Torrone en Dolo (VE) y propietario de la antigua posada "Locanda alla Posta" Scaldaferro contrató a Ri-Legno S.r.l., una empresa líder en reformas de madera, para abordar los problemas de la cubierta de madera de 17 x 16 m del edificio.

Inversor Locanda alla Posta Srls
Via Cà Tron, 33
30031 Dolo, Italia
Planificación estructural y construcción Ri-Legno Srl
Via della Cooperazione, 163-167
38123 Trento, Italia
Diseño arquitectónico Arch. Carlo dalla Pace

Modelo

La cubierta existente estaba seriamente deteriorada y podrida, y por lo tanto, después de una cuidadosa inspección, Ri-Legno decidió volver a construir la cubierta desde cero y recrear la configuración de la cercha según la construcción original.

El diseño estructural

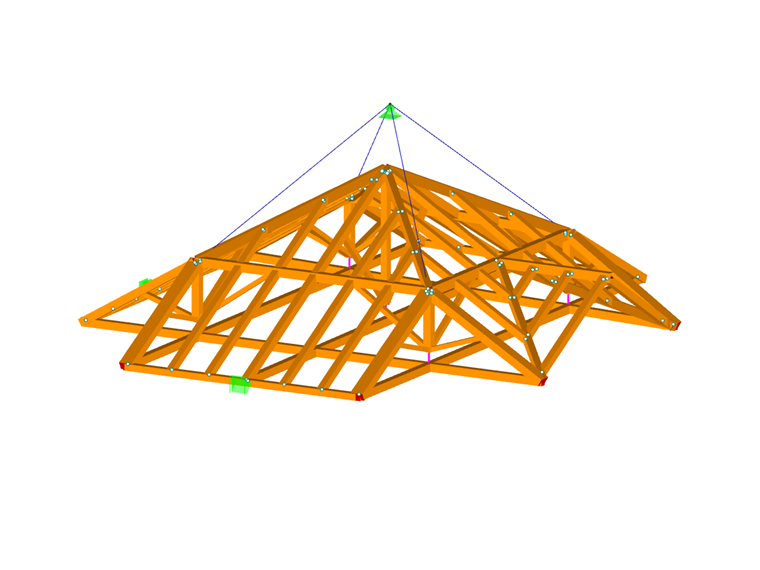

La oficina de planificación de Ri-Legno diseñó la estructura utilizando el software de análisis estructural RFEM y los módulos adicionales RF-DYNAM Pro para evaluar el comportamiento dinámico de la estructura y RF-TIMBER Pro para el cálculo y dimensionamiento de barras de madera.

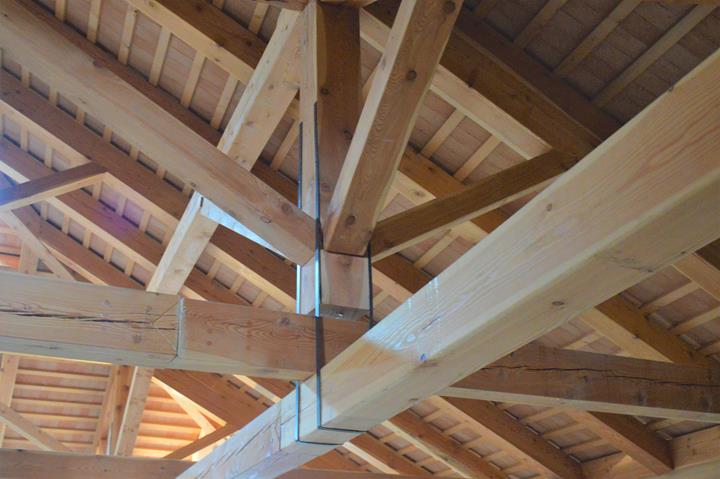

La geometría de la cubierta consideró el esquema de construcción existente: Cerchas de cubierta de madera piamontesas (orditura alla piemontese) y cerchas de cubierta de madera italianas (capriata all'italiana). Las cerchas de la cubierta tienen una luz de unos 17 metros e incluyen puntales que proporcionan un apoyo intermedio a las vigas. Los cabios que corren perpendiculares a la línea de la cumbrera soportan la cubierta con ladrillos de arcilla huecos en forma de losa, así como con tejas árabes (alomadas).

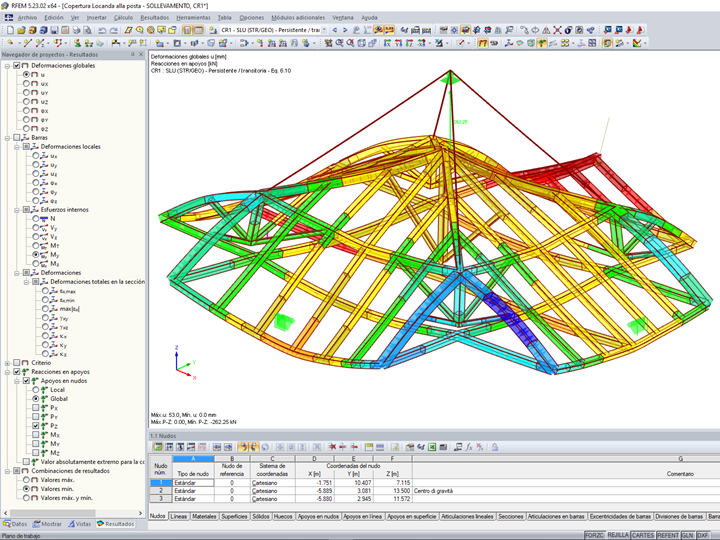

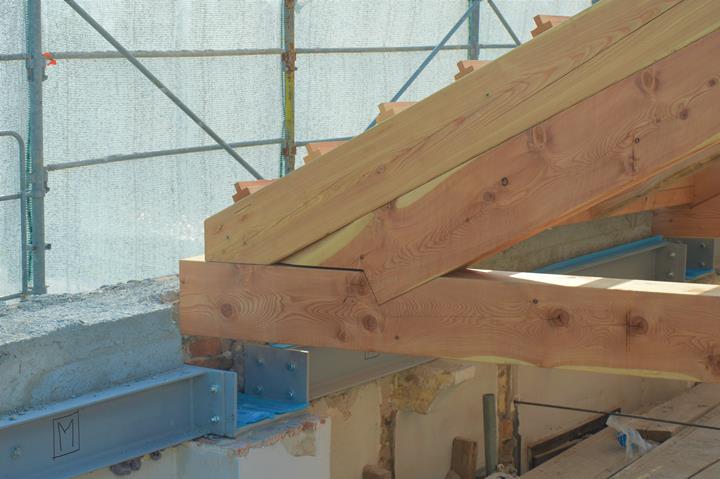

Las uniones de las vigas de celosía se reforzaron con elementos de acero para prevenir el movimiento de los componentes estructurales. Además, se prestó una atención especial al proceso de colocación de la estructura mediante el desarrollo de un modelo ad hoc en RFEM para estimar el estado de tensión de la cubierta durante la elevación.

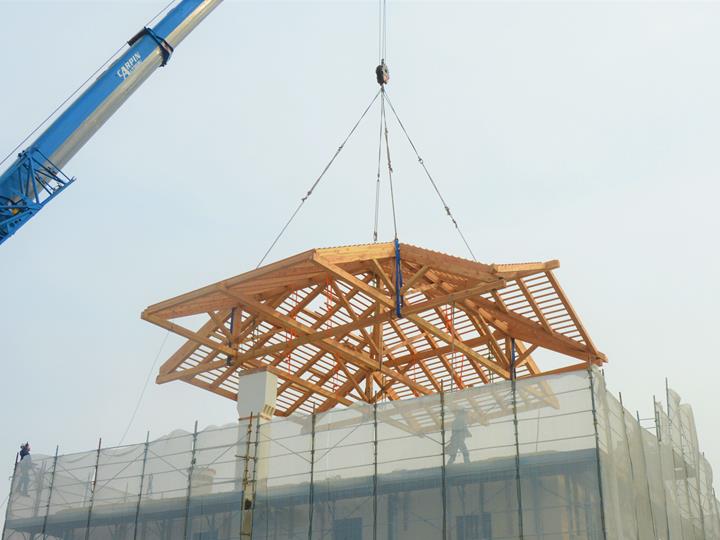

Una característica especial de esta renovación de cubierta es el hecho de que la cubierta de 270 m² se construyó completamente en el suelo (para garantizar que se pudiera continuar el trabajo debajo de la cubierta) y luego se levantó y se colocó como un bloque en la estructura vertical existente hecha de mampostería.

Ubicación del proyecto

Via Cà Tron, 33
30031 Dolo, Italia

Palabras clave

Madera
