意大利威尼斯 "Locanda alla Posta" 屋顶更新

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

2017 年,来自 Dolo (VE) 的牛轧糖制造商 Scaldaferro,即 Locanda alla Posta 旅馆的所有者,委托 Ri-Legno S.r.l. 公司对大约 17x16m 的旅馆屋面进行改造。Ri-Legno S.r.l. 公司是一家专门从事木结构建筑评估和重建的公司,拥有丰富的经验,在行业中处于领先位置。

投资者 Locanda alla Posta Srls
Via Cà Tron, 33
30031 Dolo, Italy
结构设计与安装 Ri-Legno Srl
Via della Cooperazione, 163-167
38123 Trento, Italy
建筑设计 Arch. Carlo dalla Pace

模型

现有的屋面已经严重老化、破损的现象。经过仔细检查研究之后,Ri-Legno 决定按照原始的结构方案来重建屋顶,忠实地再现原有结构。

结构设计

Ri-Legno 公司使用了 RFEM 和附加模块 RF-DYNAM Pro 对结构的动力学行为进行了评估,并且还使用了附加模块 RF-TIMBER Pro 对木结构构件进行了设计验算。

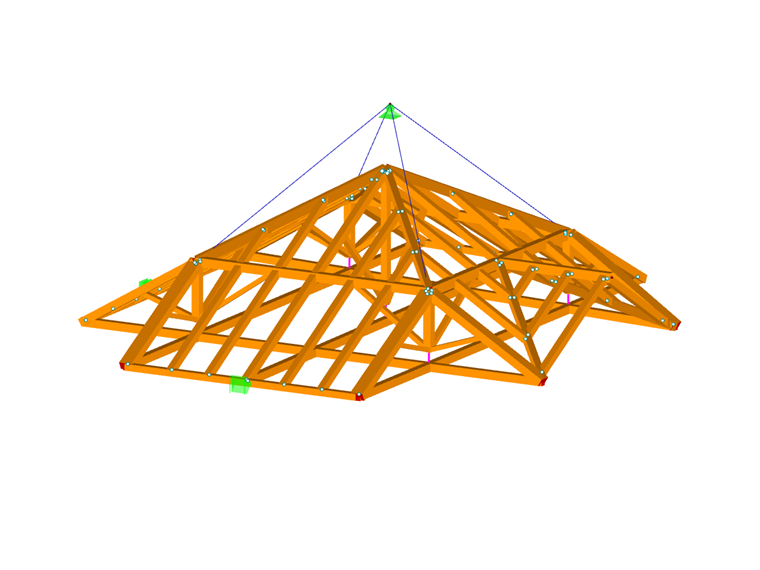

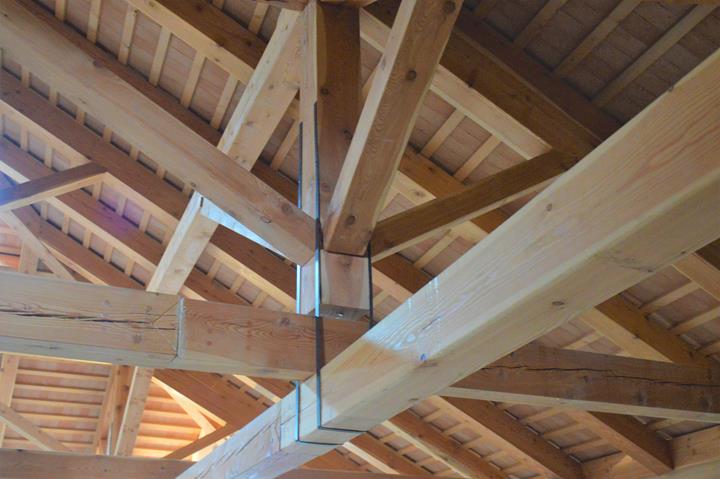

该模型的几何结构是按照原始的设计方案: 意大利皮埃蒙特式屋架。 屋面桁架的跨度大约为 17 m,并配备了用于为椽条提供中间支撑的斜撑。 垂直于屋脊线设置的椽条支承空心砖板和仰合瓦构成的屋面。

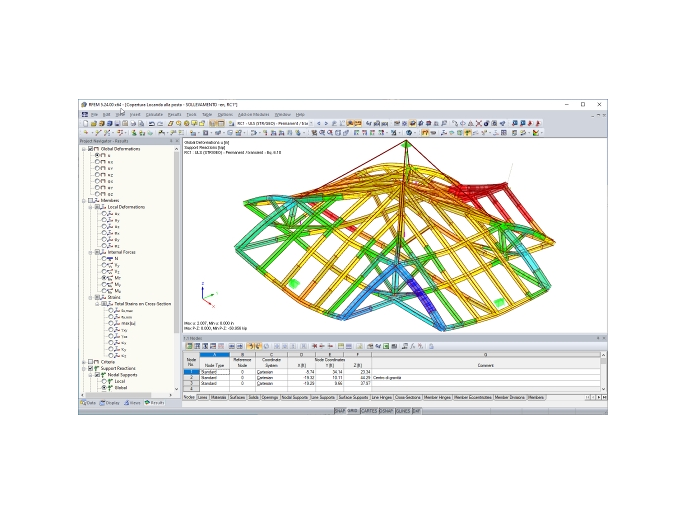

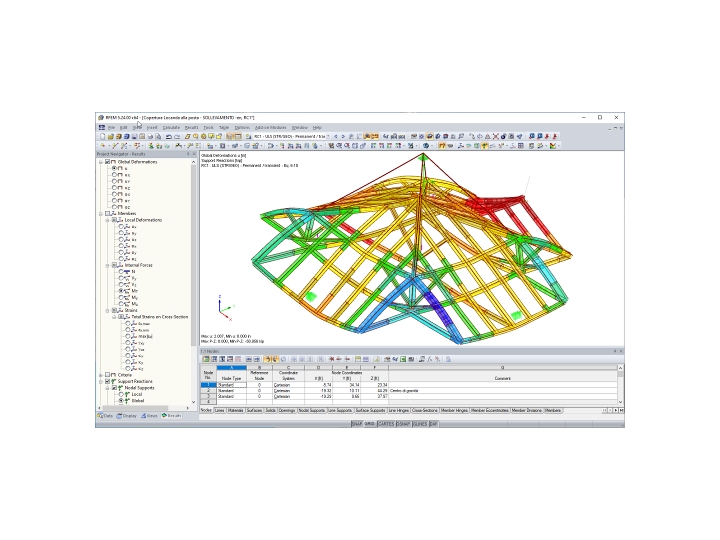

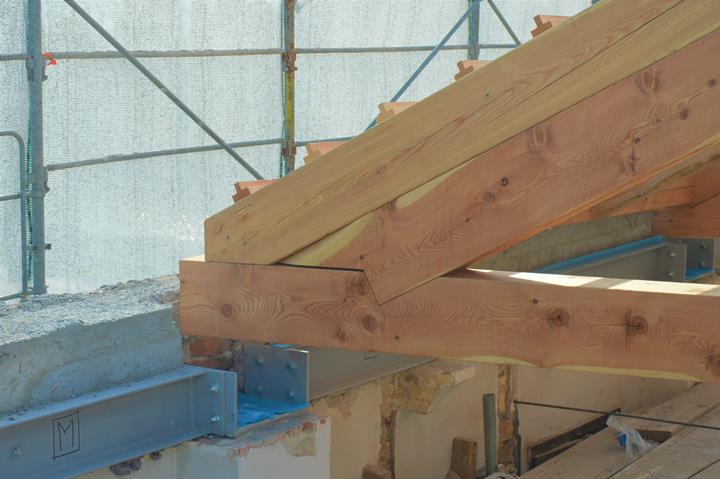

桁架梁节点处用金属构件加固,以便防止构件滑脱。 此外,还特别在 RFEM 对该屋架在吊装过程中的受力状态进行模拟并予以评估。

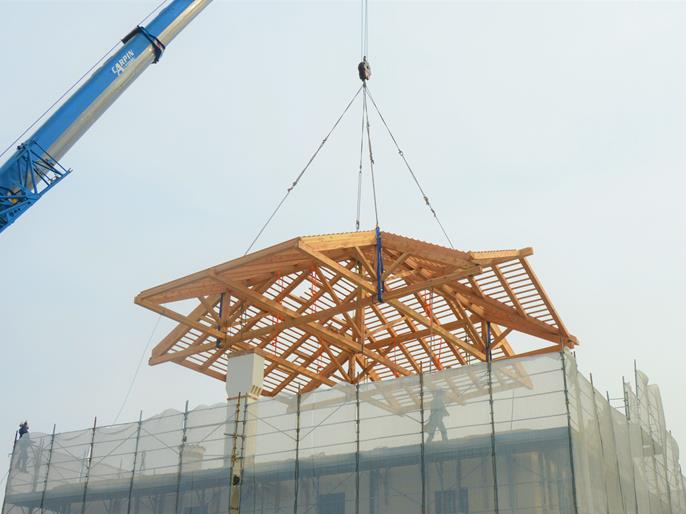

这个屋顶重建项目的特殊之处在于:270 m² 的屋顶是完全在地面上建造的,然后再整体吊装,安装到现有的砌体上。

项目位置

ViaCàTron,33
30031 Dolo,意大利
