Renovação da cobertura do "Locanda alla Posta" em Veneza, Itália

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Em 2017, o fabricante de torrões Scaldaferro de Dolo (Itália), proprietário do "Locanda alla Posta", contratou a Ri-Legno S.r.l. de Trento, uma empresa líder na avaliação e reconstrução de estruturas em madeira, para a realização dos trabalhos de recuperação na cobertura de madeira de 17x16 m do edifício.

Cliente Locanda alla Posta Srls
Via Cà Tron, 33
30031 Dolo, Itália
Planeamento estrutural e montagem Ri-Legno Srl
Via della Cooperazione, 163–167
38123 Trento, Itália
Design arquitetónico Arch. Carlo dalla Pace

Modelo

A cobertura existente encontrava-se num estado de deterioração bastante avançado e apresentava, de uma forma geral, sinais de desgaste. Após uma inspeção cuidadosa, a Ri-Legno optou por reconstruir a cobertura de novo e replicar o traçado da construção original.

Dimensionamento

O gabinete de planeamento da Ri-Legno utilizou o software de análise estrutural RFEM para o planeamento estrutural e os módulos adicionais RF-DYNAM Pro para a avaliação do comportamento dinâmico da estrutura e o RF-TIMBER Pro para a verificação mecânica dos componentes de madeira portantes.

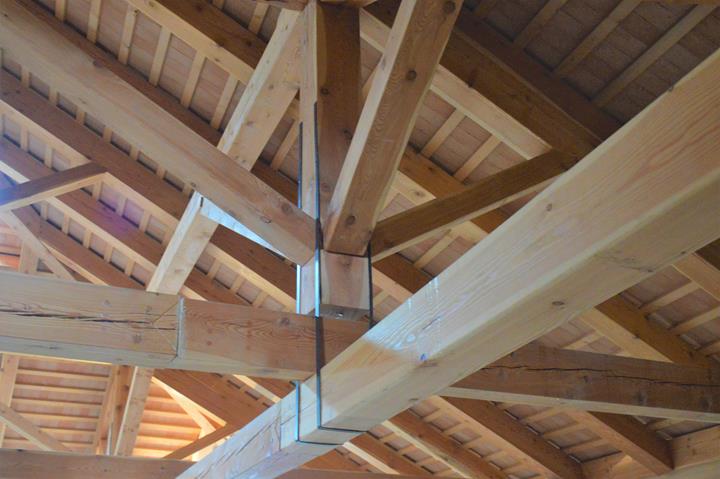

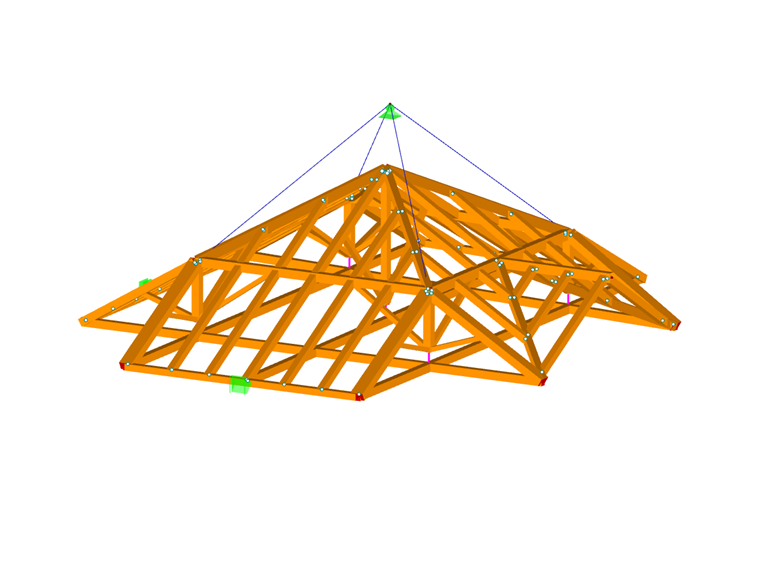

A geometria do modelo foi elaborada tendo em consideração o sistema estrutural existente, ou seja, a estrutura de cobertura piemontesa (orditura alla piemontese) e a asna de cobertura italiana (capriata all'italiana). A asna de cobertura tem um vão de, aproximadamente, 17 m e inclui escoras dispostas de modo a fornecem um apoio intermédio à viga da cobertura. As vigas de cobertura perpendiculares à linha de cumeeira suportam o revestimento da cobertura composta por tijolos e telhas.

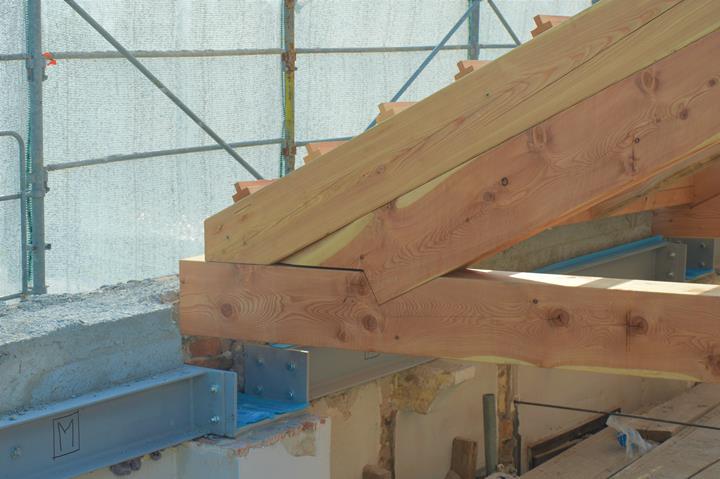

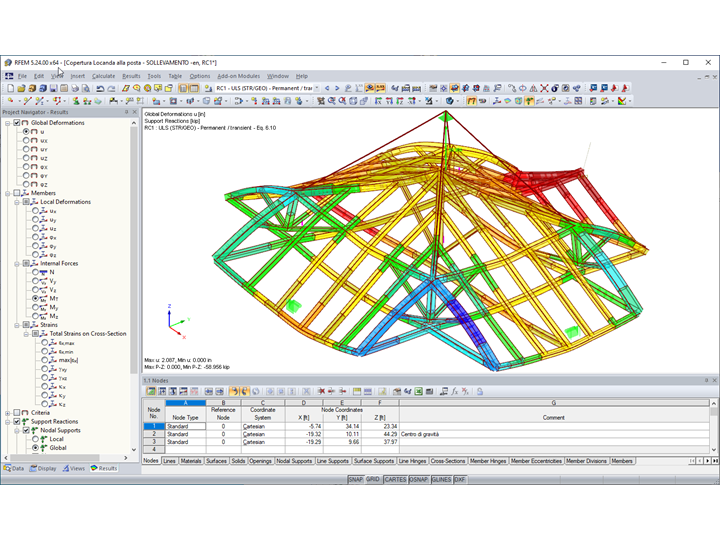

As juntas das vigas treliçadas foram reforçadas com elementos de aço para evitar a deslocação de elementos estruturais. Além disso, foi dada especial atenção ao processo de colocação da estrutura através do desenvolvimento de um modelo ad hoc no RFEM para estimar o estado de tensão da cobertura durante o içamento.

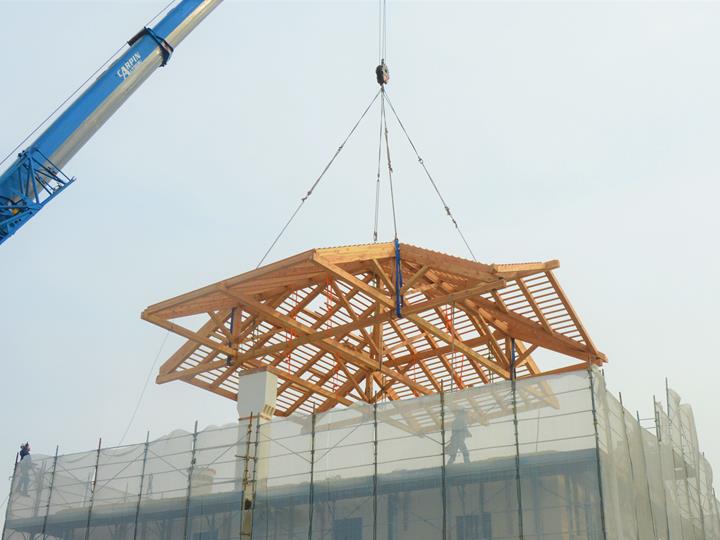

A particularidade desta renovação da cobertura reside no facto de a cobertura de 270 m² ter sido completamente construída no solo (para assegurar a continuidade dos trabalhos de construção debaixo da cobertura durante esse período de tempo) e depois içada e colocada como um bloco na estrutura de alvenaria vertical existente.

Local do projeto

Via Cà Tron, 33
30031 Dolo, Itália

Palavras-chave

Madeira
