Rénovation de la toiture du restaurant Locanda alla Posta à Venise, Italie

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

La société Scaldaferro de Dolo (Italie), spécialisée dans la fabrication de nougat, a fait appel en 2017 au bureau d'études Ri-Legno Srl de Trente, leader dans le dimensionnement et la rénovation de structures bois, afin de reconstruire la toiture en bois d’environ 17 x 16 m de l'ancien restaurant « Locanda alla Posta ».

Maître d'ouvrage Locanda alla Posta Srls
Via Cà Tron, 33
30031 Dolo, Italie
Calcul de structure et assemblage Ri-Legno Srl
Via della Cooperazione, 163-167
38123 Trente, Italie
Architecture Arch. Carlo dalla Pace

Modèle

La toiture existante était dans un état avancé de détérioration et présentait des signes d'usure générale. Après une inspection minutieuse, l'équipe de Ri-Legno a donc décidé de restaurer intégralement la toiture en recréant le plan d'origine.

Calcul de structure

Le bureau d'études Ri-Legno a utilisé le logiciel de calcul de structure RFEM ainsi que les modules additionnels RF-DYNAM Pro afin d'évaluer le comportement dynamique de la structure et RF-TIMBER Pro pour la vérification mécanique des composants en bois.

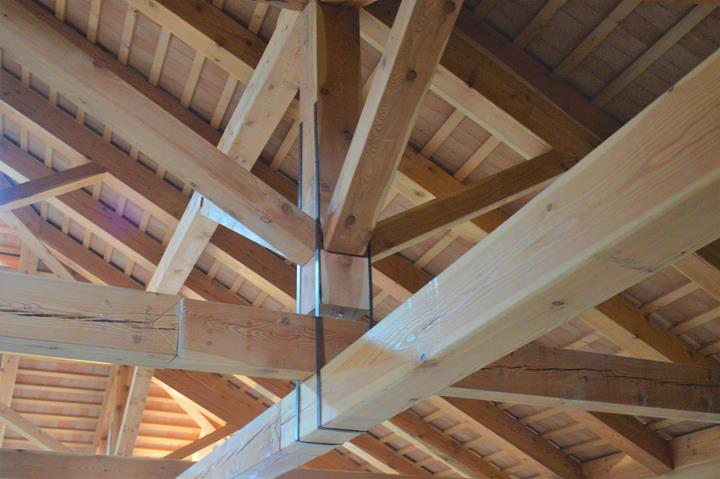

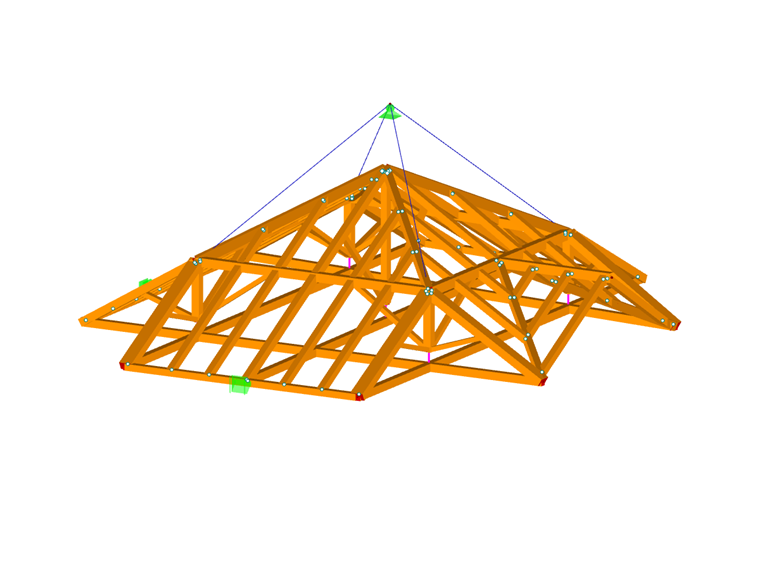

La géométrie du modèle a été élaborée de sorte à s'accorder aux éléments existants : une charpente de toiture de style piémontais et des fermes à l'italienne. Ces fermes d'une portée d'environ 17 m sont équipés de pannes servant d'appuis intermédiaires aux chevrons. La structure secondaire est composée de poutres en bois perpendiculaires au faîte, qui soutiennent le revêtement de toiture avec des hourdis et des tuiles canaux.

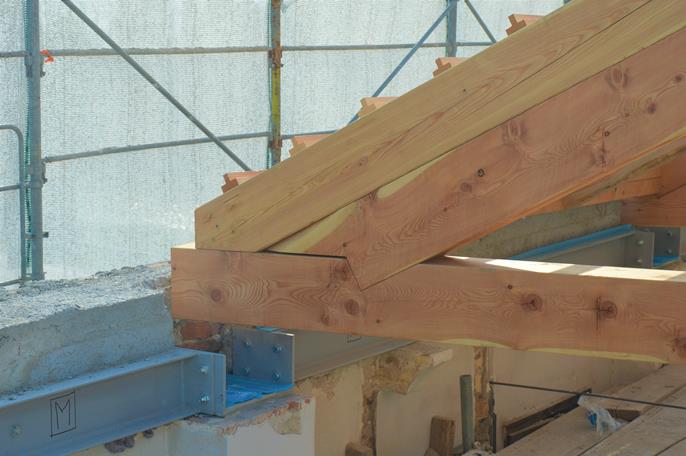

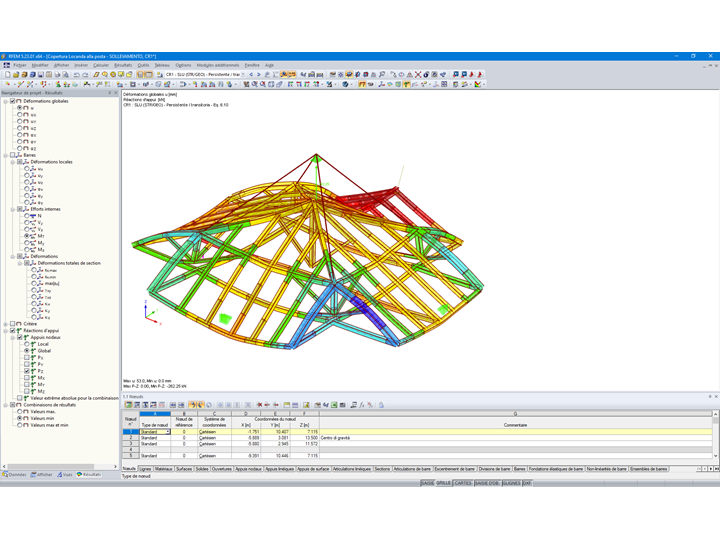

Les joints des poutres-treillis ont été renforcés à l'aide d'éléments métalliques afin d'éviter que les composants structuraux ne glissent. Une attention particulière a été portée au déplacement de la structure avec l'élaboration d'un modèle dédié dans RFEM pour estimer les contraintes appliquées à la toiture pendant le levage.

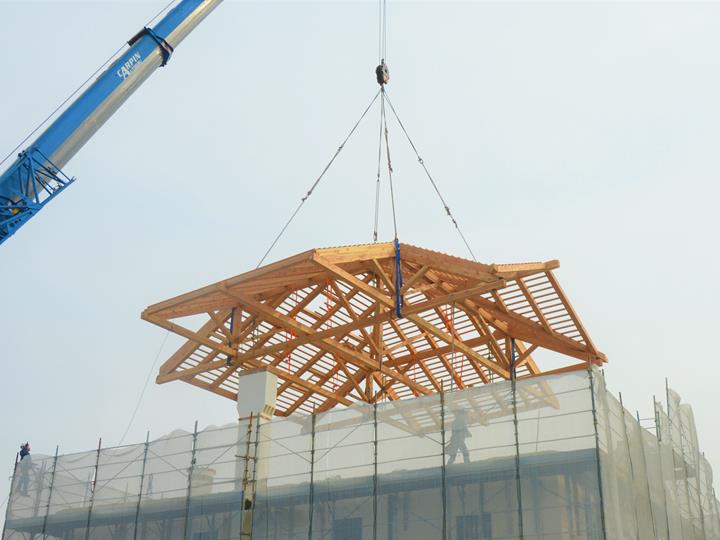

Cette opération de rénovation se caractérise par le fait que la toiture de 270 m² a été entièrement construite au sol afin de pouvoir poursuivre les travaux à réaliser sous la toiture, puis soulevée et installée sur la structure verticale en maçonnerie existante.

Adresse du projet

Via Cà Tron, 33
30031 Dolo, Italie

Mots-clés

Bois
