Rifacimento della copertura della "Locanda alla Posta" a Venezia, Italia

Calcolato con Dlubal Software

  • Progetti clienti

Progetto cliente

Nel 2017, il proprietario della Locanda alla Posta Scaldaferro di Dolo (VE) decide di rivolgersi a Ri-Legno S.R.L. di Trento, azienda leader nella diagnostica e riabilitazione strutturale di opere in legno, per intervenire sulla copertura lignea della costruzione di circa 17x16m.

Committente Locanda alla Posta Srls
Via Cà Tron, 33
30031 Dolo, Italia
Progettazione strutturale e montaggio Ri-Legno Srl
Via della Cooperazione, 163-167
38123 Trento, Italia
Progettazione architettonica Arch. Carlo dalla Pace

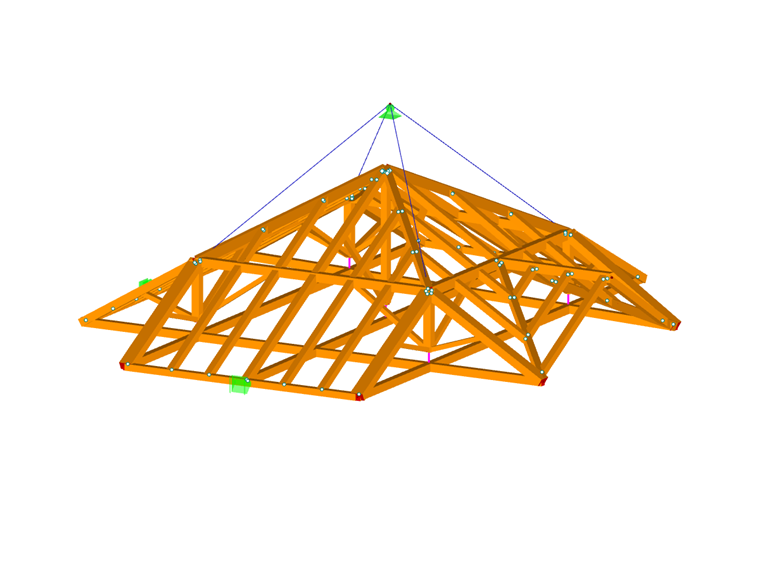

Modello

La copertura esistente presentava uno stato di degrado avanzato con ammaloramenti generalizzati perciò, dopo un'accurata ispezione, Ri-Legno decide di intervenire sulla struttura attraverso un rifacimento ex novo della stessa replicando fedelmente lo schema strutturale originario.

Progettazione strutturale

La progettazione strutturale eseguita dall’ufficio tecnico di Ri-Legno è stata effettuata con il software di calcolo RFEM con i moduli aggiuntivi RF-DYNAM Pro al fine di valutare il comportamento dinamico della struttura e RF-TIMBER Pro per la verifica meccanica degli elementi lignei.

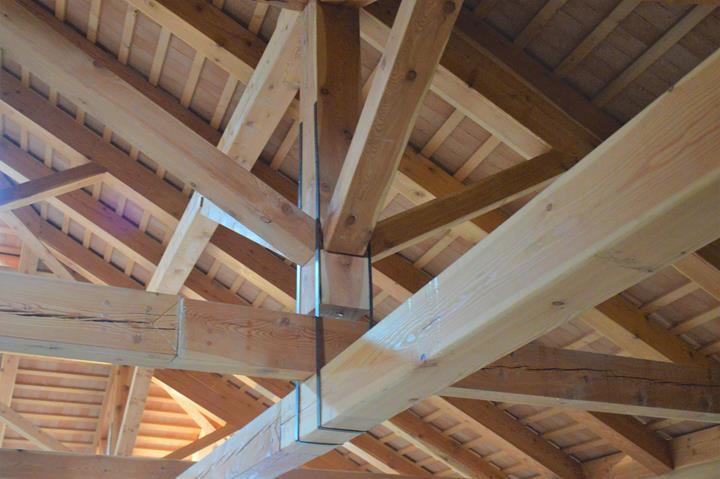

La geometria del modello è stata sviluppata nel rispetto dello schema strutturale esistente: orditura alla piemontese e capriate all’italiana. Le capriate coprono una luce di circa 17m e sono dotate di saette volte a fornire un appoggio intermedio al puntone. L’orditura secondaria è composta da travetti in legno perpendicolari alla linea di colmo che sorreggono il manto di copertura in tavelle e coppi.

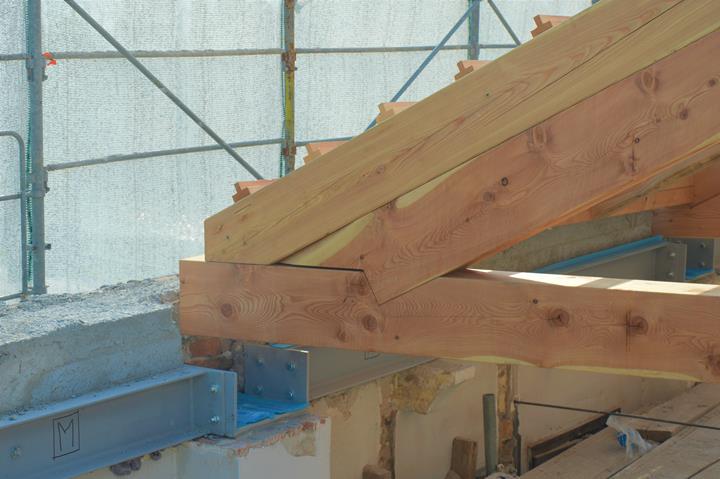

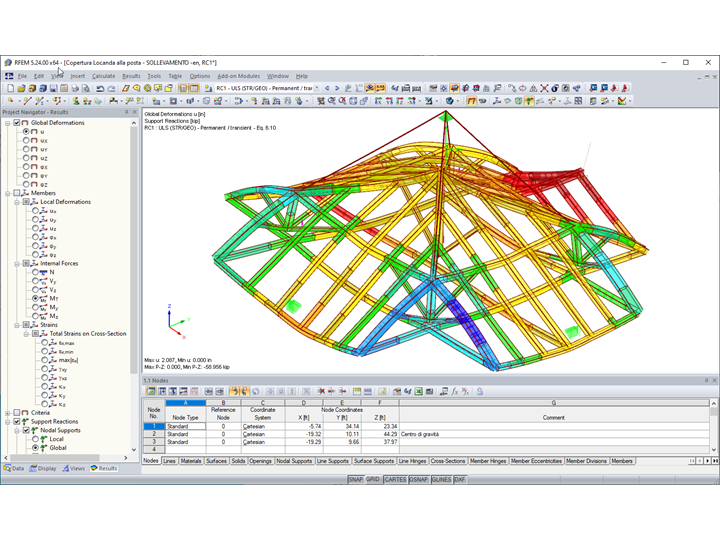

I giunti di carpenteria sono stati rinforzati mediante elementi metallici per evitare lo sfilamento degli elementi. Inoltre, si è prestata particolare attenzione alla movimentazione della struttura con un modello ad hoc sviluppato in RFEM per valutare lo stato di sollecitazione della copertura durante il sollevamento.

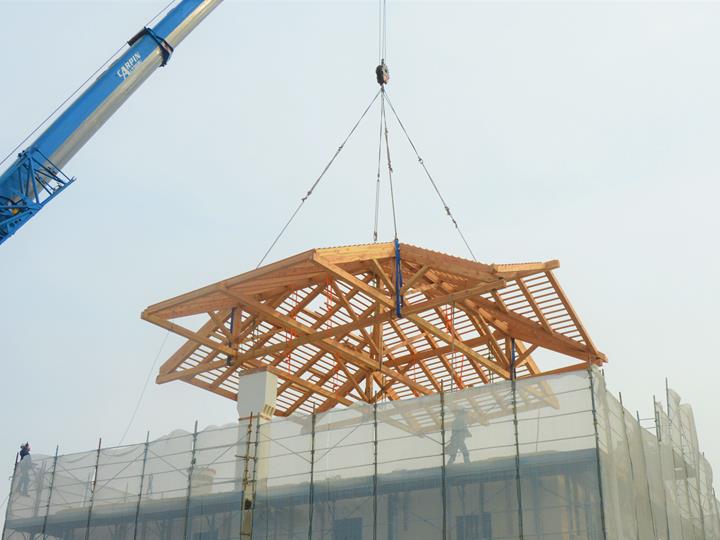

La particolarità dell’intervento infatti risiede nel fatto che la copertura di 270 mq è stata interamente costruita a terra (in modo da garantire continuità nello svolgimento delle attività produttive sottostanti) e successivamente varata e posizionata in blocco sulla struttura verticale esistente in muratura.

Posizione del progetto

Via Cà Tron, 33
30031 Dolo, Italia

Parole chiave

legname
