Rekonstrukce střechy hostince „Locanda alla Posta“ v Benátkách, Itálie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

V roce 2017 se společnost Scaldaferro z italského Dola na Benátsku, výrobce tureckého medu a vlastník někdejšího hostince Locanda alla Posta, obrátila na firmu Ri-Legno S.r.l. z Trenta, přední společnost v oblasti posudků a rekonstrukcí dřevěných konstrukcí, s požadavkem provést renovační práce na dřevěné střeše o rozměrech 17 m x 16 m zmíněného hostince.

Investor Locanda alla Posta S.r.l.s.
Via Cà Tron, 33
30031 Dolo, Itálie
Statický výpočet a montáž Ri-Legno S.r.l.
Via della Cooperazione, 163-167
38123 Trento, Itálie
Architektonický návrh Arch. Carlo dalla Pace

Model

Stávající střecha byla natolik zchátralá a jevila známky opotřebení takového rozsahu, že se společnost Ri-Legno po pečlivém přezkoumání rozhodla střechu postavit zcela znovu jako věrnou kopii původního stavebního projektu.

Posouzení

Projekční kancelář Ri-Legno použila pro návrh konstrukce program pro statické výpočty RFEM s přídavnými moduly RF-DYNAM Pro pro posouzení dynamického chování konstrukce a RF-TIMBER Pro pro posouzení nosných dřevěných prvků.

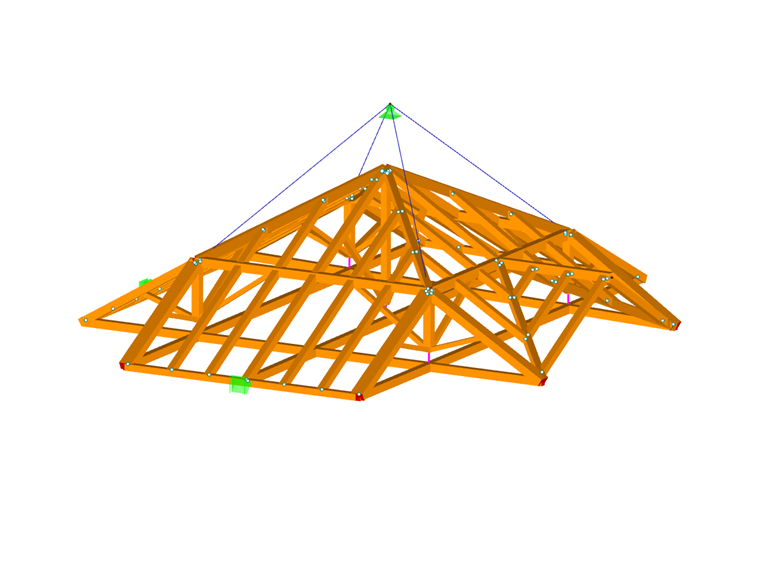

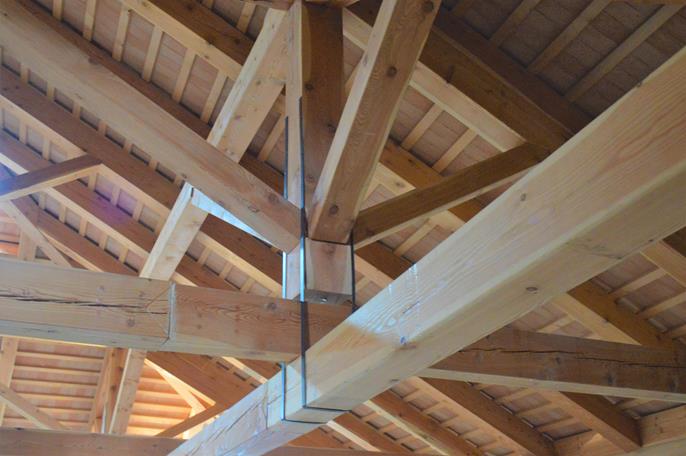

Geometrie modelu zohledňovala stávající konstrukční schéma: piemontský krov (orditura alla piemontese) a italské střešní vazníky (capriata all'italiana). Střešní vazníky mají rozpětí asi 17 metrů a jsou doplněny vzpěrami zajišťujícími mezilehlé podepření krokve. Krokve jsou postaveny kolmo na linii hřebene a nesou střešní krytinu z dutinových keramických tvarovek, prejzů a háků.

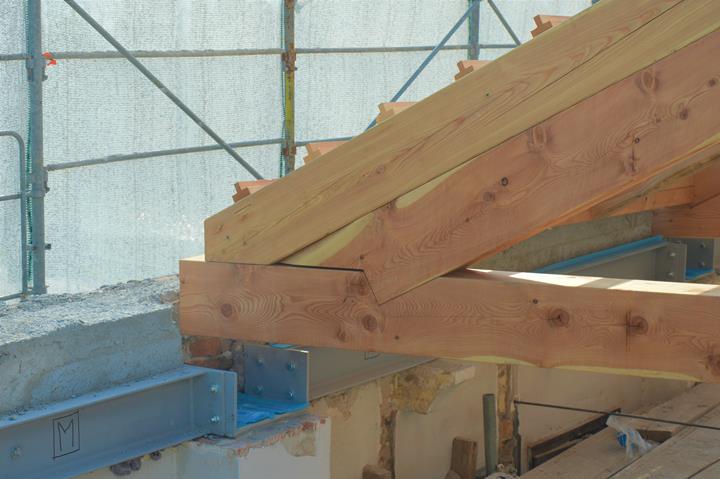

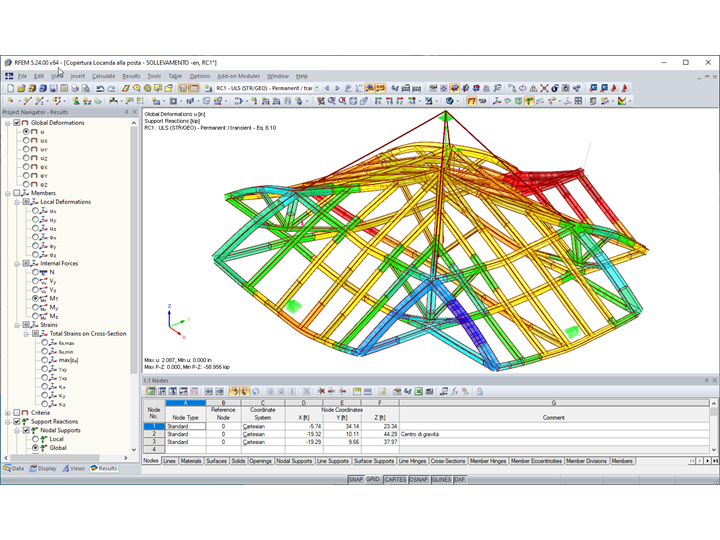

Styky příhradových nosníků byly vyztuženy ocelovými prvky, aby se zabránilo vyklouznutí konstrukčních prvků. Zvláštní pozornost byla dále věnována procesu usazení konstrukce. Pro tento konkrétní případ byl v programu RFEM vytvořen model pro posouzení napětí při zdvihu střechy.

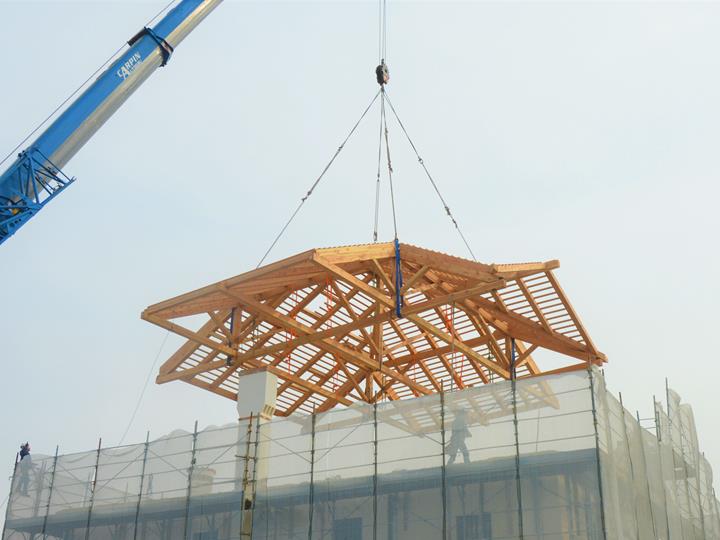

Tato sanace byla mimořádná v tom, že střecha o ploše 270 m² byla kompletně sestavena na zemi (aby bylo možné provést nezbytné práce pod střechou) a následně byla vyzdvižena a usazena jako blok na stávající svislou zděnou konstrukci.

Umístění projektu

Via Cà Tron, 33
30031 Dolo, Itálie

Klíčová slova

Dřevo
