Rekonstrukcja dachu budynku „Locanda alla Posta” w Wenecji, Włochy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W 2017 roku właściciel budynku Locanda alla Posta Scaldaferro w Dolo (VE) zwrócił się do Ri-Legno SRL z Trento, wiodącej firmy w dziedzinie diagnostyki i remontów konstrukcji drewnianych, z prośbą o interwencję w sprawie drewnianego dachu budynku, o wymiarach około 17x16 m.

Klient Locanda alla Posta Srls
Via Cà Tron, 33
30031 Dolo, Włochy
Projektowanie i montaż konstrukcyjny Ri-Legno Srl
Via della Cooperazione, 163-167
38123 Trydent, Włochy
Projekt architektoniczny Arch. Carlo dalla Pace

Model

Istniejący dach był znacznie uszkodzony, dlatego po dokładnej kontroli firma Ri-Legno podjęła decyzję o odbudowaniu dachu, wiernie odwzorowując pierwotny schemat konstrukcyjny.

Obliczenia konstrukcyjne

Projekt konstrukcyjny, sporządzony przez biuro inżynierskie Ri-Legno, został wykonany w programie obliczeniowym RFEM z wykorzystaniem dodatkowych modułów RF-DYNAM Pro, w celu oceny dynamicznego zachowania konstrukcji, oraz modułu RF-TIMBER Pro, którym posłużono się do weryfikacji nośności elementów drewnianych.

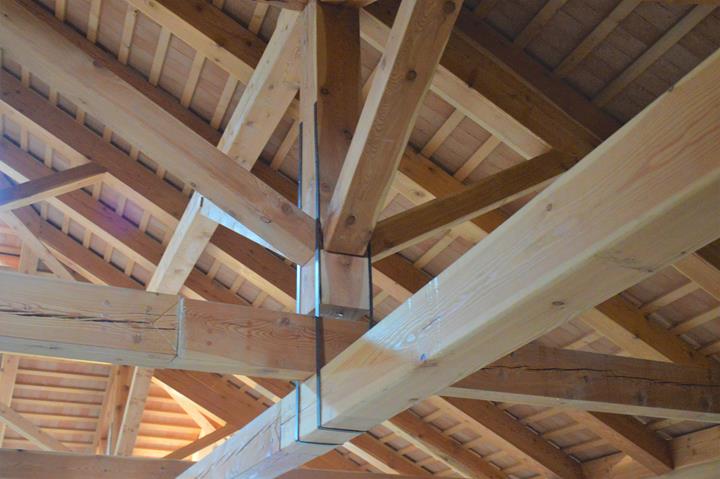

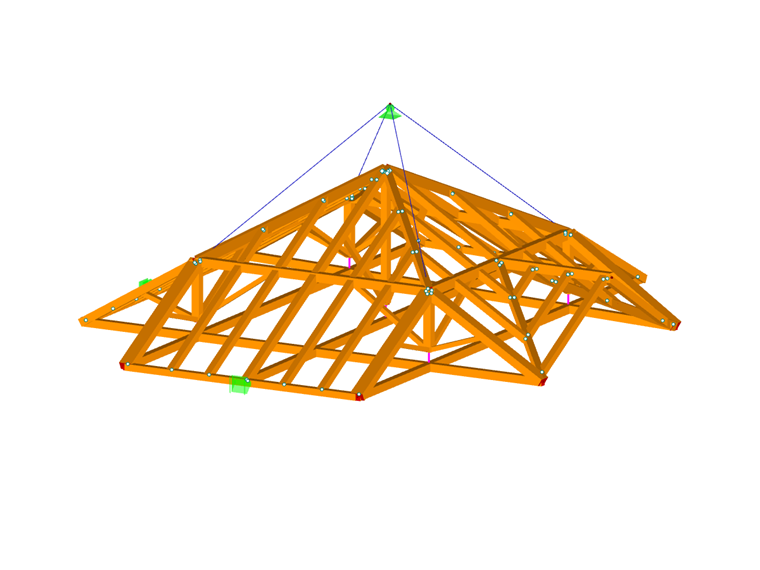

Geometria modelu została opracowana zgodnie z istniejącym schematem konstrukcyjnym: kształt dachu w stylu piemonckim wykorzystujący tzw. włoskie skratowanie. Kratownice mają rozpiętość około 17 m i są wyposażone w zastrzały, których rolą jest zapewnienie pośredniego podparcia dla krokwi. Konstrukcja pomocnicza składa się z drewnianych belek biegnących prostopadle do linii kalenicy, które podtrzymują pokrycie dachu.

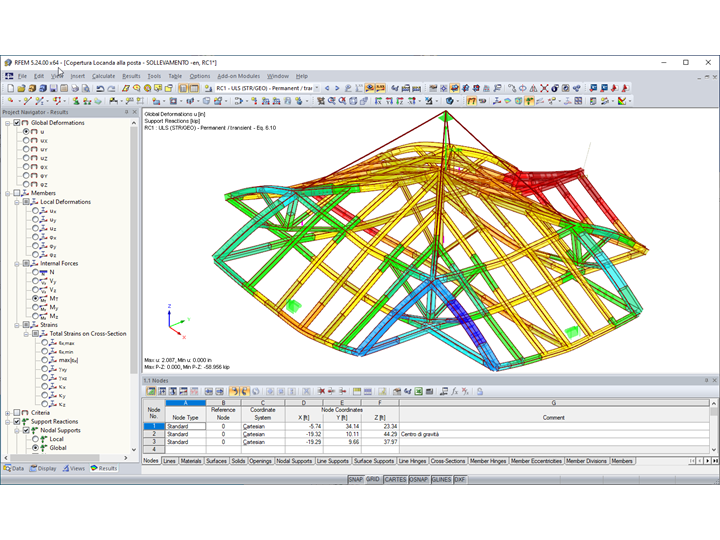

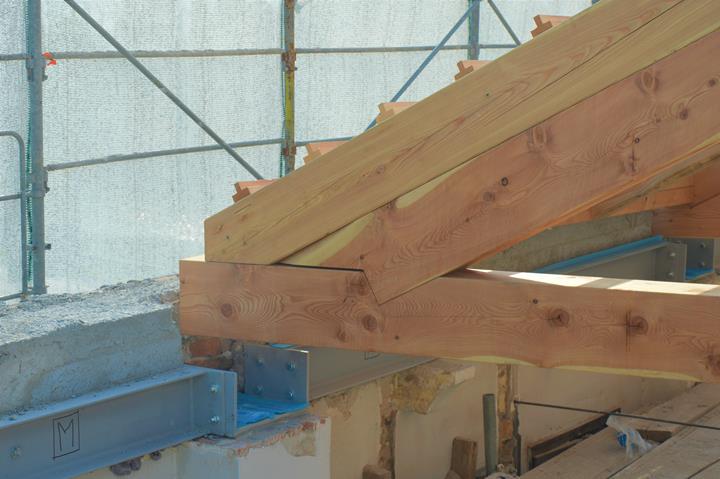

Połączenia ciesielskie zostały wzmocnione elementami metalowymi, aby zapobiec ich wysunięciu. Ponadto szczególną uwagę zwrócono na schemat transportowy konstrukcji. W tym celu w programie RFEM stworzono dodatkowy model, który pomógł ocenić poziom naprężeń w dachu podczas podnoszenia.

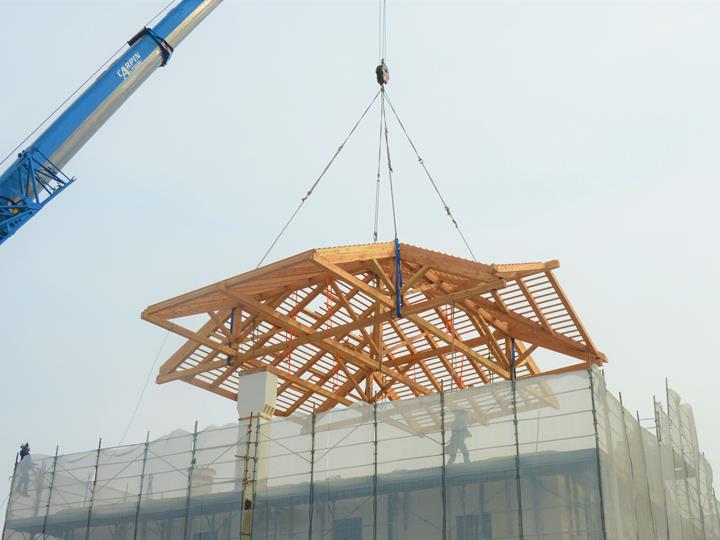

Wyjątkowość całej operacji polega na tym, że konstrukcja dachu o powierzchni 270 m2 została w całości zbudowana na ziemi w celu zagwarantowania ciągłości wykonywania podstawowych zadań produkcyjnych w budynku. Następnie została ona podniesiona i umieszczona jako blok na istniejących ścianach murowanych.

Lokalizacja projektu

Via Cà Tron, 33
30031 Dolo, Włochy

Słowa kluczowe

Drewno

Skomentuj...

Skomentuj...

  • Odwiedziny 1369x
  • Zaktualizowane 7. kwietnia 2021
