Предварительный расчет деревянных и стальных конструкций в школе им. Марии Кюри в городе Фонтуа, Франция

Проект заказчика

Назад к проектам заказчиков

[FR] CP 001178 | Предварительный расчет деревянных и стальных конструкций в школе им. Марии Кюри ...

Назад к проектам заказчиков

30. августа 2020

001178

Деревянные конструкции

Еврокод 3

Генеральный подрядчик компания Demathieu Bard Construction предоставил фирме BET Moselle Bois, заказчику компании Dlubal, возможность выполнить предварительный расчет деревянных и стальных конструкций для двух проектов, которые являются частью школы им. Марии Кюри в городе Фонтуа, район Мозель.

Заказчик	Район Мозель, Франция Официальный сайт
Архитектор	KL Architectes, Мец, Франция www.kl-architectes.fr Bagard & Luron Architectes, Нанси, Франция www.bagard-luron.com
Расчет конструкций	BMB-BET Moselle Bois, Сен-Жюльен-ле-Мец, Франция www.bet-moselle-bois.fr
Генеральный подрядчик	Demathieu Bard Construction, Монтиньи-ле-Мец, Франция www.demathieu-bard.fr

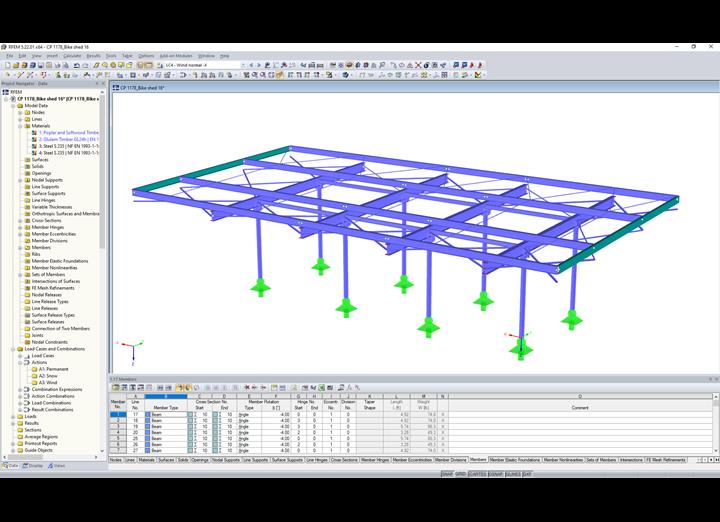

Данные из программы RFEM для велосипедной стоянки

Модель

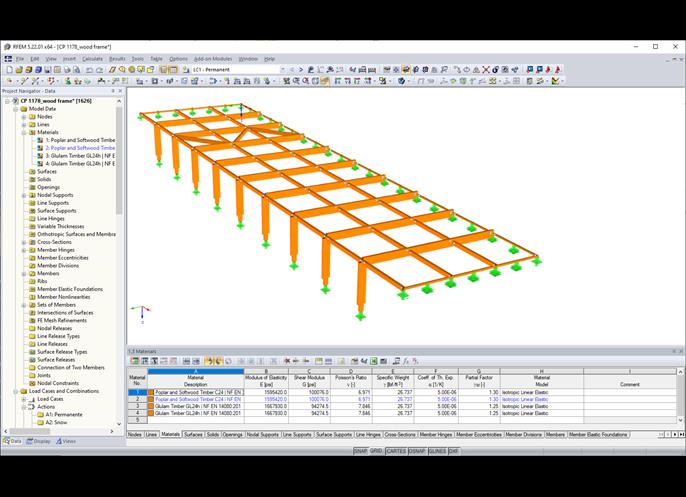

Модель - Кровельная конструкция

Новый вход в здание школы

Деревянная конструкция входа в школу сделана из полурамы из клееной древесины. Все ее стойки и стропила соединены с помощью стенок плит. В верхней части затем стропила на одном конце опираются на бетонную стену.

Деревянные стойки, между которыми располагаются стержни каркаса, имеют еще шарнирную опору, прикрепленную к бетонному полу.

Кровельные прогоны затем поддерживаются продольной балкой.

Новая велостоянка

Навес велостоянки состоит из стального каркаса с круглыми колоннами, прикрепленными на уровне земли. Прогоны и стропила конструкции сделаны из двутавровых балок. Все колонны затем жестко соединены со стропилами. Для обеспечения более надежного соединения с прогонами, приварена к верхней части колонны плита с двутавровым профилем.

Сами рамы ориентированы в продольном направлении, причем прогоны всегда закреплены с каждой стороны.

На уровне крыши потом к верхним прогонам и нижним плитам прикреплен вертикальный шифер.

Расчет конструкций

Компания BET Moselle Bois выбрала для предварительного расчета 3D рамы программу для расчета конструкций RFEM. Все требуемые расчеты по норме Еврокод 5 для деревянной конструкции и норме Еврокод 3 для стальной конструкции затем выполнялись в дополнительных модулях RF-TIMBER Pro и RF-STEEL EC3.

Расположение проекта

Rue de Verdun
57650 Фонтуа
Франция
