法国丰图瓦玛丽居里学校的木结构和钢结构的初步设计

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

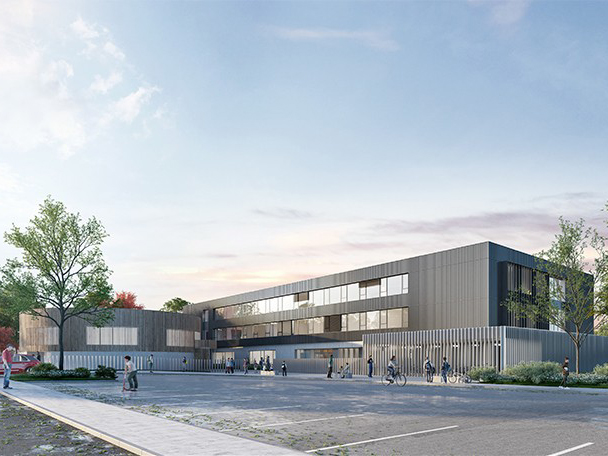

Dlubal 的用户 BET Moselle Bois 受总承包商 Demathieu Bard Construction 的委托,对位于法国摩泽尔省丰图瓦的玛丽居里学校的两栋建筑进行了木结构和钢结构的初步设计。

投资者 Moselle District, France
Official Site
施工管理 KL Architectes, Metz, France
www.kl-architectes.fr

Bagard & Luron Architectes, Nancy, France
www.bagard-luron.com

结构设计 BMB-BET Moselle Bois, Saint Julien Lès Metz, France
www.bet-moselle-bois.fr
总承包商 Demathieu Bard Construction, Montigny-lès-Metz, France
www.demathieu-bard.fr

自行车棚的 RFEM 数据

模型

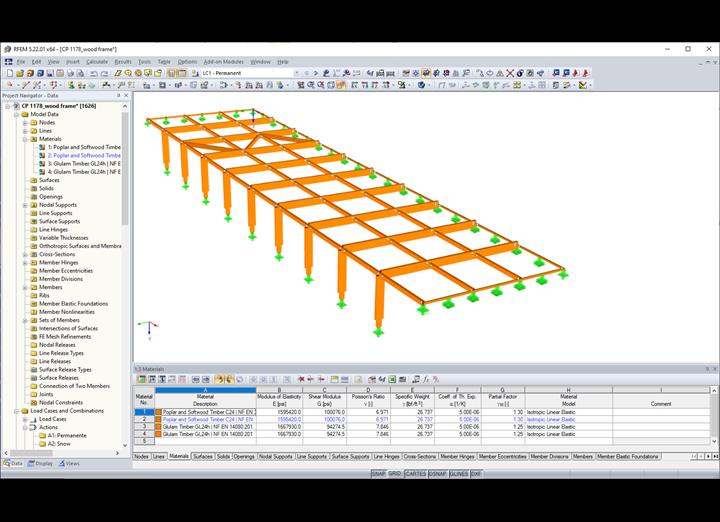

学校新建工程

学校的入口为层板胶合木结构。 柱子与椽条通过齿板连接。 椽条一端由混凝土墙支撑,

木柱与混凝土天花板铰接。

在檩条下面的椽条空间里,有一根纵梁。

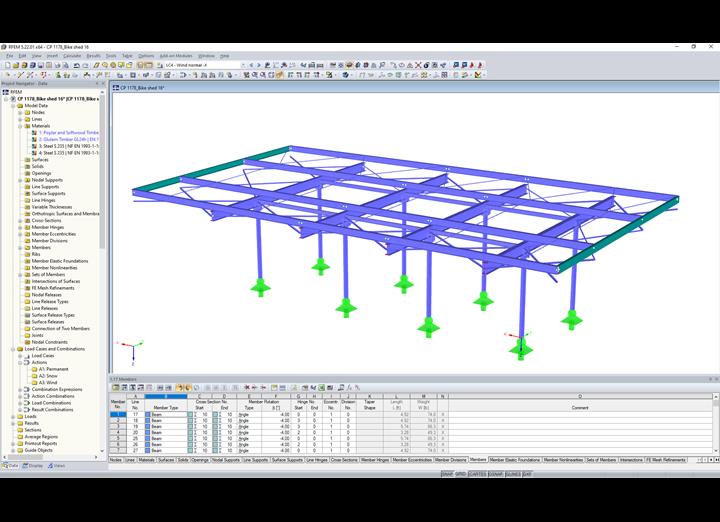

自行车棚

自行车棚为钢框架结构,柱截面为圆形。 檩条和椽条截面为工字钢。 柱子与椽条之间通过十字钢板刚接, 钢板截面为工字钢,焊接在圆柱的上端。

框架沿纵向布置。

自行车棚的围护结构采用薄板,其两端分别固定在檩条和地面板上。

结构设计

BET Moselle Bois 使用结构分析软件 RFEM 对木结构和钢结构进行了三维建模,并完成了初步设计。 使用了附加模块 RF-TIMBER Pro 和 RF-STEEL EC3 对木结构和钢结构分别按照欧洲规范 5 和欧洲规范 3 进行了设计。

项目位置

Rue de Verdun
57650 Fontoy
France
