Prédimensionnement de charpentes bois et métal au collège Marie Curie de Fontoy, France
Projet Client
-
01
Figure - Vue d'architecte du collège Marie Curie de Fontoy (© KL Architectes - Bagard & Luron)
-
![Modèle RFEM de la charpente de l'externat (© BET Moselle Bois)]()
01

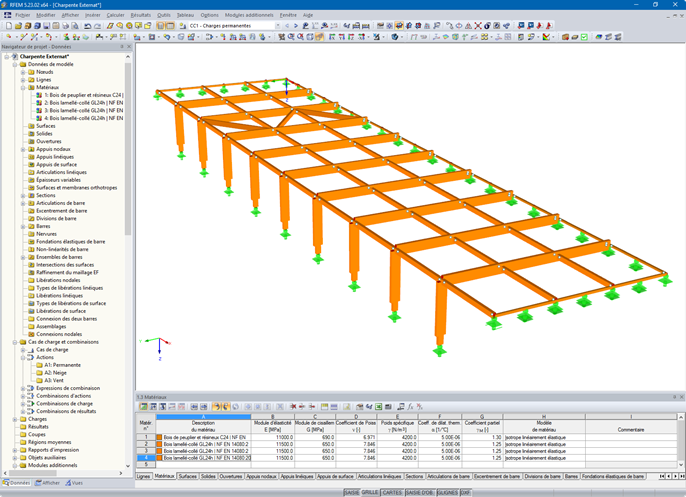

Figure - Modèle RFEM de la charpente de l'externat (© BET Moselle Bois)
-
![Modèle RFEM du local à vélos (© BET Moselle Bois)]()
01

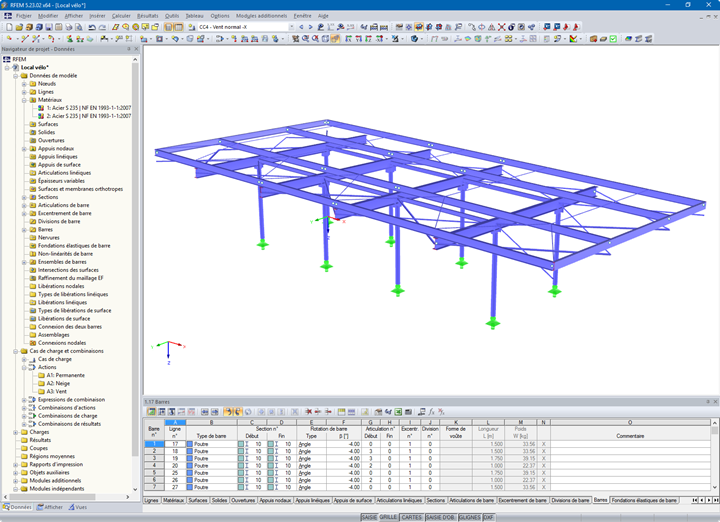

Figure - Modèle RFEM du local à vélos (© BET Moselle Bois)
-
![© KL Architects - Bagard & Luron]()
01
Figure - © KL Architects - Bagard & Luron
-
![Local vélo du collège Marie Curie de Fontoy, France]()
01

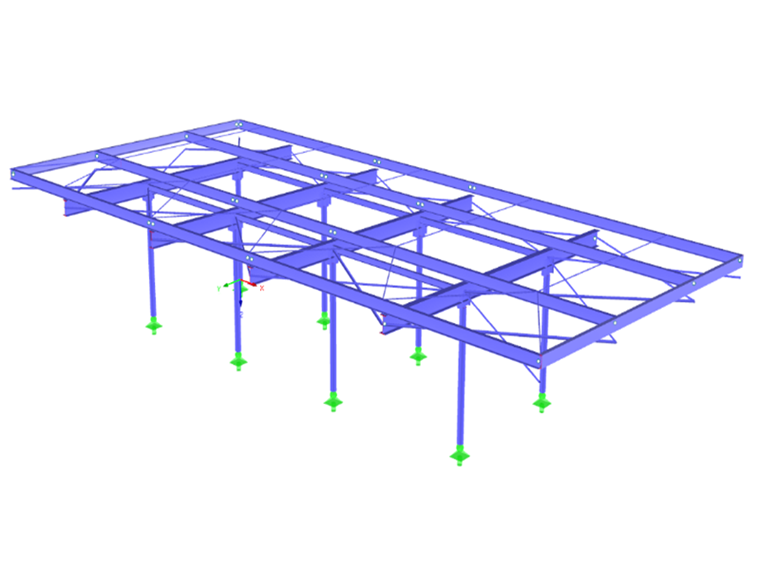

Figure - Local vélo du collège Marie Curie de Fontoy, France
-
![Local vélo du collège Marie Curie de Fontoy, France]()
01
Figure - Local vélo du collège Marie Curie de Fontoy, France
-
02
Figure - Modèle RFEM de la charpente de l'externat (© BET Moselle Bois)
-
![Vue d'architecte du collège Marie Curie de Fontoy (© KL Architectes - Bagard & Luron)]()
02
Figure - Vue d'architecte du collège Marie Curie de Fontoy (© KL Architectes - Bagard & Luron)
-
![Modèle RFEM du local à vélos (© BET Moselle Bois)]()
02
Figure - Modèle RFEM du local à vélos (© BET Moselle Bois)
-
![© KL Architects - Bagard & Luron]()
02
Figure - © KL Architects - Bagard & Luron
-
![Local vélo du collège Marie Curie de Fontoy, France]()
02
Figure - Local vélo du collège Marie Curie de Fontoy, France
-
03
Figure - Modèle RFEM du local à vélos (© BET Moselle Bois)
-
![Vue d'architecte du collège Marie Curie de Fontoy (© KL Architectes - Bagard & Luron)]()
03
Figure - Vue d'architecte du collège Marie Curie de Fontoy (© KL Architectes - Bagard & Luron)
-
![Modèle RFEM de la charpente de l'externat (© BET Moselle Bois)]()
03
Figure - Modèle RFEM de la charpente de l'externat (© BET Moselle Bois)
-
![© KL Architects - Bagard & Luron]()
03
Figure - © KL Architects - Bagard & Luron
-
![Local vélo du collège Marie Curie de Fontoy, France]()
03
Figure - Local vélo du collège Marie Curie de Fontoy, France
Le client de Dlubal Software BET Moselle Bois a été chargé par l’entreprise générale Demathieu Bard Construction d’effectuer un prédimensionnement des charpentes bois et métal pour deux bâtiments du collège Marie Curie de Fontoy, en Moselle.
| Maître d'ouvrage |
Département de la Moselle, France Site officiel |
| Maître d'œuvre |
KL Architectes, Metz, France www.kl-architectes.fr Bagard & Luron Architectes, Nancy, France |
| Calcul de structure |
BMB-BET Moselle Bois, Saint Julien Lès Metz, France www.bet-moselle-bois.fr |
| Entreprise générale |
Demathieu Bard Construction, Montigny-lès-Metz, France www.demathieu-bard.fr |
Données du modèle RFEM du local vélo
Modèle
Édicule de l’externat
La charpente bois de l’édicule de l’externat est un demi-portique en lamellé-collé. Les assemblages par encastrements entre les poteaux et les arbalétriers sont réalisés à l’aide de plats en âme. En partie haute, les arbalétriers sont en appui sur un mur béton.
Les poteaux bois sont articulés sur la dalle béton et les menuiseries seront mises en œuvre entre chaque poteau.
Une poutre au vent longitudinale est mise en place dans la chambrée des arbalétriers, sous les pannes.
Local à vélo
Le local vélo est constitué d’une charpente métallique composée de poteaux métalliques circulaires articulés en pied. Les pannes et les arbalétriers sont en profilés en I. Les poteaux et les arbalétriers sont eux aussi assemblés par encastrements. Une platine recevant un profilé en I sera ainsi soudée en tête de poteau circulaire pour réaliser l’encastrement avec l’arbalétrier.
Des portiques sont mis en place longitudinalement et les pannes sont en porte-à-faux de chaque côté.
Un bardage vertical à claire voie sera posé sur le local, fixé en tête sur les pannes et en pied sur des lisses ancrées au sol.
Calcul de structure
Le BET Moselle Bois a effectué le calcul de prédimensonnement des deux charpentes en réalisant des modèles 3D sur le logiciel de calcul RFEM. Les vérifications normatives selon l’Eurocode 5 pour la partie bois et l’Eurocode 3 pour la partie acier ont été réalisées respectivement avec les modules RF-TIMBER Pro et RF-STEEL EC3.
Adresse du projet
Rue de Verdun57650 Fontoy
France
