Dimensionamento preliminar da estrutura de madeira e de aço na escola Marie Curie em Fontoy, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O cliente da Dlubal BET Moselle Bois foi contratado pelo empreiteiro geral Demathieu Bard Construction para a realização do dimensionamento preliminar da estrutura de madeira e de aço de dois edifícios pertencentes à escola Marie Curie, localizada em Fontoy, no departamento de Mosela, França.

Investidor Departamento de Mosela, França
Site oficial
Gestão da obra KL Architectes, Metz, França
www.kl-architectes.fr

Bagard & Luron Architectes, Nancy, França
www.bagard-luron.com

Cálculo estrutural BMB-BET Moselle Bois, Saint Julien Lès Metz, França
www.bet-moselle-bois.fr
Empreiteiro geral Demathieu Bard Construction, Montigny-lès-Metz, França
www.demathieu-bard.fr

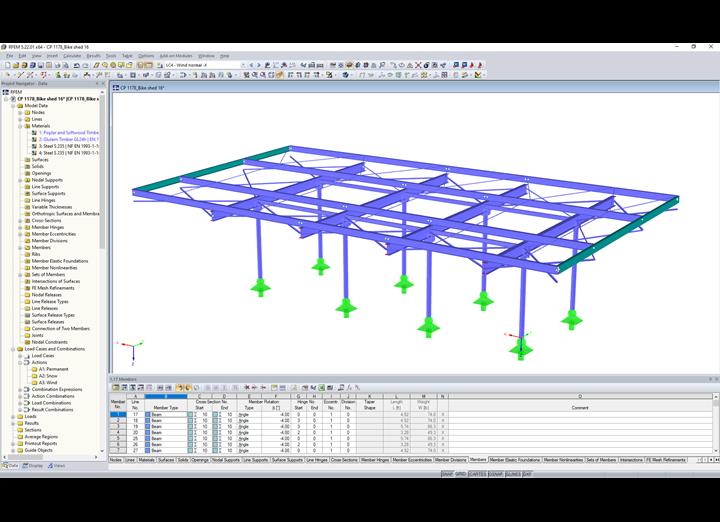

Dados do RFEM para o abrigo de bicicletas

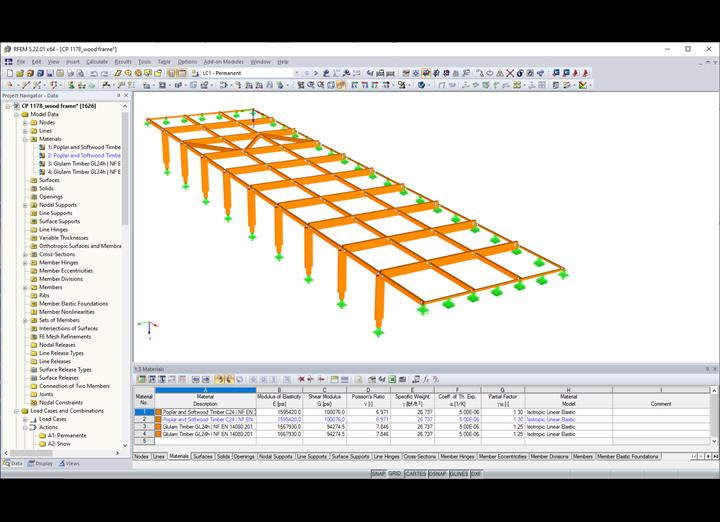

Modelo

Nova entrada do edifício da escola

A estrutura de madeira da entrada da escola é um semipórtico de madeira laminada colada. As ligações de encaixe entre os postes e as vigas de cobertura foram realizadas com o auxílio de chapas de alma. Na parte superior, as vigas de cobertura estão apoiadas sobre uma parede de betão.

Os postes de madeira estão ligados de forma articulada ao piso de betão e as barras estendem-se entre cada poste.

Nos intervalos da viga de cobertura, sob as madres, encontra-se uma viga longitudinal.

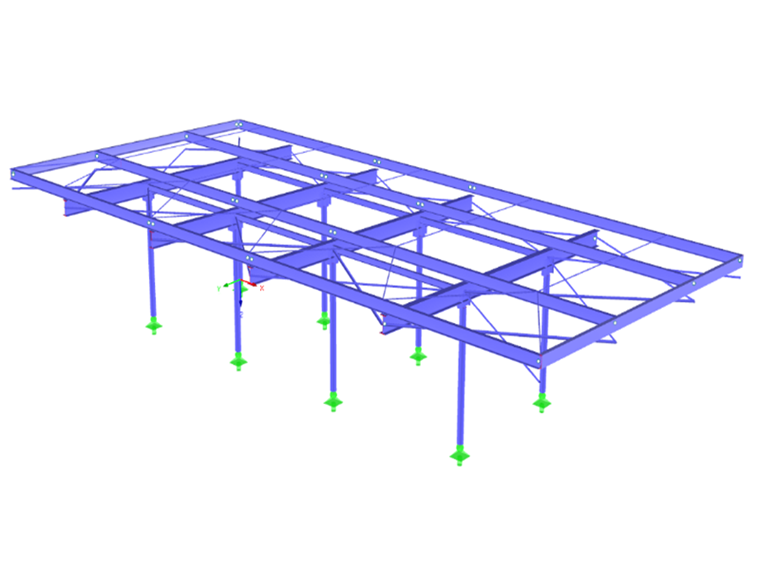

Abrigo de bicicletas

O abrigo de bicicletas é composto por um pórtico de aços com postes circulares também de aço presos ao nível do solo. As madres e as vigas de cobertura são perfis em I. Os postos também estão rigidamente ligados às vigas de cobertura. Na parte superior do poste circular, foi soldada uma placa com um perfil em I para assegurar a ligação com a madre.

Os pórticos estão orientados na direção longitudinal e as madres estão fixadas em cada lado.

O abrigo de bicicletas tem um revestimento de lamelas que foi fixado às madres na parte superior e à placa do solo na parte inferior.

Planeamento estrutural

A BET Moselle Bois efetuou o dimensionamento preliminar de ambos os pórticos em 3D com o programa de análise estrutural RFEM. As verificações necessárias de acordo com o Eurocódigo 5 para a estrutura de madeira e o Eurocódigo 3 para a estrutura de aço foram realizadas, respetivamente, com os módulos adicionais RF-TIMBER Pro e RF-STEEL EC3.

Local do projeto

Rue de Verdun
57650 Fontoy
França
