Projekt wstępny konstrukcji szkoły im. Marie Curie w Fontoy, Francja
Projekt klienta
![[FR] CP 001178 | Projekt wstępny konstrukcji szkoły im. Marie Curie w Fontoy, Francja](/-/media/Images/netgenium/thumbnails/2/9/6/4/5/2964559/2964559.png?la=pl&mw=280&mlid=C3BA73082E1B43E395127765BC17417F&hash=C83B58A6A0137BF4526A540C6271AFC133801A17)
-
01
Obraz - Widok architekta na Marie Curie College w Fontoy (© KL Architectes - Bagard & Luron)
-
01

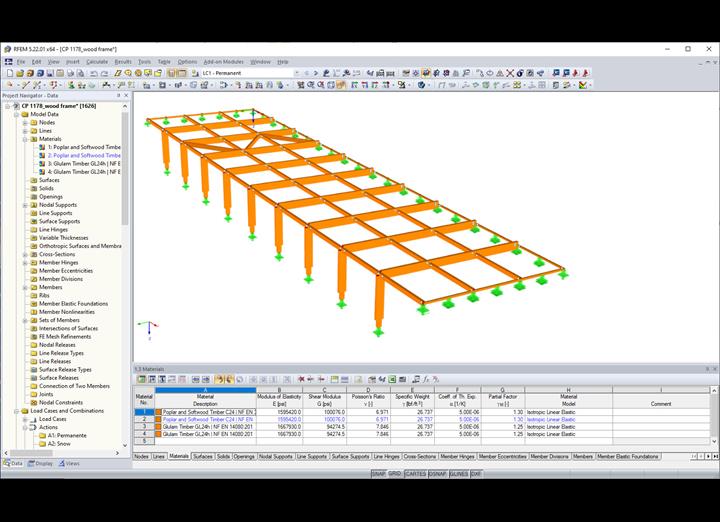

Obraz - Model holu wejściowego z drewna - RFEM (© BET Moselle Bois)
-
01

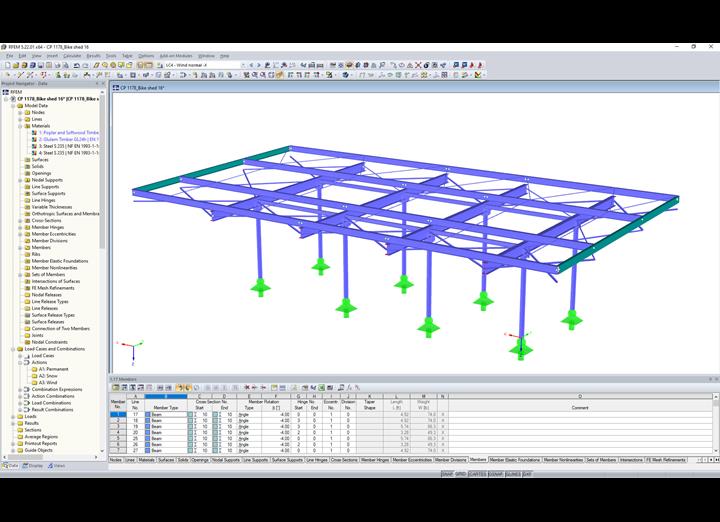

Obraz - Model wiaty dla rowerów w RFEM (© BET Moselle Bois)
-
01
Obraz - © KL Architekci - Bagard & Luron
-
01
Obraz - Bike Room w Marie Curie College w Fontoy, Francja
-
01
Obraz - Bike Room w Marie Curie College w Fontoy we Francji
-
02
Obraz - Model holu wejściowego z drewna - RFEM (© BET Moselle Bois)
-
02
Obraz - Widok architekta na Marie Curie College w Fontoy (© KL Architectes - Bagard & Luron)
-
02
Obraz - Model wiaty dla rowerów w RFEM (© BET Moselle Bois)
-
02
Obraz - © KL Architekci - Bagard & Luron
-
02
Obraz - Bike Room w Marie Curie College w Fontoy, Francja
-
03
Obraz - Model wiaty dla rowerów w RFEM (© BET Moselle Bois)
-
03
Obraz - Widok architekta na Marie Curie College w Fontoy (© KL Architectes - Bagard & Luron)
-
03
Obraz - Model holu wejściowego z drewna - RFEM (© BET Moselle Bois)
-
03
Obraz - © KL Architekci - Bagard & Luron
-
03
Obraz - Bike Room w Marie Curie College w Fontoy, Francja
Demathieu Bard Construction, generalny wykonawca, zleciła firmie BET Moselle Bois, klientowi firmy Dlubal, opracowanie wstępnego projektu konstrukcyjnego zadaszenia drewnianego i stalowego. Projekty są częścią szkoły im. Marie Curie w Fontoy w dzielnicy Moselle.
| Klient |
Dystrykt Moselle, Francja Oficjalna strona |
| Architekt |
KL Architectes, Metz, Francja www.kl-architectes.fr Bagard & Luron Architectes, Nancy, Francja |
| Obliczenia konstrukcyjne |
BMB-BET Moselle Bois, Saint Julien Lès Metz, Francja www.bet-moselle-bois.fr |
| Generalny wykonawca |
Demathieu Bard Construction, Montigny-lès-Metz, Francja www.demathieu-bard.fr |
Dane RFEM dla wiaty na rowery
Model
Nowy hol wejściowy do budynku szkoły
Konstrukcję drewnianą holu wejściowego stanowi półrama z drewna klejonego. Pomiędzy słupami a krokwiami zastosowano połączenia na blachy węzłowe i śruby. Krokwie zadaszenia podparte są z jednej strony na słupach a z drugiej na ścianie betonowej.
Słupy podparte są przegubowo na posadzce betonowej oraz spięte po długości za pomocą drewnianych belek oczepowych.
Płatwie dachowe podpiera podłużna belka.
Nowa wiata na rowery
Wiata na rowery ma konstrukcję stalowej ramy. Słupy o przekrojach rurowych przytwierdzono do podłoża w schemacie przegubowym. Płatwie i krokwie wykonano z dwuteowników walcowanych. Słupy są sztywno połączone z krokwiami. Głowicę słupa stanowi fragment dwuteownika, który zapewnia solidne połączenie z płatwiami.
Ramy główne są zorientowane w kierunku podłużnym wiaty, a płatwie są utwierdzone obustronnie.
Pokrycie dachu przymocowane jest bezpośrednio do górnej powierzchni płatwi.
Obliczenia konstrukcyjne
Firma BET Moselle Bois sporządziła projekt wstępny ramy 3D, korzystając z programu do analizy statyczno-wytrzymałościowej RFEM. Wymagane obliczenia zgodnie z Eurokodem 5 dla konstrukcji drewnianej i Eurokodem 3 dla konstrukcji stalowej zostały wykonane z wykorzystaniem modułów dodatkowych RF-TIMBER Pro i RF-STEEL EC3.
Lokalizacja projektu
Rue de Verdun57650 Fontoy
Francja
