Vorbemessung der Holz- und Metallkonstruktion an der Marie-Curie-Schule in Fontoy, Frankreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Der Dlubal-Kunde BET Moselle Bois wurde vom Generalunternehmen Demathieu Bard Construction mit der Vorbemessung der Holz- und Metallkonstruktion für zwei Gebäude der Marie-Curie-Schule in Fontoy im Bezirk Moselle beauftragt.

Auftraggeber Bezirk Moselle, Frankreich
Offizielle Webseite
Bauleitung KL Architectes, Metz, Frankreich
www.kl-architectes.fr

Bagard & Luron Architectes, Nancy, Frankreich
www.bagard-luron.com

Statische Berechnung BMB-BET Moselle Bois, Saint Julien Lès Metz, Frankreich
www.bet-moselle-bois.fr
Generalunternehmer Demathieu Bard Construction, Montigny-lès-Metz, Frankreich
www.demathieu-bard.fr

RFEM-Daten für den Fahrradunterstand

Modell

Neubau der Schule

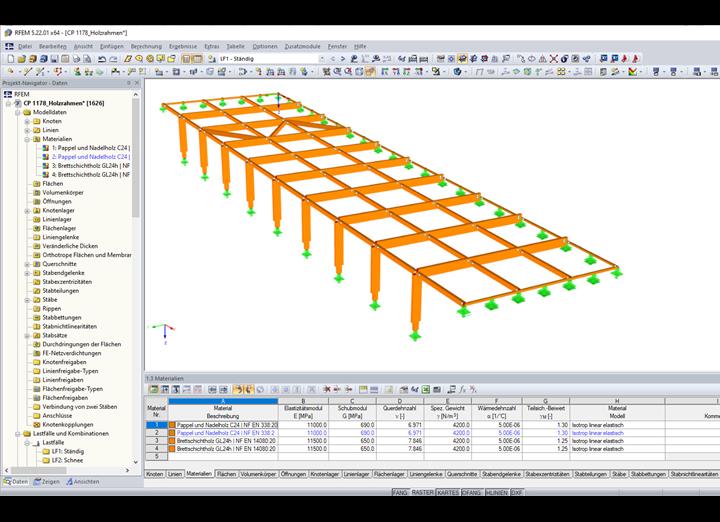

Die Holzkonstruktion des Eingangsbereichs der Schule ist ein Halbrahmen aus Brettschichtholz. Die Steckverbindungen zwischen Pfosten und Sparren erfolgen über Stegbleche. Im oberen Teil ruhen die Sparren auf einer Betonwand.

Die Holzpfosten sind an die Betondecke gelenkig angeschlossen und der Rahmen wird zwischen jedem Pfosten ausgeführt.

In den Sparrenräumen, unterhalb der Pfetten, befindet sich ein Längsträger.

Fahrradunterstand

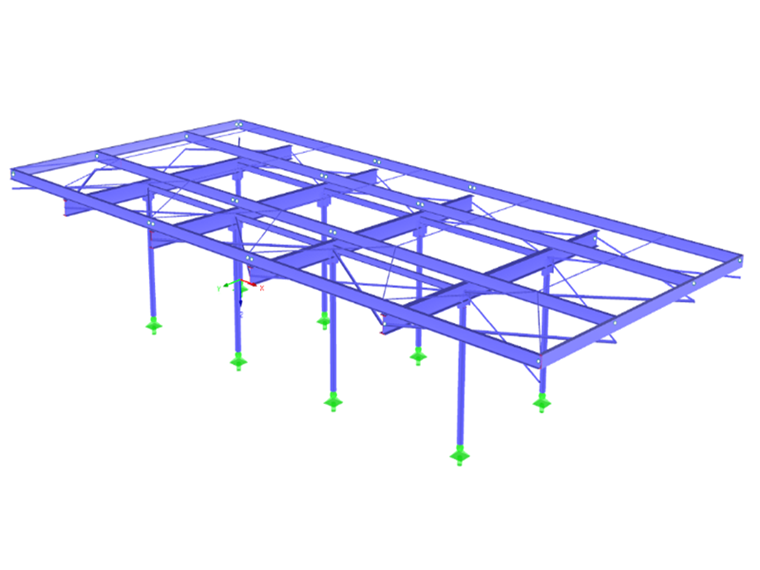

Der Fahrradunterstand besteht aus einem Metallrahmen mit runden Metallpfosten, die am Boden befestigt sind. Die Pfetten und Sparren sind in I-Profilen ausgeführt. Die Pfosten und Sparren sind jeweils auch durch Verbindungen fixiert. Eine Platte mit einem I-Profil wird am oberen Ende des Rundpfostens angeschweißt, um die Verbindung mit der Pfette zu sichern.

Die Rahmen werden in Längsrichtung aufgestellt und die Pfetten sind auf jeder Seite eingespannt.

Im Fahrradunterstand wird eine vertikale Lamellenverkleidung angebracht, die am oberen Ende an den Pfetten und am Boden an den Platten befestigt wird.

Bemessung

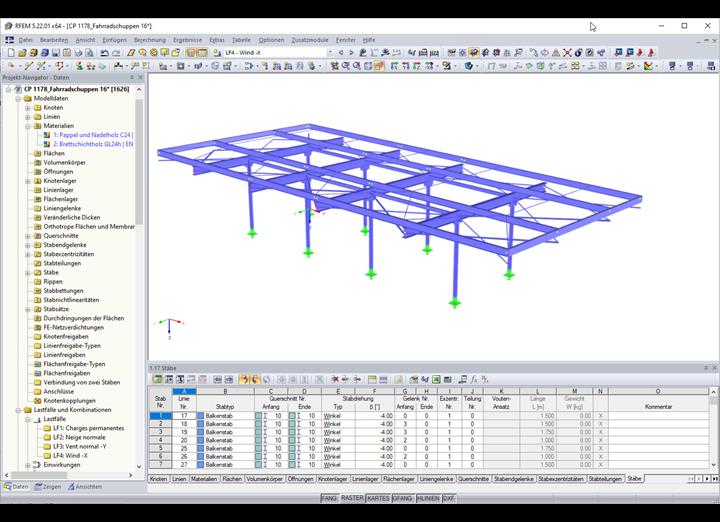

BET Moselle Bois führte die Vorbemessung der beiden Rahmen in 3D-Modellen mit der Statiksoftware RFEM durch. Die erforderlichen Nachweise nach Eurocode 5 für die Holzkonstruktion und nach Eurocode 3 für die Stahlkonstruktion wurden jeweils mit den Zusatzmodulen RF-HOLZ Pro und RF-STAHL EC3 durchgeführt.

Projekt-Standort

Rue de Verdun
57650 Fontoy
Frankreich
