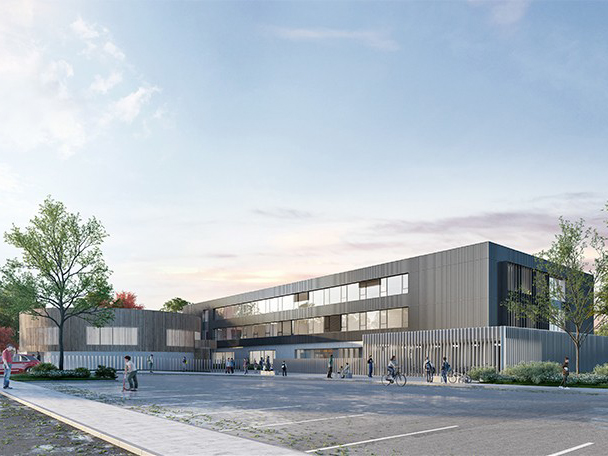

Diseño preliminar de las estructuras de madera y acero de la escuela Marie Curie de Fontoy, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El cliente principal de Dlubal, BET Moselle Bois, fue autorizado por el contratista principal Demathieu Bard Construction para realizar el diseño preliminar de la construcción de madera y acero para dos edificios de la escuela Marie Curie en Fontoy en el distrito de Moselle.

Propietario Distrito de Mosela, Francia
Página web oficial
Arquitecto: KL Architectes, Metz, Francia
www.kl-architectes.fr

Bagard & Luron Architectes, Nancy, Francia
www.bagard-luron.com

Diseño estructural BMB-BET Moselle Bois, Saint Julien Lès Metz, Francia
www.bet-moselle-bois.fr
Contratista general Demathieu Bard Construction, Montigny-lès-Metz, Francia
www.demathieu-bard.fr

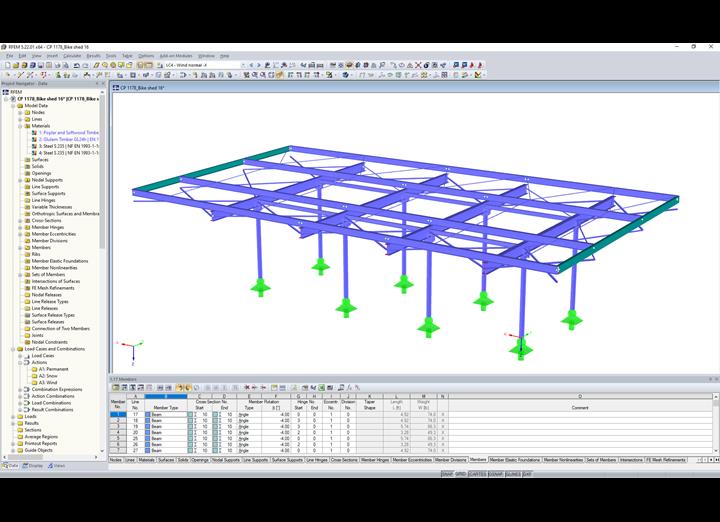

Datos de RFEM de la marquesina para bicicletas

Modelo

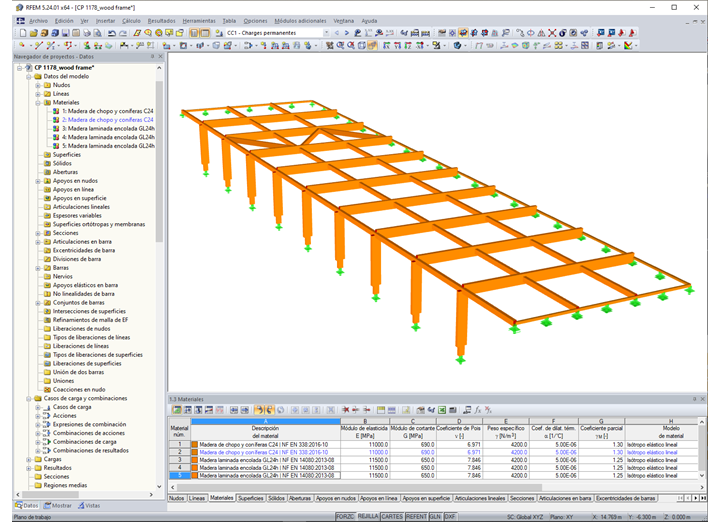

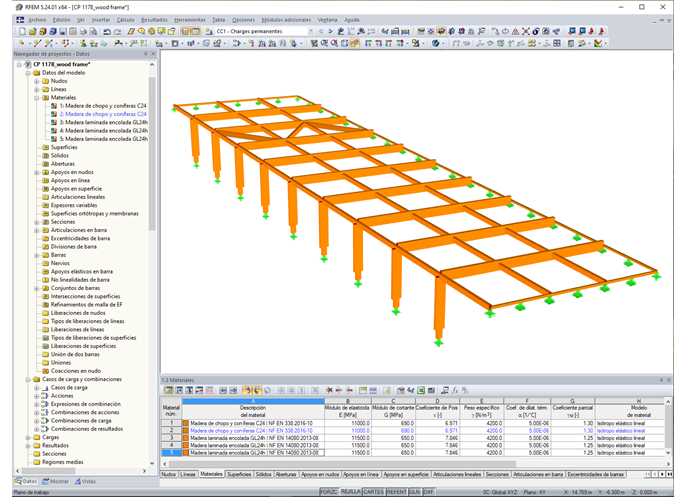

Nueva entrada del centro escolar

La estructura de madera de la entrada de la escuela es un entramado medio de madera laminada encolada. Las conexiones empotradas entre los postes y las vigas se realizan utilizando placas en las almas. En la sección superior, las vigas están apoyadas en un extremo en un muro de hormigón.

Los postes de madera incluyen un apoyo articulado fijo al piso de hormigón con las barras que se extienden entre cada poste.

Una viga longitudinal soporta adicionalmente las correas de la cubierta.

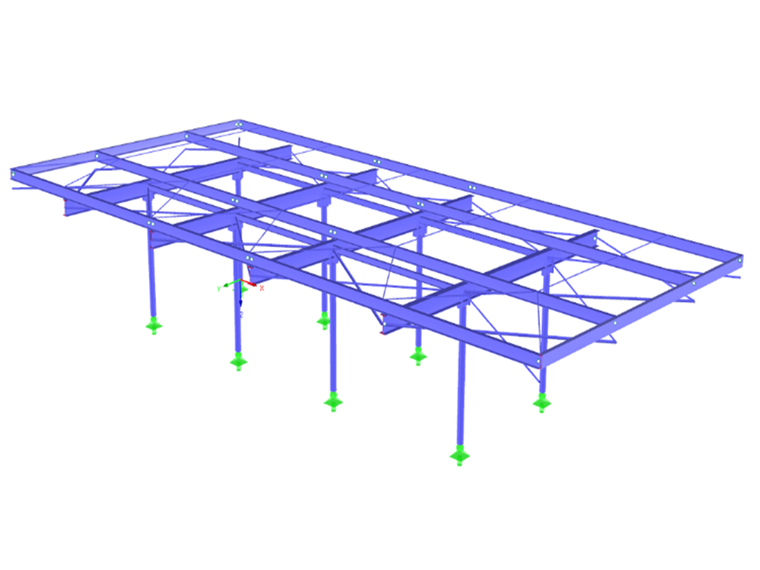

Nueva marquesina para bicicletas

La marquesina para bicicletas incluye una estructura de acero con pilares circulares fijos con articulación en el nivel del suelo. Las correas y las vigas son secciones en I. Los pilares están conectados rígidamente a las vigas. Una placa de sección en I está soldada en la parte superior del pilar para asegurar la conexión con las correas.

Los pórticos están orientados en la dirección longitudinal y las correas están fijadas en cada lado.

En el nivel de la cubierta, hay un revestimiento de lamas vertical unido a las correas superiores y a las placas inferiores.

El cálculo estructural

BET Moselle Bois realizó el diseño preliminar del pórtico en 3D utilizando el software de análisis estructural RFEM. Los diseños necesarios según el Eurocódigo 5 para la estructura de madera y el Eurocódigo 3 para la estructura de acero se realizaron con los módulos adicionales RF-TIMBER Pro y RF-STEEL EC3.

Ubicación del proyecto

Rue de Verdun
57650 Fontoy
Francia
