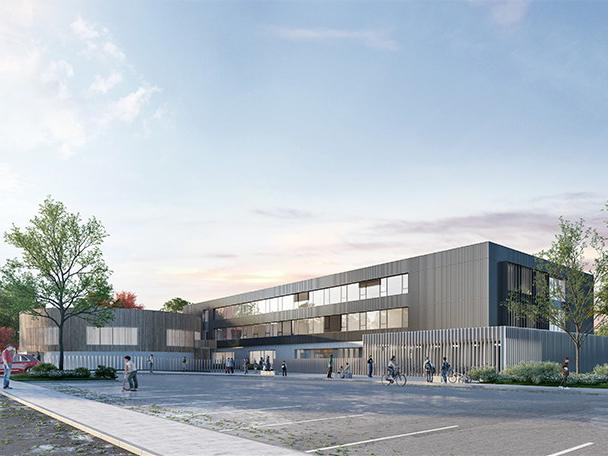

Předběžné posouzení dřevěné a kovové konstrukce na škole Marie Curie ve městě Fontoy, Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Generální dodavatel Demathieu Bard Construction pověřil společnost BET Moselle Bois, která patří k zákazníkům společnosti Dlubal Software, předběžným návrhem dřevěné a kovové konstrukce u dvou budov školy Marie Curie ve městě Fontoy ve francouzském departementu Moselle.

Investor Departement Moselle, Francie
Oficiální stránky
Vedení stavby KL Architectes, Metz, Francie
www.kl-architectes.fr

Bagard & Luron Architectes, Nancy, Francie
www.bagard-luron.com

Statický výpočet BMB-BET Moselle Bois, Saint Julien Lès Metz, Francie
www.bet-moselle-bois.fr
Generální dodavatel Demathieu Bard Construction, Montigny-lès-Metz, Francie
www.demathieu-bard.fr

Údaje RFEM modelu kolárny

Model

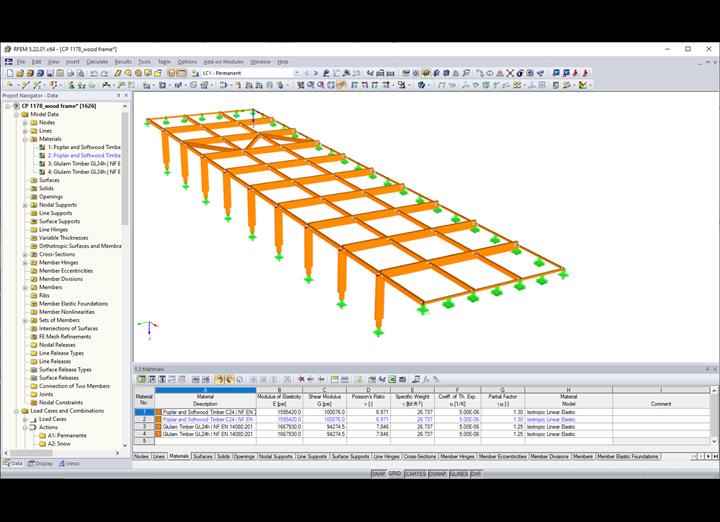

Nová budova školy

Dřevěnou konstrukci v oblasti vstupu do školy tvoří polorám z lepeného lamelového dřeva. Sloupy a krokve jsou pevně spojeny přes stojinu. V horní části spočívají krokve na betonové stěně.

Dřevěné sloupy, mezi nimiž jsou uspořádány pruty rámu, jsou kloubově připojeny na betonovou desku.

V oblasti krokví pod vaznicemi je umístěn podélný nosník.

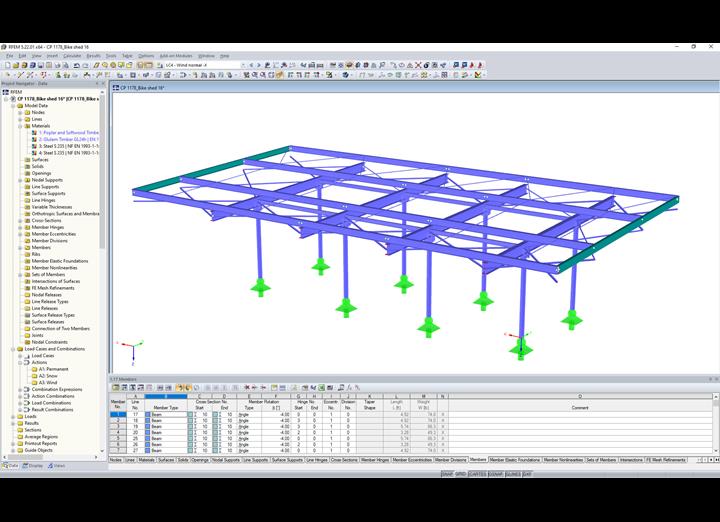

Kolárna

Pro kolárnu byl zvolen ocelový rám s kruhovými sloupy ukotvenými do země. Vaznice i krokve tvoří I-profily. Sloupy jsou pevně spojeny s krokvemi. V horní části kruhového sloupu byla přivařena deska I-profilu pro zajištění spoje s vaznicí.

Rámy jsou uspořádány v podélném směru a vaznice jsou na každé straně vetknuty.

Kolárna má svislé lamelové obložení, které je upevněno na horním konci k vaznicím a u země k deskám.

Statický výpočet

Společnost BET Moselle Bois provedla předběžný návrh obou rámů ve 3D modelu pomocí programu RFEM pro statické výpočty. Pro požadovaná posouzení dřevěné konstrukce podle Eurokódu 5 a ocelové konstrukce podle Eurokódu 3 použila příslušné přídavné moduly RF-TIMBER Pro a RF-STEEL EC3.

Umístění projektu

Rue de Verdun
57650 Fontoy
Francie
