Progettazione preliminare per la costruzione di legno e di acciaio della scuola Marie Curie a Fontoy, Francia

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

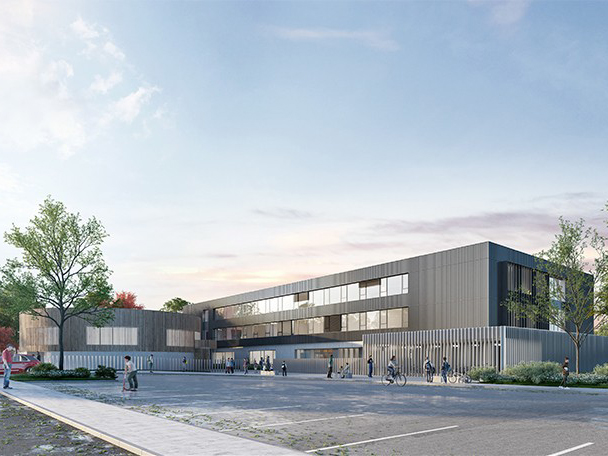

Il cliente BET Moselle Bois di Dlubal Software è stato autorizzato dal general contractor Demathieu Bard Construction a eseguire la progettazione preliminare della costruzione di legno e di acciaio dei due edifici esistenti presso la scuola Marie Curie, situata a Fontoy, nel dipartimento di Mosella.

Proprietario Dipartimento della Mosella, Francia
Sito ufficiale
Architetto KL Architectes, Metz, Francia
www.kl-architectes.fr

Bagard & Luron Architectes, Nancy, Francia
www.bagard-luron.com

Analisi strutturale BMB-BET Moselle Bois, Saint Julien Lès Metz, Francia
www.bet-moselle-bois.fr
General Contractor Demathieu Bard Construction, Montigny-lès-Metz, Francia
www.demathieu-bard.fr

Dati RFEM di pensilina per biciclette

Modello

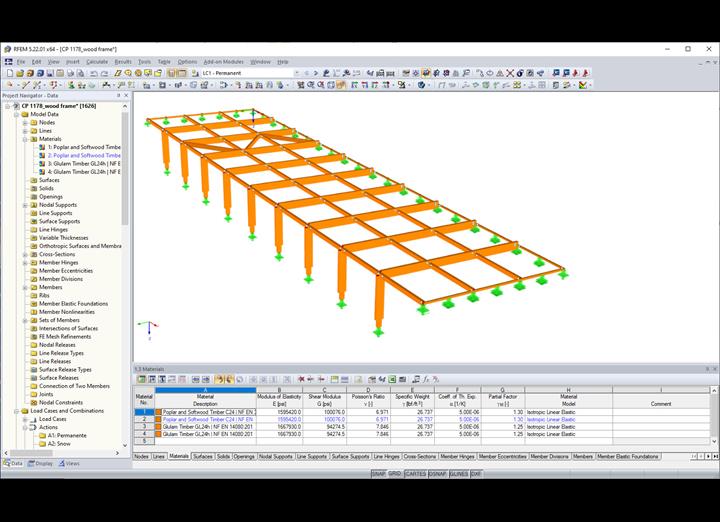

Nuovo ingresso all'edificio scolastico

La struttura di legno dell'ingresso della scuola è una struttura di legno lamellare a metà incollata. Tra le colonne e le travi sono stati utilizzati i collegamenti con la piastra web. Nella sezione superiore, i puntoni sono supportati ad un'estremità su un muro di cemento.

Le colonne di legno sono collegate a cerniera alla soletta in cemento con le travi che si estendono tra le colonne.

Gli arcarecci della copertura sono poi supportati da una trave longitudinale.

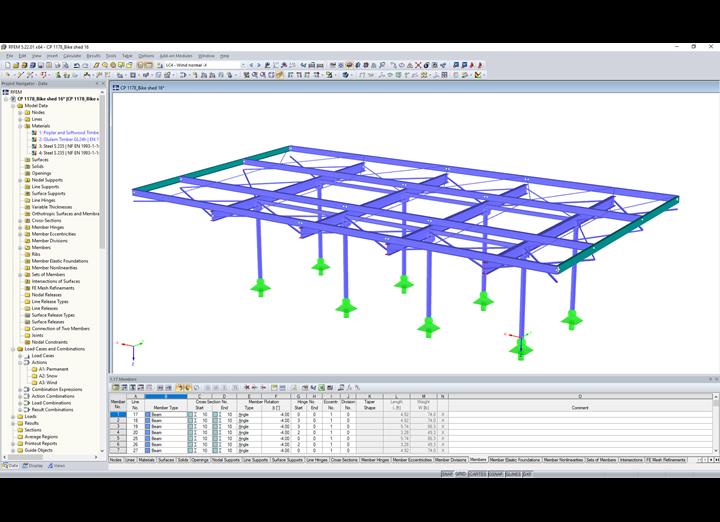

Nuova pensilina per biciclette

La pensilina per biciclette è costituita da un telaio in acciaio con pali circolari in acciaio fissati al livello del suolo. Gli arcarecci e i puntoni formano i profili a I. Le colonne sono rigidamente collegate da puntoni. Nella parte superiore della colonna tonda, è stata saldata una piastra con profilo a I per garantire un collegamento con gli arcarecci.

I telai sono orientati in direzione longitudinale e gli arcarecci sono fissati su ogni lato.

La pensilina per biciclette ha un rivestimento lamellare che è stato fissato agli arcarecci superiori e alle piastre inferiori.

Analisi strutturale

BET Moselle Bois ha eseguito il progettazione preliminare della struttura 3D utilizzando il software di analisi strutturale RFEM. Le verifiche richieste secondo l'Eurocodice 5 per la struttura di legno e l'Eurocodice 3 per la struttura di acciaio sono stati eseguiti con i moduli aggiuntivi RF-TIMBER Pro e RF-STEEL EC3.

Posizione del progetto

Rue de Verdun
57650 Fontoy
France
